6.21 SIPLACE serie X Productivity Lane (XPL)
Articolo no. 00119970-xx SIPLACE serie X Productivity Lane
6.21.1 Istruzioni di sicurezza
AVVERTENZA
PERICOLO DI SCHIACCIAMENTO DELLE MANI
Il trasporto CS della Productivity Lane (vedi pos. 2 nella Fig. 6.22 - 1
, pagina 466) del SIPLACE
serie X continua anche se le cappe di protezione del dispositivo automatico SIPLACE sono
aperte.
→ Non inserire mai le mani nella traccia di trasporto in funzione della SIPLACE Productivity Lane.
→ Durante le operazioni di manutenzione e di assistenza, accertarsi di non danneggiare i circuiti
stampati su questa traccia di trasporto.
6.21.2 Descrizione
6

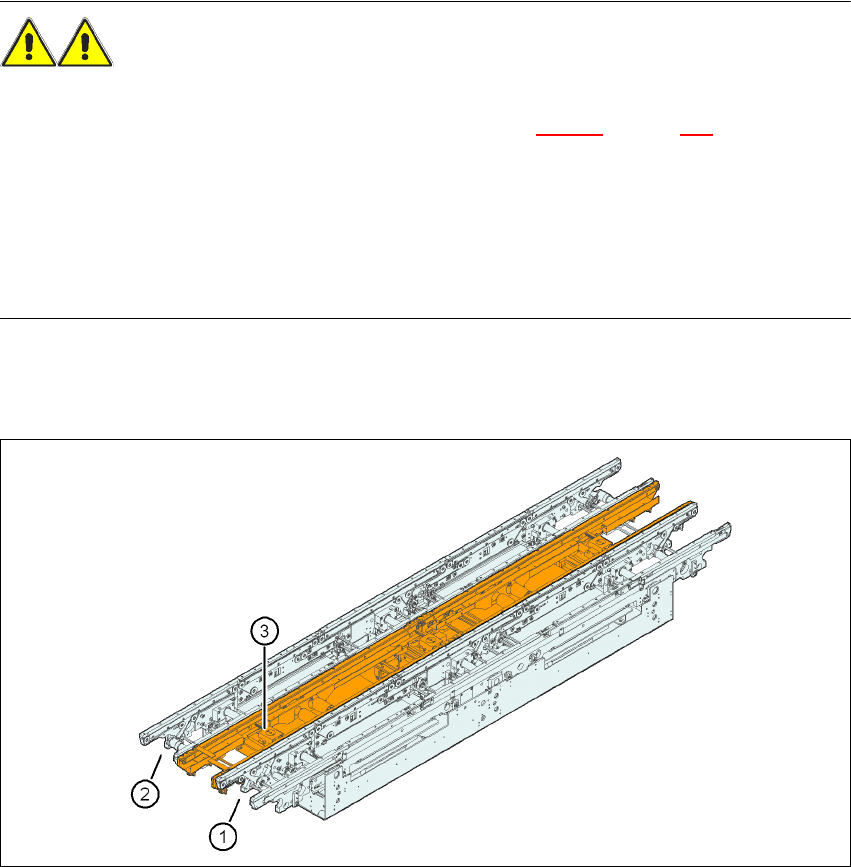

Fig. 6.21 - 1 SIPLACE serie X Productivity Lane (XPL)
(1) Traccia di trasporto 1 del trasporto doppio flessibile
(2) Traccia di trasporto 2 del trasporto doppio flessibile
(3) SIPLACE serie X Productivity Lane (XPL)
Manuale per l’uso SIPLACE serie X 6 Ampliamenti della stazione
A partire dalla versione di software SR.605.xx 6.21 SIPLACE serie X Productivity Lane (XPL)
Edizione 07/2008 IT
465
L'opzione "SIPLACE X-Series Productivity Lane"
a
al centro del trasporto CS consente di superare
circuiti stampati in dispositivi automatici di montaggio. Come nel caso del sollevatore Productivity,
si realizza in questo modo una parallelizzazione del dispositivo automatico di montaggio. Questa
terza traccia di trasporto è visibile dall'alto e lavora anche se la cappa di protezione è aperta. In
questo modo si può seguire a fini di controllo il percorso del circuito stampato attraverso il dispo-
sitivo automatico. Il Productivity Shuttle del SIPLACE serie X (vedi il paragrafo 6.22
, pagina 466)
nel lato d'entrata/d'uscita del dispositivo automatico o linea distribuisce i circuiti stampati con cui
lavorare sulla traccia di trasporto desiderata del trasporto CS o sulla terza traccia di trasporto.
6.21.3 Larghezze dei circuiti stampati
6
6

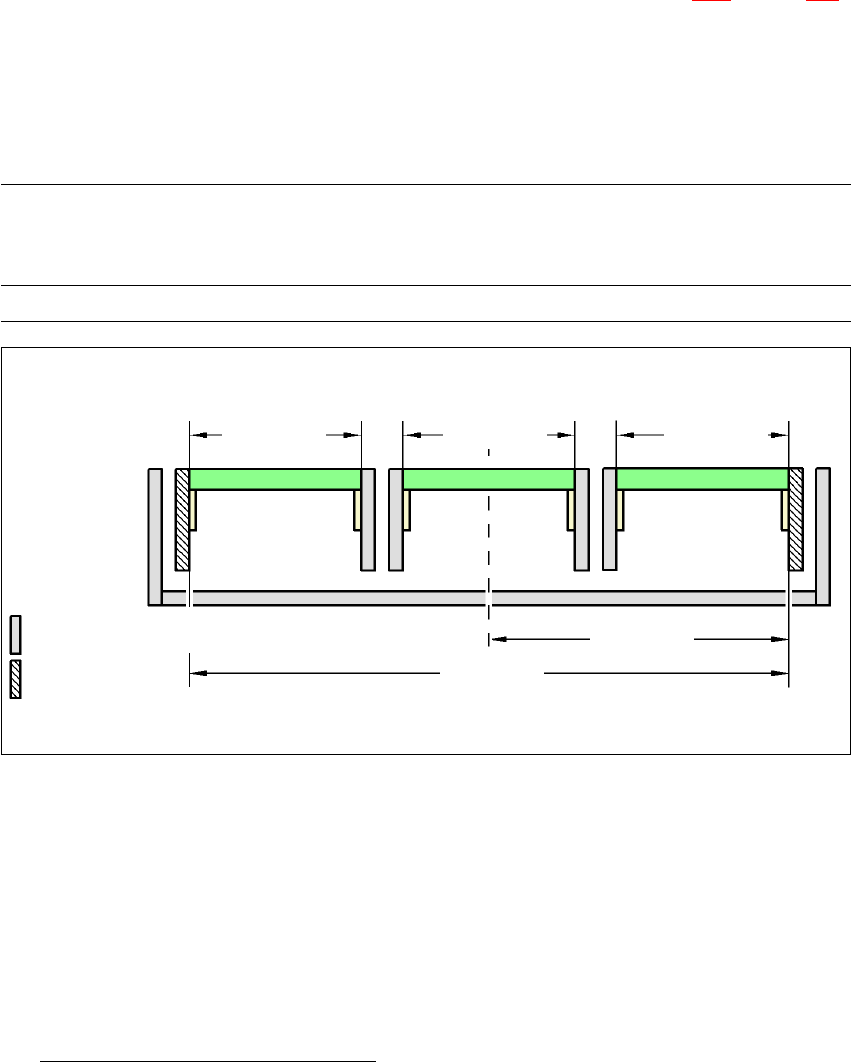

Fig. 6.21 - 2 Larghezze massime CS - spigoli di trasporto 535 mm fisso, SIPLACE XP
a) Vedi il manuale "Productivity Lane del SIPLACE serie X"
Tipo di trasporto Larghezza
CS
Traccia 1
Larghezza CS
SIPLACE XPL
Larghezza CS
Traccia 2
XPL max. 154 mm max. 154 mm max. 154 mm
6
max. 154 mm
6
max. 154 mm
6
267,5 mm
6
535 mm
6
Spigolo
di trasporto mobile
6
Angolo
di trasporto fisso
6
max. 154 mm
6 Ampliamenti della stazione Manuale per l’uso SIPLACE serie X
6.22 Il Productivity Shuttle del SIPLACE serie X (XPS) A partire dalla versione di software SR.605.xx
Edizione 07/2008 IT
466
6.22 Il Productivity Shuttle del SIPLACE serie X (XPS)
Articolo no. 00119972-xx Productivity Shuttle del SIPLACE serie X
6.22.1 Istruzioni di sicurezza
6

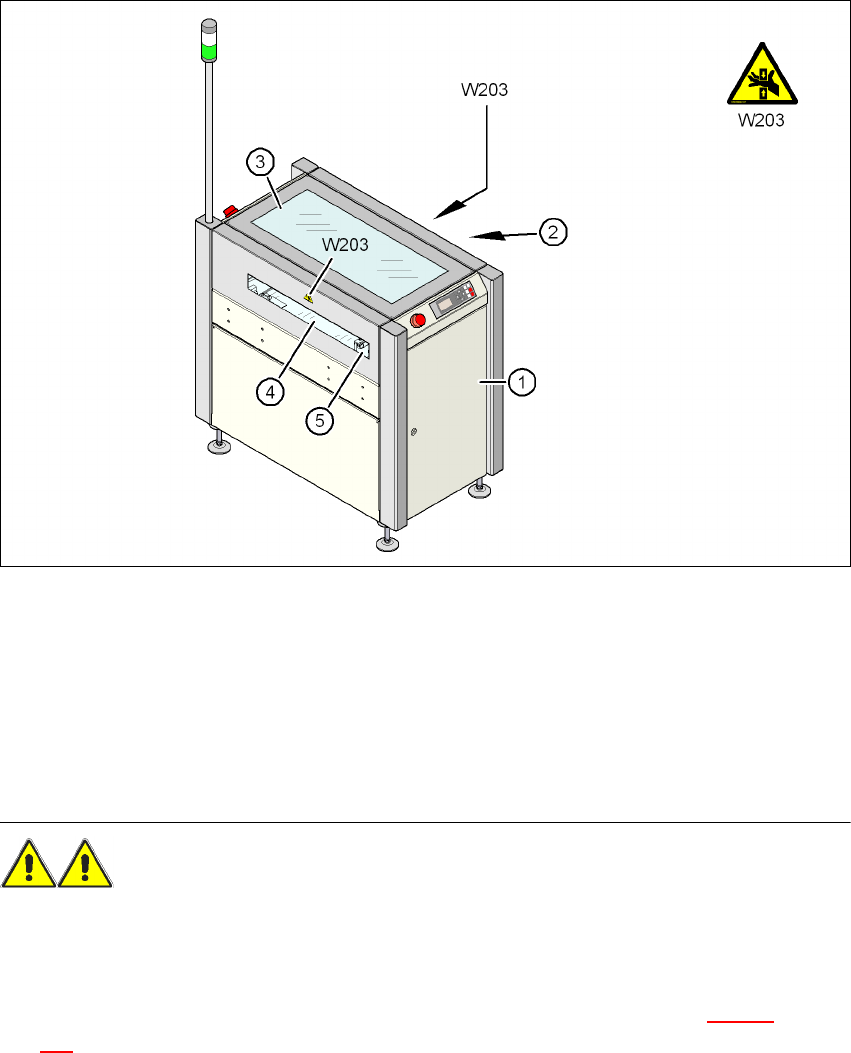

Fig. 6.22 - 1 Pericolo di schiacciamento nel lato d'entrata e d'uscita del Productivity Shuttle del SIPLACE serie X
(1) Productivity Shuttle del SIPLACE serie X
(2) Lato d'uscita
(3) Coperchio
(4) Lato d'entrata
(5) Parte del convogliatore di trasporto
AVVERTENZA
PERICOLO DI SCHIACCIAMENTO DELLE MANI
– Il fissaggio più sicuro dal punto di vista tecnico di sicurezza dell'XPS al lato d'entrata e d'uscita
del coperchio di rivestimento è affidato alla responsabilità del cliente.
– Le aperture per il trasporto nel lato d'entrata e d'uscita (pos. 2 o 4 nella Fig. 6.22 - 1
, pagina
466
) sono grandi abbastanza per potere sfruttare l'intera larghezza del convogliatore di tra-
