6 Ampliamenti della stazione Manuale per l’uso SIPLACE serie X
6.23 Stazione Teach Vision A partire dalla versione di software SR.605.xx
Edizione 07/2008 IT
468
6.23 Stazione Teach Vision
Articolo no. 00119788-xx Stazione Vision Teach
6

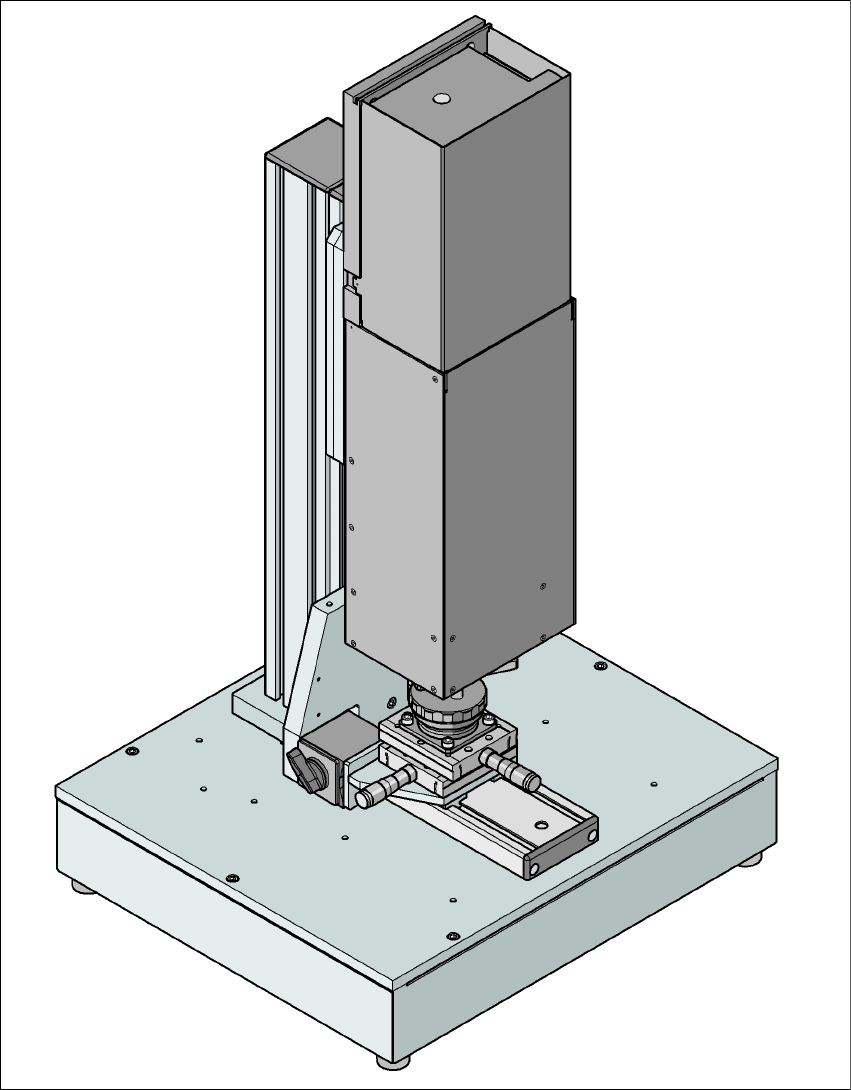

Fig. 6.23 - 1 Stazione Vision Teach con videocamera CO, tipo 33
Manuale per l’uso SIPLACE serie X 6 Ampliamenti della stazione
A partire dalla versione di software SR.605.xx 6.23 Stazione Teach Vision
Edizione 07/2008 IT
469
6.23.1 Descrizione
La stazione Teach Vision è un sistema per creare e testare descrizioni di forme involucro per com-
ponenti che possono essere elaborati nei dispositivi automatici di montaggio SIPLACE.
La stazione Teach Vision è formata sostanzialmente dai seguenti componenti:
– Modulo base con sistema elettronico e fino a due videocamere CO
– PC minitower
Sistema operativo WINDOWS XP 6
Software d'elaborazione immagini SIPLACE -Vision 6
Server di banca dati SIPLACE Pro 6
Interfacce videocamera: scheda CAN-bus e scheda bus videocamera 6
Con la stazione Teach Vision è possibile generare e testare descrizioni per forme involucro indi-
pendentemente dai dispositivi automatici di montaggio o eseguire un'ispezione dei componenti.
Le descrizioni generate di forma involucro si possono memorizzare nella banca dati SIPLACE Pro
della stazione Teach Vision e trasferire nella banca dati SIPLACE Pro del sistema di produzione.
Si ha inoltre la possibilità di caricare ed analizzare stampe di schermo Vision di dispositivi auto-
matici di montaggio nella stazione Teach Vision. Si devono eseguire nel dispositivo automatico di
montaggio solo misurazioni multiple di componenti.
6.23.2 Vantaggi
Il grande vantaggio di questo sistema offline consiste nel fatto che è completamente indipendente
dai sistemi di produzione e che per generare e testare descrizioni di forme involucro non si devono
più usare risorse dei sistemi di produzione. In questo modo non si hanno più perdite di produttività
per la descrizione e prova di forme involucro. Con questo sistema indipendente si possono ridurre
notevolmente anche i tempi d'introduzione dei nuovi prodotti.
6 Ampliamenti della stazione Manuale per l’uso SIPLACE serie X
6.23 Stazione Teach Vision A partire dalla versione di software SR.605.xx
Edizione 07/2008 IT
470
6.23.3 Quali videocamere CO vengono supportate
La stazione Vision Teach supporta i seguenti tipo di videocamere CO:
Videocamera CO Gamma di componenti
Uso nel dispositivo automatico
di montaggio
C&P, tipo 23, 6x6 ,
digitale
01005 a 6 x 6 mm² Videocamera della testa per la testa
C&P20A
C&P, tipo 28, 18 x 18,
digitale
0402 fino a 18,7 x 18,7 mm²,
PLCC 44, BGA, µBGA, Flip-
Chip, TSOP, QFP,
SO fino a SO32, DRAM
Videocamera della testa per la testa
C&P12
C&P, tipo 29, 27 x 27,
digitale
0201 fino a 27 x 27 mm²
PLCC, SO, QFP, TSOP,
SOT, MELF, CHIP, IC, BGA
Videocamera della testa per la testa
C&P6
P&P, stazionaria, tipo 33,
55 x 45, digitale
0402 fino a 55 x 45 mm²,
MELF, SO, PLCC, QFP,
condensatori elettrolitici,
BGA, spina
Videocamera stazionaria per IC e
spina
P&P, stazionaria, tipo 25,
16 x 16, digitale
0201 fino a 16 x 16 mm²,
SO, PLCC, QFP, zoccoli,
prese, BGA, CO speciali,
Bare Die, Flip-Chip, Shield
Videocamera stazionaria per CO
Flip-Chip
P&P, stazionaria, tipo 36,
32 x 32, digitale
0603 fino a 32 x 32 mm²,
MELF, SO, PLCC, QFP,
condensatori elettrolitici,
BGA, prese
Videocamera stazionaria per IC e
presa nel dispositivo automatico D1
