Manuale per l’uso SIPLACE serie X 2 Sicurezza d'esercizio
A partire dalla versione di software SR.605.xx 2.2 Cartelli di avvertenza
Edizione 07/2008 IT
47
2.2.2 Cartelli di avvertenza dei portali

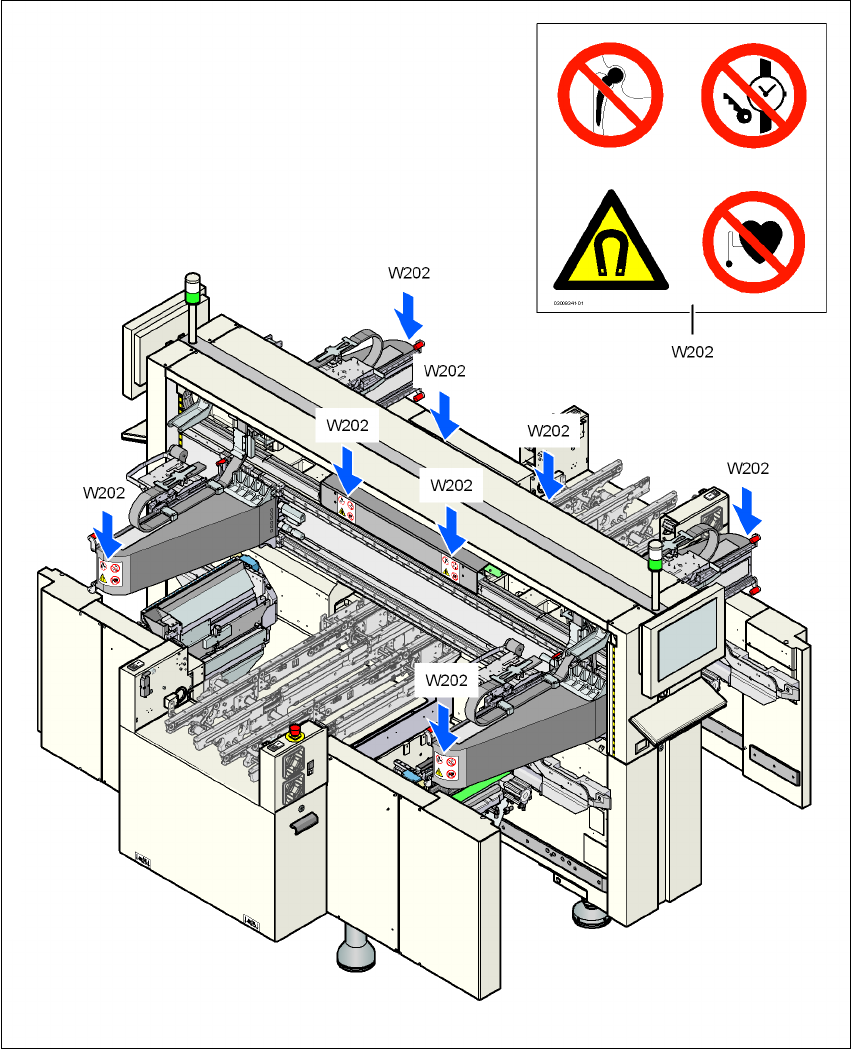

Fig. 2.2 - 3 Cartello di avvertenza W202 dei portali
2
Pos. W202, articolo no. 03009341-01
2 Sicurezza d'esercizio Manuale per l’uso SIPLACE serie X
2.2 Cartelli di avvertenza A partire dalla versione di software SR.605.xx
Edizione 07/2008 IT
48
2
Pos. W202 nella Fig. 2.2 - 3, pagina 47, articolo no. 03009341-01
(numero per dispositivo automatico X2: 6, dispositivo automatico X3: 7,
dispositivo automatico X4: 8)
AVVERTENZA 2
Forti campi magnetici permanenti all'interno del dispositivo automatico!
PERICOLO 2
Pericolo di morte per portatori di protesi attive (p.e. pace-maker, pompe d'insulina, defibrillatori).
2
AVVERTENZA
Pericolo di schiacciamento per portatori di protesi metalliche passive (p.e. lastre, viti).
Quando le cappe di protezione sono aperte, non infilare le mani nella macchina o piegarsi al suo
interno.
Non portare oggetti metallici nella zona di pericolo.
Manuale per l’uso SIPLACE serie X 2 Sicurezza d'esercizio
A partire dalla versione di software SR.605.xx 2.2 Cartelli di avvertenza
Edizione 07/2008 IT
49
2.2.3 Cartelli di avvertenza nel dispositivo di taglio della cinghia e scivolo dei
rifiuti della cinghia
2
Pos. W205 nelle Fig. 2.2 - 4, pagina 49, 2.2 - 5, pagina 50 e 2.2 - 6, pagina 51
, articolo no. 03009344-01 (numero per dispositivo automatico: 16)
2.2.3.1 Cartello d'avvertenza W205 nel lato superiore
2
Fig. 2.2 - 4 Cartello d'avvertenza W205 nel lato superiore del dispositivo di taglio della cinghia
AVVERTENZA 2
Se volete eseguire operazioni nel dispositivo di taglio della cinghia, staccate il dispositivo automa-
tico dall'alimentazione di rete e dell'aria compressa.
Attendere finché la pressione d'esercizio è diminuita a 0 MPa.
Indossare guanti protettivi ben robusti quando si lavora al dispositivo di taglio della cinghia. 2
2
2
2
2
2
2
2
2
PERICOLO DI TAGLI!
Vi è pericolo di tagliarsi anche se la macchina è spenta
