2 Sicurezza d'eserciz io Manuale per l’uso SIPLA CE serie X 2.2 Cartelli di avvertenza A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 50 2.2.3.2 Cartel lo di avv ertenza W205 nel lato infer iore …

100%1 / 496
Manuale per l’uso SIPLACE serie X 2 Sicurezza d'esercizio
A partire dalla versione di software SR.605.xx 2.2 Cartelli di avvertenza
Edizione 07/2008 IT
49
2.2.3 Cartelli di avvertenza nel dispositivo di taglio della cinghia e scivolo dei
rifiuti della cinghia
2
Pos. W205 nelle Fig. 2.2 - 4, pagina 49, 2.2 - 5, pagina 50 e 2.2 - 6, pagina 51
, articolo no. 03009344-01 (numero per dispositivo automatico: 16)
2.2.3.1 Cartello d'avvertenza W205 nel lato superiore
2
Fig. 2.2 - 4 Cartello d'avvertenza W205 nel lato superiore del dispositivo di taglio della cinghia
AVVERTENZA 2
Se volete eseguire operazioni nel dispositivo di taglio della cinghia, staccate il dispositivo automa-
tico dall'alimentazione di rete e dell'aria compressa.
Attendere finché la pressione d'esercizio è diminuita a 0 MPa.
Indossare guanti protettivi ben robusti quando si lavora al dispositivo di taglio della cinghia. 2
2
2
2
2
2
2
2
2
PERICOLO DI TAGLI!
Vi è pericolo di tagliarsi anche se la macchina è spenta
2 Sicurezza d'esercizio Manuale per l’uso SIPLACE serie X
2.2 Cartelli di avvertenza A partire dalla versione di software SR.605.xx
Edizione 07/2008 IT
50
2.2.3.2 Cartello di avvertenza W205 nel lato inferiore del dispositivo di rientro del
carrello CO (serie HF)
2

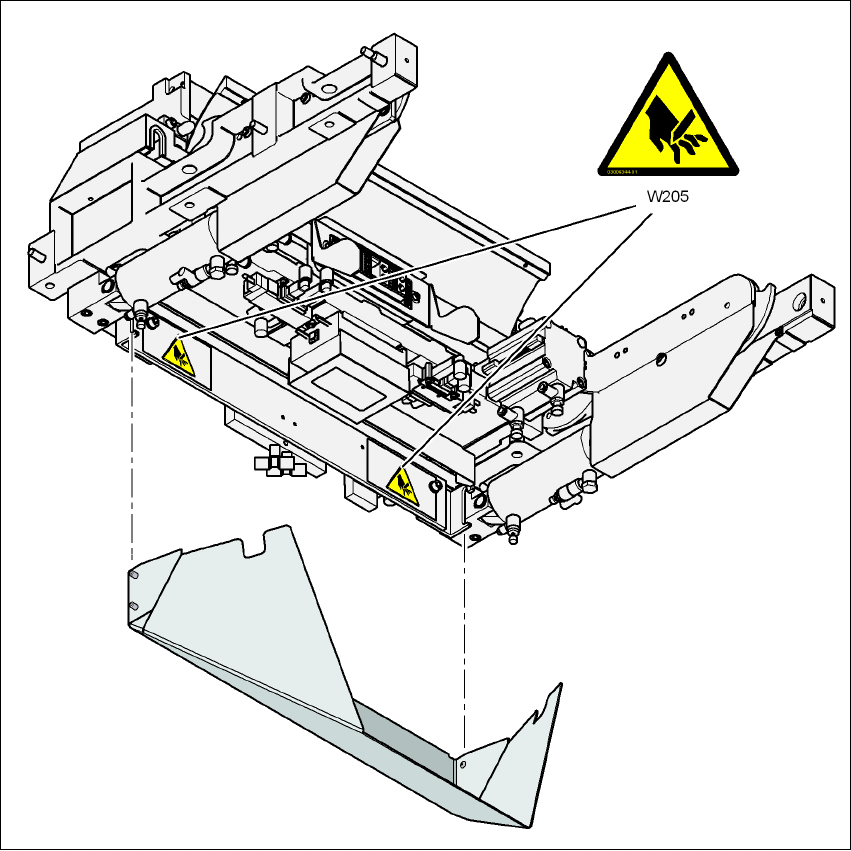

Fig. 2.2 - 5 Cartello d'avvertenza W205 nel lato inferiore del dispositivo di taglio della cinghia
Manuale per l’uso SIPLACE serie X 2 Sicurezza d'esercizio
A partire dalla versione di software SR.605.xx 2.2 Cartelli di avvertenza
Edizione 07/2008 IT
51
2.2.3.3 Cartello di avvertenza W205 nello scivolo dei rifiuti della cinghia (serie HF)
2
Fig. 2.2 - 6 Cartello di avvertenza W205 nello scivolo dei rifiuti della cinghia (rientro del carrello CO serie HF)

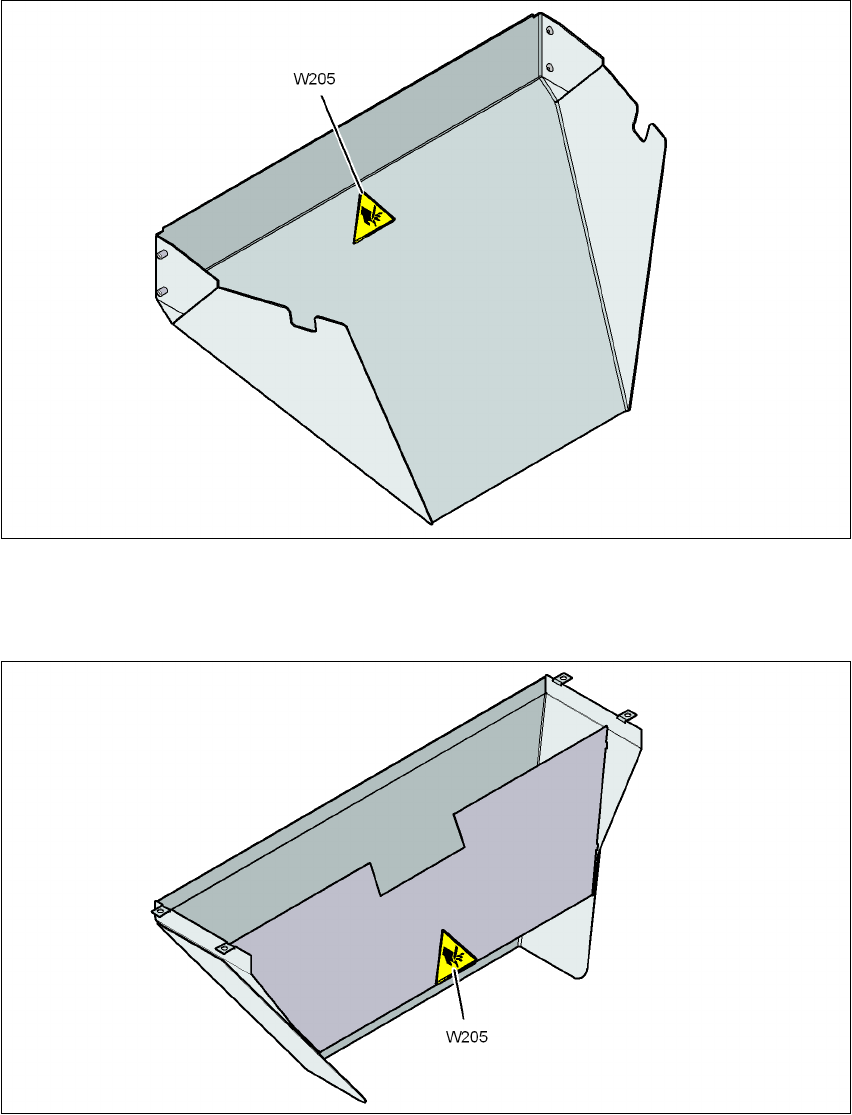

2.2.3.4 Cartello di avvertenza W205 nello scivolo dei rifiuti della cinghia (serie X)
2
Fig. 2.2 - 7 Cartello di avvertenza W205 nello scivolo dei rifiuti della cinghia (rientro del carrello CO serie X)
