Manuale per l’uso SIPLACE serie X 2 Sicurezza d'esercizio A partire dalla versione di software SR.605.xx 2.2 Cartelli di avvertenza Edizione 07/2008 IT 55 2.2.4.2 Cartello d'avve rtenza W sul rivestimento sul l…

100%1 / 496
2 Sicurezza d'esercizio Manuale per l’uso SIPLACE serie X
2.2 Cartelli di avvertenza A partire dalla versione di software SR.605.xx
Edizione 07/2008 IT
54
2.2.4.1 Cartello di avvertenza W nell'alimentazione della corrente
Fig. 2.2 - 10 Cartello di avvertenza W nell'alimentazione della corrente
2
Pos. W nella Fig. 2.2 - 10, pagina 54 (numero per alimentazione di corrente: 8) vedi anche Fig.
2.2 - 11
, pagina 55.
Manuale per l’uso SIPLACE serie X 2 Sicurezza d'esercizio
A partire dalla versione di software SR.605.xx 2.2 Cartelli di avvertenza
Edizione 07/2008 IT
55
2.2.4.2 Cartello d'avvertenza W sul rivestimento sull'alimentazione di corrente per il
servoamplificatore

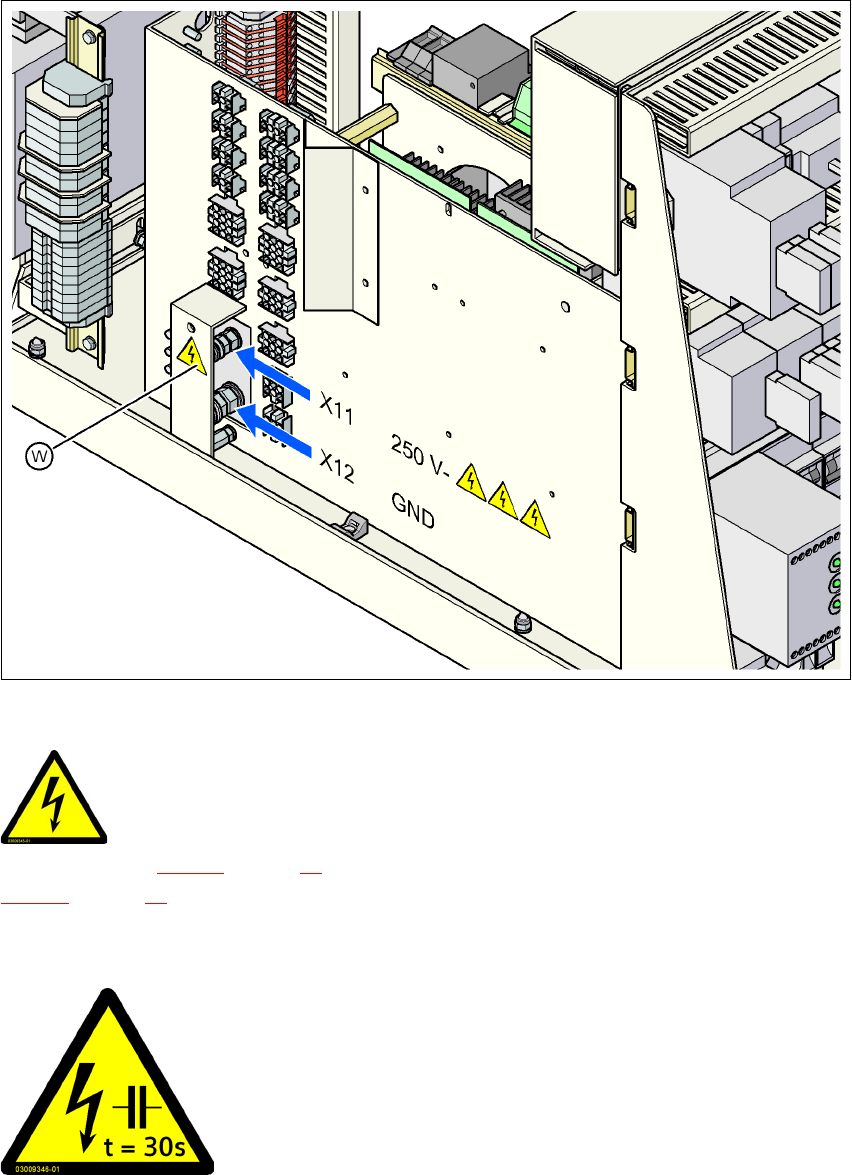

Fig. 2.2 - 11 Cartello d'avvertenza W sul rivestimento sull'alimentazione di corrente per il servoamplificatore
2
Pos. W nella Fig. 2.2 - 11, pagina 55 (numero per alimentazione di corrente: 8) vedi anche Fig.
2.2 - 10
, pagina 54.
2.2.4.3 Cartello di avvertenza W207
2
2
2
TENSIONE DI RETE!
Spegnere l'interruttore principale ed attendere 30 secondi finché
si sono scaricati i condensatori.
Area NAFTA: RISK OF ELECTRIC SHOCK OR BURN!
2 Sicurezza d'esercizio Manuale per l’uso SIPLACE serie X
2.2 Cartelli di avvertenza A partire dalla versione di software SR.605.xx
Edizione 07/2008 IT
56
Pos. W207 nella Fig. 2.2 - 12, pagina 56 e 2.2 - 13, pagina 57, articolo no. 03009346-01
(numero per dispositivo automatico: 2 per il X2, 3 per il X3/X4)
2.2.4.4 Cartello di avvertenza W207 nell'unità dell'asse
2
Fig. 2.2 - 12 Cartello d'avvertenza W207 nel disco in macrolon dell'unità dell'asse
Pos. W207, articolo no. 03009346-01
