2 Sicurezza d'esercizio Manuale per l’uso SIPLACE serie X
2.2 Cartelli di avvertenza A partire dalla versione di software SR.605.xx
Edizione 07/2008 IT
56
Pos. W207 nella Fig. 2.2 - 12, pagina 56 e 2.2 - 13, pagina 57, articolo no. 03009346-01
(numero per dispositivo automatico: 2 per il X2, 3 per il X3/X4)
2.2.4.4 Cartello di avvertenza W207 nell'unità dell'asse
2

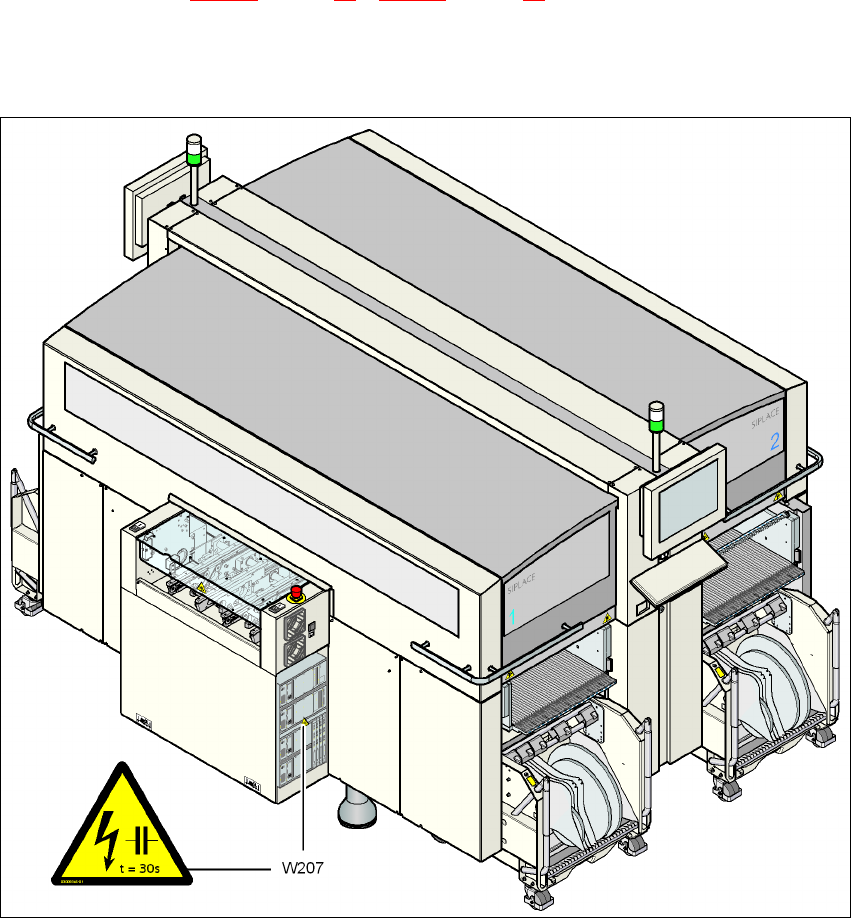

Fig. 2.2 - 12 Cartello d'avvertenza W207 nel disco in macrolon dell'unità dell'asse
Pos. W207, articolo no. 03009346-01
Manuale per l’uso SIPLACE serie X 2 Sicurezza d'esercizio
A partire dalla versione di software SR.605.xx 2.2 Cartelli di avvertenza
Edizione 07/2008 IT
57
2.2.4.5 Cartello di avvertenza W207 nella limitazione della corrente d'inserzione
dell'alimentazione di corrente
2

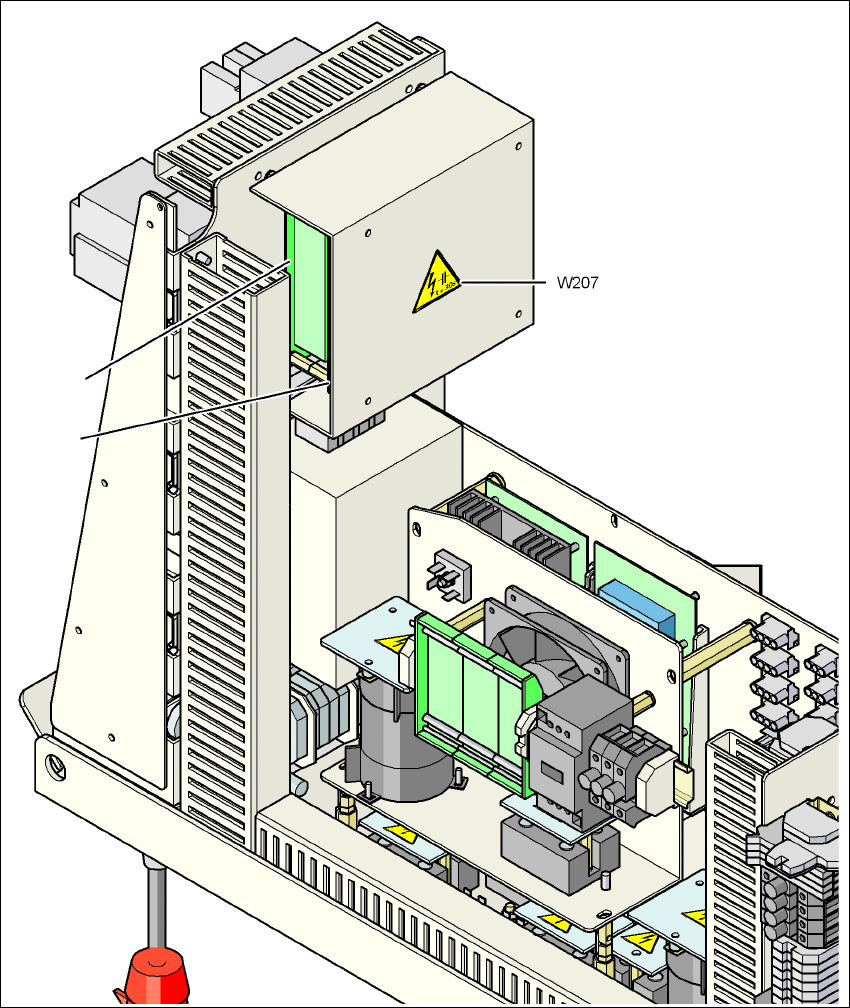

Fig. 2.2 - 13 Cartello di avvertenza W207 nella limitazione della corrente d'inserzione dell'alimentazione di corrente
Pos. W207, articolo no. 03009346-01
CS1 Scheda, limitazione della corrente d'inserzione - trasformatore
CS2 Scheda, limitazione della corrente d'inserzione - servo
CS2
CS1
2 Sicurezza d'esercizio Manuale per l’uso SIPLACE serie X
2.2 Cartelli di avvertenza A partire dalla versione di software SR.605.xx
Edizione 07/2008 IT
58
2.2.5 Cartelli di avvertenza nel trasporto CS
2
Pos. W208 "classe di laser 2" del trasporto CS nella Fig. 2.2 - 14, pagina 58, articolo no.
03009347-01 (numero per dispositivo automatico: 4 per il trasporto doppio, 2 per il trasporto sin-
golo)
2
2
2

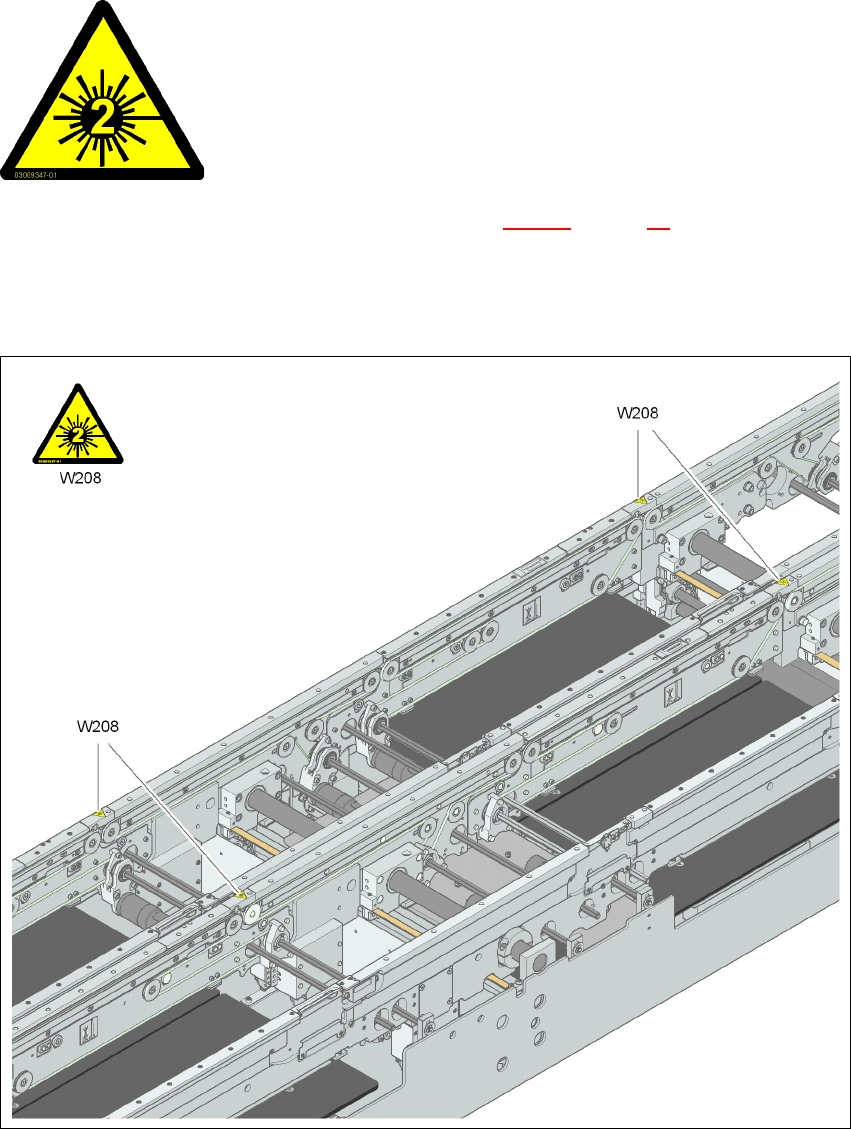

Fig. 2.2 - 14 Cartello d'avvertenza W208 "classe di laser 2" del trasporto CS
Pos. W208, articolo no. 03009347-01
2
2
RAGGI LASER!
Non fissare il raggio laser
Classe di laser 2
