Manuale per l’uso SIPLACE serie X 2 Sicurezza d'esercizio
A partire dalla versione di software SR.605.xx 2.2 Cartelli di avvertenza
Edizione 07/2008 IT
61
2.2.8 Cartello d'istruzioni "Scontro della testa" nella videocamera IC della
TwinHead
Cartello d'istruzioni "Scontro della testa" nella Fig. 2.2 - 17, articolo no. 03015392-02
(numero per dispositivo automatico: max. 4)
2

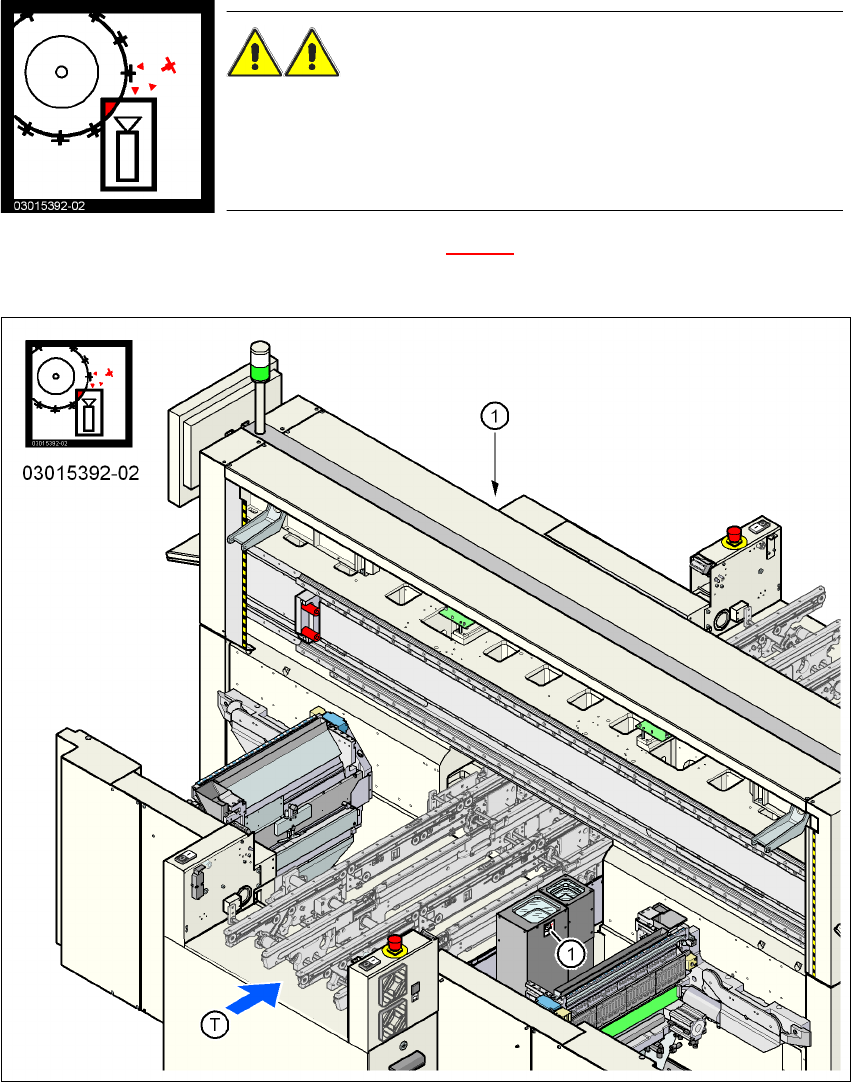

Fig. 2.2 - 17 Cartello d'istruzioni "Scontro della testa" nella videocamera IC della TwinHead
(1) Cartello d'istruzioni "Scontro della testa" nella videocamera IC della TwinHead
AVVERTENZA PERICOLO DI SCONTRO CON LA TESTA 2
Durante la sostituzione di una testa, dalla testa TwinHead alla testa
Collect&Place, le videocamere CO (stazionaria P&P, tipo 33, 55 x 45,
e tipo 25, 16 x 16) della TwinHead devono essere smontate, altrimenti
la testa Collect&Place collide con gli involucri della videocamera.
2 Sicurezza d'esercizio Manuale per l’uso SIPLACE serie X
2.3 Classificazione del laser A partire dalla versione di software SR.605.xx
Edizione 07/2008 IT
62
2.3 Classificazione del laser
2.3.1 Classe laser 1
2.3.1.1 Classificazione di tutta la macchina
2
INDICAZIONE: 2
Gruppi di componenti della classe di laser 1 e 1M non vengono contrassegnati.
2.3.1.2 Classificazione dei sistemi di videocamere
2
2.3.2 Classe laser 1M
Non osservare direttamente con strumenti ottici!
2
2
Tutti i sistemi di videocamere inseriti e la tutta la macchina pronta all'eserci-
zio appartengono alla classe di laser 1.
Le classi di laser vengono determinate in base alla DIN EN 60825-1 2001.
2
I seguenti sistemi di videocamere sono assegnati alla classe di laser 1:
– Videocamere CO per il SIPLACE TwinHead
Videocamera CO stazionaria P&P, tipo 33, 55 x 45, digitale
Videocamera CO stazionaria P&P, tipo 25, 16 x 16, digitale
2
I seguenti sistemi di videocamere sono assegnati alla classe di laser 1M:
– Videocamera CO, C&P, tipo 23, 6 x 6 della testa Collect&Place
a 20 segmenti
– Videocamera CO, C&P, tipo 28, 18 x 18 della testa Collect&Place
a 12 segmenti
– Videocamera CO, C&P, tipo 29, 27 x 27 della testa Collect&Place
a 12 segmenti
– Videocamera CO, C&P, tipo 29, 27 x 27 della testa Collect&Place
a 6 segmenti
Manuale per l’uso SIPLACE serie X 2 Sicurezza d'esercizio
A partire dalla versione di software SR.605.xx 2.4 Indicazioni di sicurezza per il trasporto del dispositivo automatico
Edizione 07/2008 IT
63
2.3.3 Classe laser 2
I seguenti gruppi di componenti sono assegnati alla classe di laser 2:
– Barriera fotoelettrica laser, area di montaggio 1 nel trasporto CS
– Barriera fotoelettrica laser, area di montaggio 2 nel trasporto CS
– Lettore di codice a barre CS
– Sensore dei componenti della testa Collect&Place a 20 segmenti
– Modulo laser di coplanarità
– Modulo laser di coplanarità 3D
(Tutta la macchina è classificata nella classe laser 2 , se è installata l'opzione modulo laser di co-
planarità.)
2
2.4 Indicazioni di sicurezza per il trasporto del dispositivo
automatico
2
Per il trasporto del dispositivo automatico usare un elevatore a forca dotato delle seguenti speci-
fiche:
Lunghezza della forca min. 1800 mm
Forza portante min. 6000 kg
Diametro interno delle forche min. 350 mm 2
AVVERTENZA
PERICOLO DI ROVESCIAMENTO 2
Se non ci si attiene alle specifiche richieste per l'elevatore a forca, sussiste il rischio che l'eleva-
tore a forca si rovesci con il dispositivo automatico.
Il trasporto del dispositivo automatico è descritto nel Capitolo 4, sezione 4.1, pagina 237.
2
Raggi laser
Non fissare il raggio laser!
