Manuale per l’uso SIPLACE serie X 2 Sicurezza d'esercizio A partire dalla versione di software SR.605.xx 2.5 Indicazioni di sicurezza per il funzionamento del dispositivo automatico Edizione 07/2008 IT 69 2.5.6 Indi…
2 Sicurezza d'esercizio Manuale per l’uso SIPLACE serie X
2.5 Indicazioni di sicurezza per il funzionamento del dispositivo automatico A partire dalla versione di software SR.605.xx
Edizione 07/2008 IT
68
2.5.5 Indicazioni di sicurezza per le videocamere CO della TwinHead durante la
sostituzione di una testa
AVVERTENZA 2
Durante la sostituzione di una testa, dalla testa TwinHead alla testa Collect&Place, le videoca-
mere CO (stazionaria P&P, tipo 33, 55 x 45, e tipo 25, 16 x 16) della TwinHead devono essere
smontate, altrimenti la testa Collect&Place collide con gli involucri della videocamera.
2

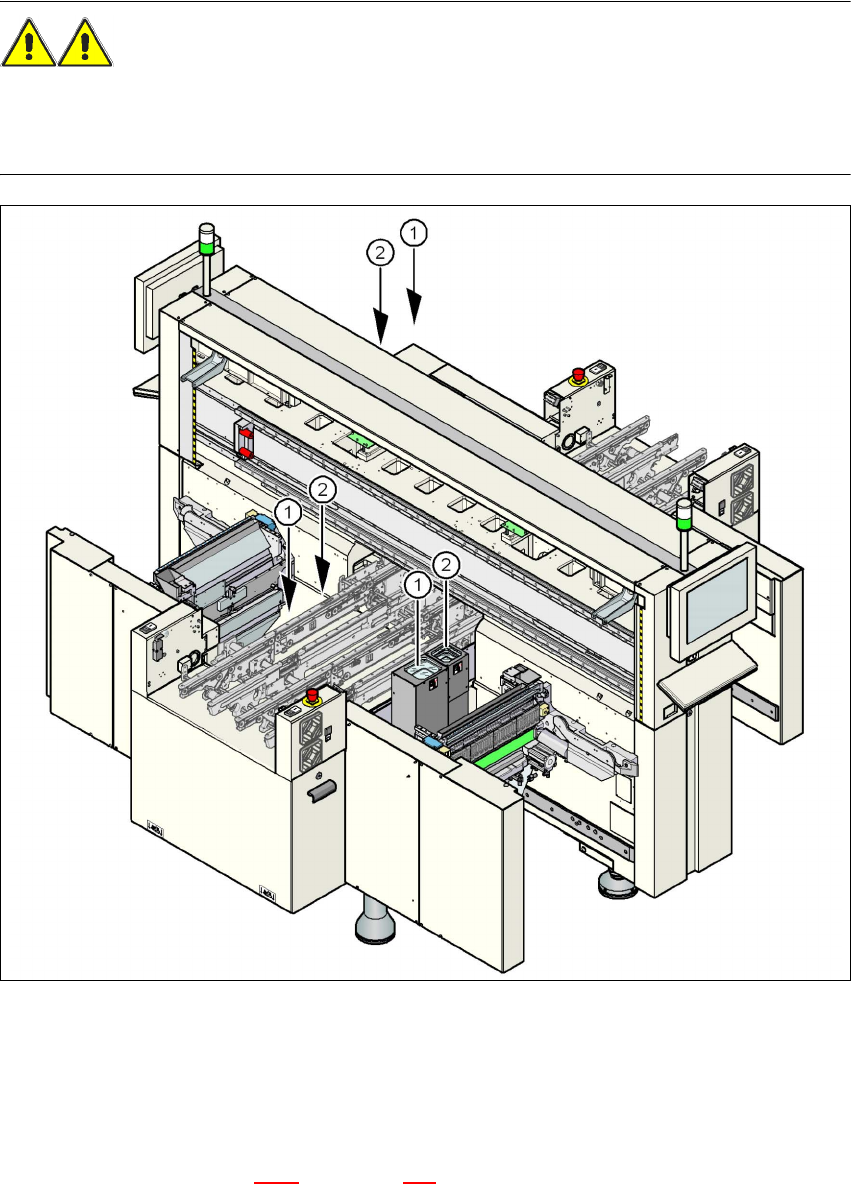

Fig. 2.5 - 4 Indicazioni di sicurezza per i moduli Vision della TwinHead durante la sostituzione di una testa di mon-
taggio
(1) Posizione di montaggio, camera CO (stazion., P&P (tipo 33) 55 x 45) nell'esempio dello X3
(2) Posizione di montaggio, camera CO (stazion., P&P (tipo 25) 16 x 16) nell'esempio dello X3
Le posizioni di montaggio di tutti i dispositivi automatici di montaggio della serie SIPLACE X
si trovano nella sezione 3.8.2
, da pagina 154. 2
Manuale per l’uso SIPLACE serie X 2 Sicurezza d'esercizio
A partire dalla versione di software SR.605.xx 2.5 Indicazioni di sicurezza per il funzionamento del dispositivo automatico
Edizione 07/2008 IT
69
2.5.6 Indicazioni di sicurezza per agganciare e sganciare il carrello CO
AVVERTENZA
Per motivi di sicurezza per evitare infortuni (pericolo di schiacciamento), il carrello CO può
essere agganciato o sganciato sempre solo da un'unica persona.
2

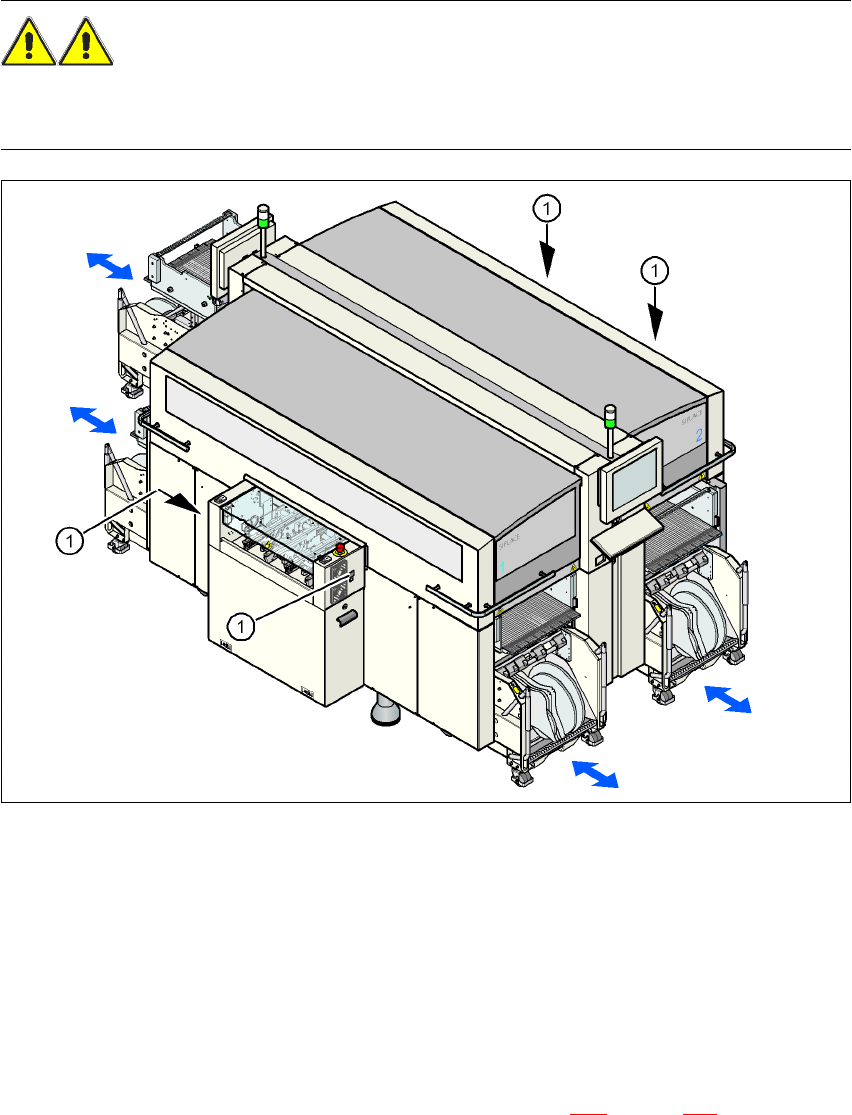

Fig. 2.5 - 5 Tasti nel lato d'entrata e d'uscita per agganciare e sganciare il carrello CO
2
(1) Tasti nel lato d'entrata e d'uscita per agganciare e sganciare il carrello CO
2
Il piano di sicurezza per la sostituzione del carrello CO prevede che l'utente prema un tasto
(Pos. 1) nel lato d'entrata o d'uscita del dispositivo automatico per agganciare o sganciare il car-
rello CO. Così si garantisce che l'operatore si trovi sempre al lato del dispositivo automatico du-
rante il processo di aggancio o di sgancio. Inoltre è possibile agganciare il carrello CO solo se le
cappe di protezione sono chiuse.
L'aggancio e lo sgancio del carrello CO è descritto nella sezione 5.11
, pagina 358. Rispettare as-
solutamente le istruzioni in questa sezione.
2 Sicurezza d'esercizio Manuale per l’uso SIPLACE serie X
2.5 Indicazioni di sicurezza per il funzionamento del dispositivo automatico A partire dalla versione di software SR.605.xx
Edizione 07/2008 IT
70
2.5.7 Istruzione sulla sicurezza EGB del dispositivo automatico
Usare esclusivamente pipette contrassegnate come conduttrici. Solo così si soddisfano i requisiti
di sicurezza EGB dei dispositivi automatici.
2.5.8 Istruzioni di sicurezza per lo svuotamento del contenitore della cinghia
vuota
Il contenitore della cinghia vuota deve essere estratto dal carrello CO per lo svuotamento, con il
pericolo che ci si incastri il pollice. Per evitarlo si prega di rispettare le indicazioni di sicurezza nella
sezione 5.4.2
, pagina 331.
2.5.9 Indicazioni di sicurezza per l'inserimento corretto del contenitore degli
scarti
Per evitare il pericolo di collisione tra la testa di montaggio e il contenitore CO o degli scarti delle
pipette rispettare le seguenti indicazioni:
→ Accertarsi che il contenitore degli scarti sia bene inserito nel suo supporto.
→ Controllare che il contenitore degli scarti non sporga troppo dal supporto.
ISTRUZIONE 2
Per ogni contenitore degli scarti si può allestire successivamente un sensore (vedi sezione 6.5
,
pagina 431) che segnala il posizionamento corretto del contenitore degli scarti.
