Manuale per l’uso SIPLACE serie X 2 Sicurezza d'esercizio A partire dalla versione di software SR.605.xx 2.5 Indicazioni di sicurezza per il funzionamento del dispositivo automatico Edizione 07/2008 IT 71 2.5.10 T e…

100%1 / 496
2 Sicurezza d'esercizio Manuale per l’uso SIPLACE serie X
2.5 Indicazioni di sicurezza per il funzionamento del dispositivo automatico A partire dalla versione di software SR.605.xx
Edizione 07/2008 IT
70
2.5.7 Istruzione sulla sicurezza EGB del dispositivo automatico
Usare esclusivamente pipette contrassegnate come conduttrici. Solo così si soddisfano i requisiti
di sicurezza EGB dei dispositivi automatici.
2.5.8 Istruzioni di sicurezza per lo svuotamento del contenitore della cinghia
vuota
Il contenitore della cinghia vuota deve essere estratto dal carrello CO per lo svuotamento, con il
pericolo che ci si incastri il pollice. Per evitarlo si prega di rispettare le indicazioni di sicurezza nella
sezione 5.4.2
, pagina 331.
2.5.9 Indicazioni di sicurezza per l'inserimento corretto del contenitore degli
scarti
Per evitare il pericolo di collisione tra la testa di montaggio e il contenitore CO o degli scarti delle
pipette rispettare le seguenti indicazioni:
→ Accertarsi che il contenitore degli scarti sia bene inserito nel suo supporto.
→ Controllare che il contenitore degli scarti non sporga troppo dal supporto.
ISTRUZIONE 2
Per ogni contenitore degli scarti si può allestire successivamente un sensore (vedi sezione 6.5
,
pagina 431) che segnala il posizionamento corretto del contenitore degli scarti.
Manuale per l’uso SIPLACE serie X 2 Sicurezza d'esercizio
A partire dalla versione di software SR.605.xx 2.5 Indicazioni di sicurezza per il funzionamento del dispositivo automatico
Edizione 07/2008 IT
71
2.5.10 Temperature elevate nella testa di montaggio C&P20A durante il
funzionamento continuo
2

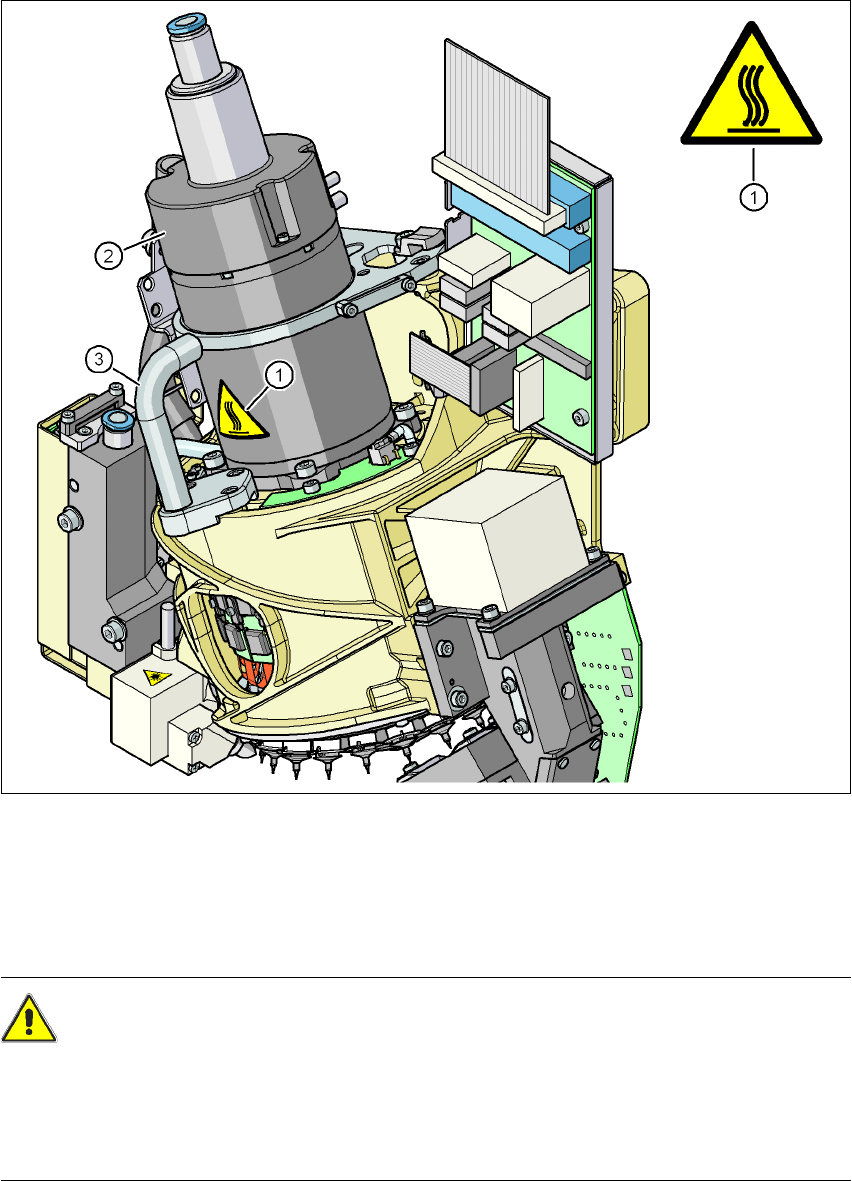

Fig. 2.5 - 6 Temperature elevate nella testa C&P20A durante il funzionamento continuo
(1) Cartello d'istruzioni della temperatura, no. art. 03031926-01
(2) Carcassa del motore stella
(3) Maniglia
ATTENZIONE
TEMPERATURE ELEVATE 2
La carcassa del motore stella e la maniglia della testa di montaggio, durante il funzionamento
continuo e ad una temperatura ambiente superiore a 22° C possono raggiungere temperature di
superficie elevate. Fare attenzione quando si toccano queste parti.
2 Sicurezza d'esercizio Manuale per l’uso SIPLACE serie X
2.5 Indicazioni di sicurezza per il funzionamento del dispositivo automatico A partire dalla versione di software SR.605.xx
Edizione 07/2008 IT
72
2.5.11 Temperature elevate nei caricatori X durante il funzionamento continuo
2

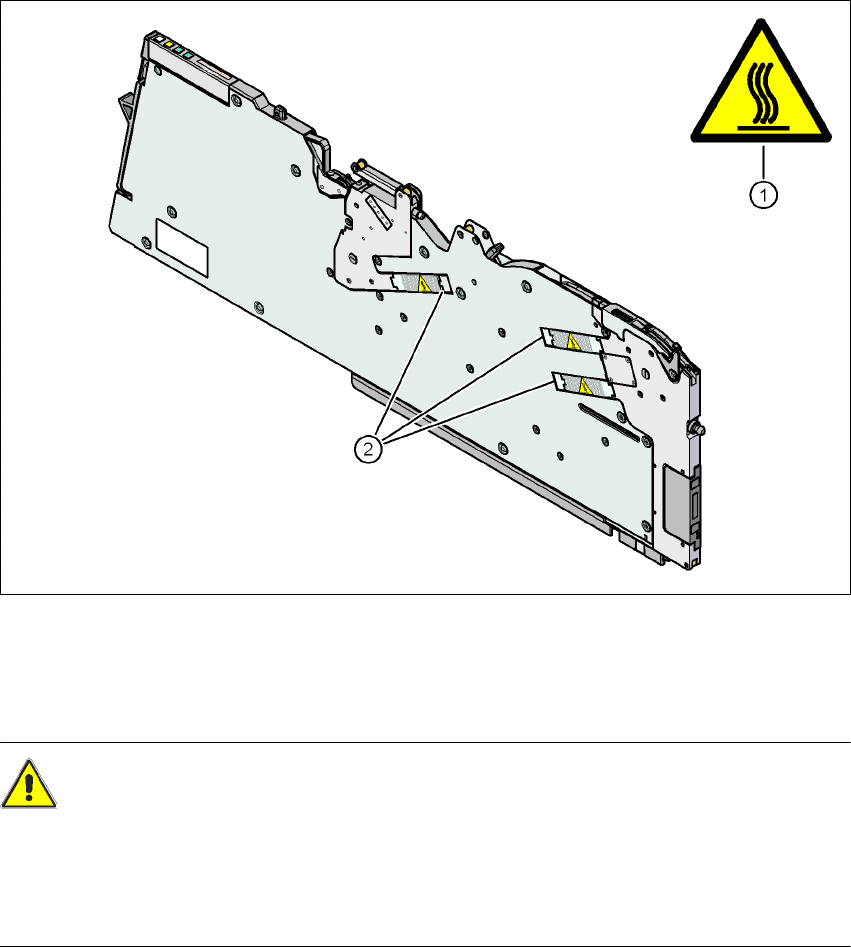

Fig. 2.5 - 7 Temperature elevate nei caricatori X durante il funzionamento continuo
(1) Cartello d'istruzioni della temperatura, no. art. 03031926-01
(2) Motore a passi
ATTENZIONE
TEMPERATURE ELEVATE 2
Durante il funzionamento continuo e a una temperatura ambiente superiore a 22 °C, i motori a
passi possono raggiungere temperature di superficie elevate. Fare attenzione quando si toccano
i motori.
