tico. I due coperchi di rivestimento (Pos. 3 e 4) sul convogliatore d'entrata e d'uscita del trasporto
dei circuiti stampati garantiscono l'accesso al trasporto dei circuiti stampati.
Funzionamento 2
Se si fa ruotare verso l'alto una delle cappe di protezione o se si solleva uno dei coperchi di rive-
stimento del trasporto dei circuiti stampati si interrompe subito l'alimentazione della corrente dei
sistemi d'assi per portale. Gli assi del portale si fermano. Sullo schermo viene visualizzato il mes-
saggio "Chiudere il rivestimento".
→ Chiudere le cappe protettive e premere uno dei tasti d'avvio (Pos. 1 nella Fig.
2.6 - 2
) per continuare il montaggio.
2

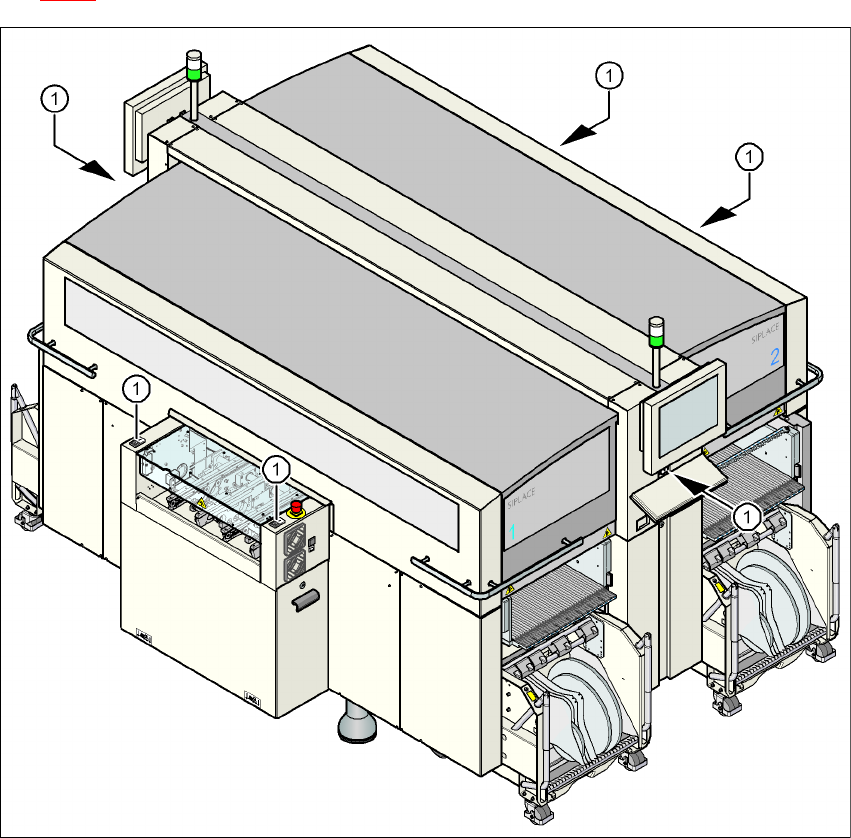

Fig. 2.6 - 2 Posizione dei tasti d'avvio (bianco) sul dispositivo automatico
(1) Tasto d'avvio (bianco) sul dispositivo automatico
Manuale per l’uso SIPLACE serie X 2 Sicurezza d'esercizio
A partire dalla versione di software SR.605.xx 2.6 Dispositivi di sicurezza
Edizione 07/2008 IT
75
2.6.2 Interruttori e tasti del dispositivo automatico
2.6.2.1 Posizione di interruttori e tasti nel dispositivo automatico
2

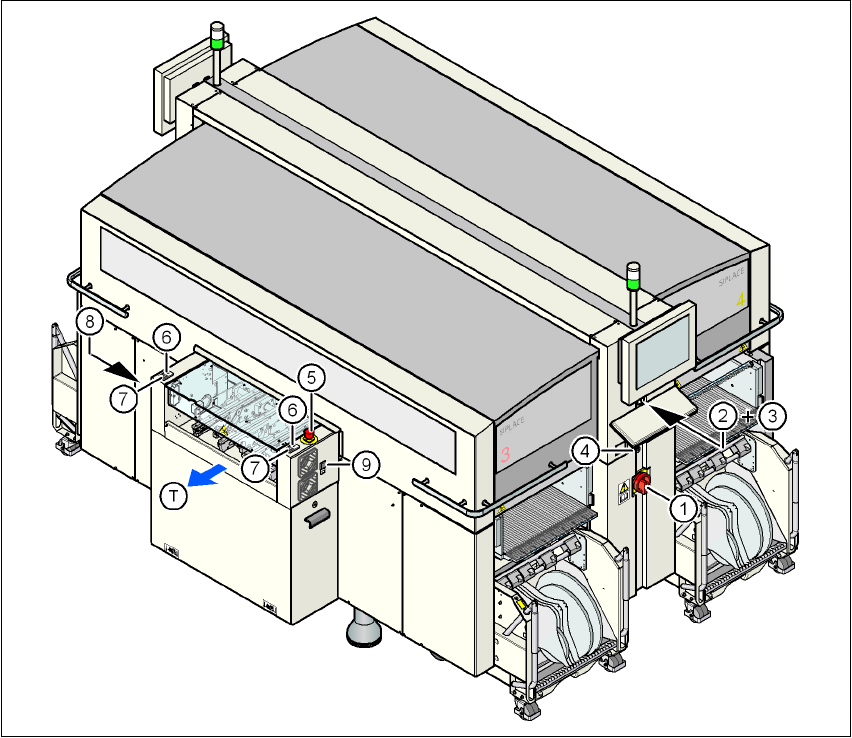

Fig. 2.6 - 3 Posizione di interruttori e tasti - panoramica sul lato d'uscita del CS
(1) Interruttore principale
(2) Tasto d'arresto (nero) nel pannello di controllo sul lato dell'alimentazione di corrente
(3) Tasto d'avvio (bianco) nel pannello di controllo sul lato dell'alimentazione di corrente
(4) Contatore di componenti nel pannello di controllo sul lato dell'alimentazione della corrente
(5) Tasto di ARRESTO D'EMERGENZA nel lato d'uscita
(6) Tasto d'avvio (bianco) nel lato d'uscita
(7) Tasto d'arresto (nero) nel lato d'uscita
(8) Tasto (nero) per agganciare e sganciare il carrello CO , posto 2
(9) Tasto (nero) per agganciare e sganciare il carrello CO , posto 3
(T) Direzione di trasporto CS
2 Sicurezza d'esercizio Manuale per l’uso SIPLACE serie X
2.6 Dispositivi di sicurezza A partire dalla versione di software SR.605.xx
Edizione 07/2008 IT
76
2

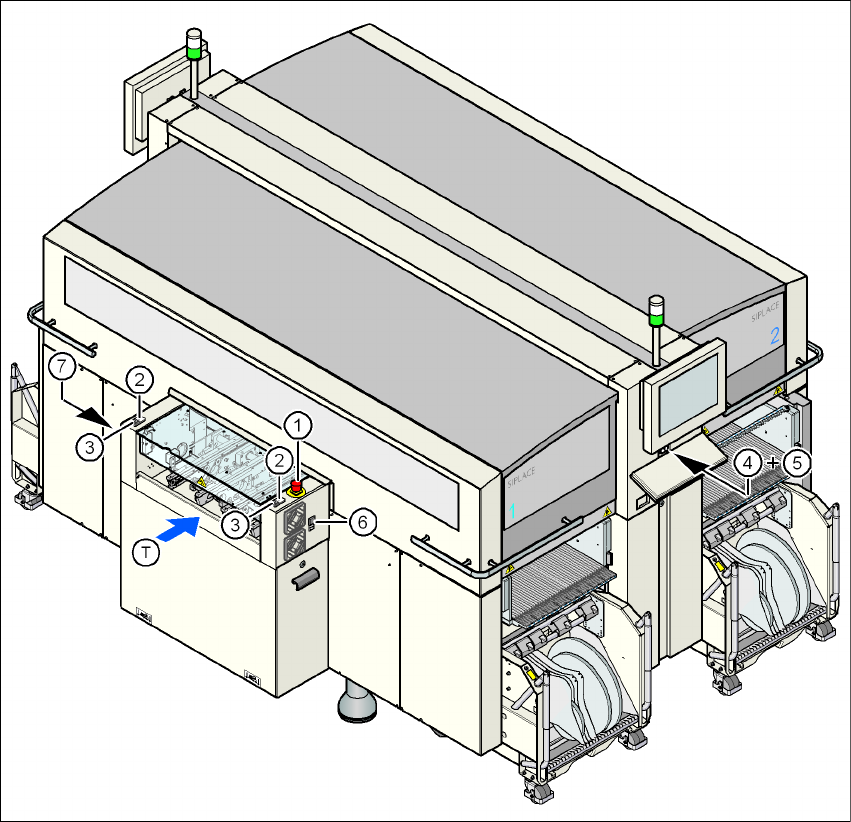

Fig. 2.6 - 4 Posizione di interruttori e tasti - panoramica sul lato d'entrata del CS
(1) Tasto di ARRESTO D'EMERGENZA nel lato di entrata
(2) Tasto d'avvio (bianco) nel lato di entrata
(3) Tasto d'arresto (nero) nel lato di entrata
(4) Tasto d'avvio (bianco) nel pannello di controllo sul lato dell'unità dell'aria compressa
(5) Tasto d'arresto (nero) nel pannello di controllo sul lato dell'unità ad aria compressa
(6) Tasto (nero) per agganciare e sganciare il carrello CO , posto 1
(7) Tasto (nero) per agganciare e sganciare il carrello CO , posto 4
(T) Direzione di trasporto CS
