Manuale per l’uso SIPLACE serie X 2 Sicurezza d'esercizio A partire dalla versione di software SR.605.xx 2.6 Dispositivi di sicurezza Edizione 07/2008 IT 85 2.6.5 Protezione ad innesto 2.6.5.1 Protezione ad innesto …
2 Sicurezza d'esercizio Manuale per l’uso SIPLACE serie X
2.6 Dispositivi di sicurezza A partire dalla versione di software SR.605.xx
Edizione 07/2008 IT
84
2
Fig. 2.6 - 8 Circuiti d'ARRESTO D'EMERGENZA
Tasto d'avvio premuto.
no
no
sì
no
no
sì
sì
no
sì
2
Attivo
CCS
a
no
Tensione
Asse Y 0 V
Asse X 0 V
Asse a stella 0 V
Asse DP 40 V CC
Asse Z 40 V CC
Attivo
Trasporto del CS sì
Tavolo di sollevamento no
Bloccaggio CS no
Spostamento della larghezza no
Barriera fotoelettrica laser no
Disp. di taglio d. cinghia vuota no
Rientro del carrello CO sì
2
Attivo
CCS
a
no
Tensione
Asse Y 0 V
Asse X 0 V
Asse a stella 0 V
Asse DP 40 V CC
Asse Z 40 V CC
Attivo
Trasporto del CS no
Tavolo di sollevamento no
Bloccaggio CS no
Spostamento della larghezza no
Barriera fotoelettrica laser no
Disp. di taglio d. cinghia vuota no
Rientro del carrello CO sì
a) Combinazione di contattori di sicurezza CCS K6
sì
Aria compressa
min. 0,5 MPa
(5,0 bar)?
Tasto di ARRESTO
D'EMERGENZA
premuto?
La cappa di protezione è
aperta?
È interrotto il circuito
d'ARRESTO D'EMERGENZA
del carrello CO?
Blocco
attivato nel pannello
di comando?
2
Attivo
CCS
a
sì
Tensione
Asse Y 250 V CC
Asse X 250 V CC
Asse a stella 145 V CC
Asse DP 40 V CC
Asse Z 40 V CC
Attivo
Trasporto del CS sì
Tavolo di sollevamento sì
Bloccaggio CS sì
Spostamento della larghezza sì
Barriera fotoelettrica laser sì
Disp. di taglio d. cinghia vuota sì
Rientro del carrello CO sì
Manuale per l’uso SIPLACE serie X 2 Sicurezza d'esercizio
A partire dalla versione di software SR.605.xx 2.6 Dispositivi di sicurezza
Edizione 07/2008 IT
85
2.6.5 Protezione ad innesto
2.6.5.1 Protezione ad innesto nei posti del carrello CO, SIPLACE serie X
AVVERTENZA 2
La sicurezza d'esercizio dei carrelli CO della serie SIPLACE X è garantita se almeno ogni
secondo posto libero è occupato da un caricatore o da una protezione ad innesto (dummy-fee-
der). Anche quando si allestisce un supporto per vassoi, ogni secondo posto libero deve essere
munito di una protezione ad innesto. In altre parole, tra due caricatori vicini o tra un caricatore ed
un supporto per vassoi deve rimanere libero un posto al massimo.
Fig. 2.6 - 9 Protezione ad innesto nei posti del carrello CO, SIPLACE serie X
2
(1) Dummy Feeder SIPLACE X, articolo no. 00141226-xx
2 Sicurezza d'esercizio Manuale per l’uso SIPLACE serie X
2.6 Dispositivi di sicurezza A partire dalla versione di software SR.605.xx
Edizione 07/2008 IT
86
2.6.5.2 Protezione ad innesto nei posti del carrello CO, SIPLACE serie HF
AVVERTENZA 2
Come premessa per la sicurezza d'esercizio, tutti i posti devono essere dotati di caricatori. Se
non si hanno abbastanza caricatori a disposizione, si devono munire i posti non occupati con
una protezione ad innesto (Dummy-Feeder). Anche quando si allestisce un supporto per vassoi,
i posti liberi devono essere muniti di protezione ad innesto.

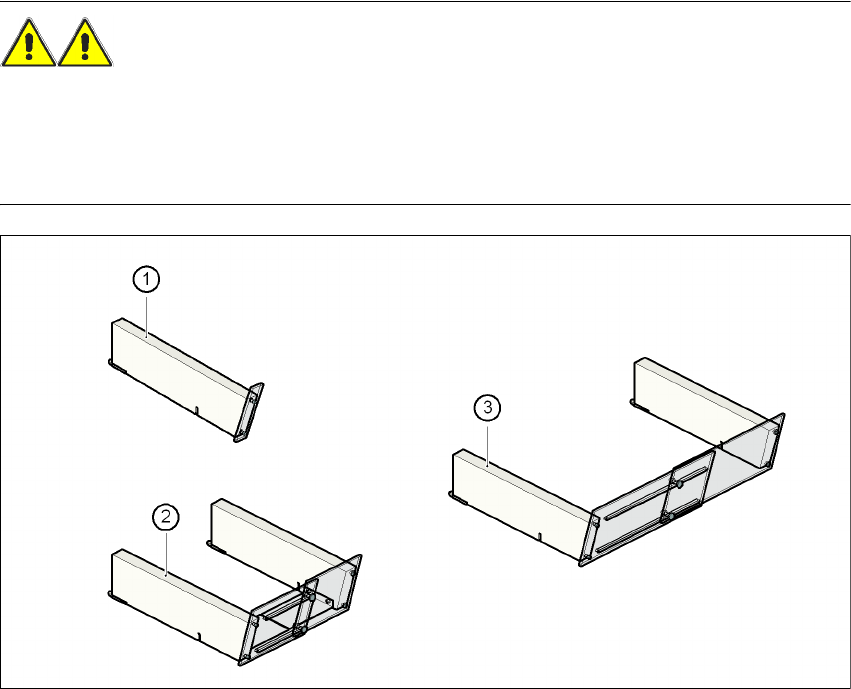

Fig. 2.6 - 10 Protezione ad innesto del carrello CO
2
(1) Protezione ad innesto per 1 posto, articolo no. 00116961-01
(2) Protezione ad innesto per 6 - 10 posti, articolo no. 00116962-01
(3) Protezione ad innesto per 11 - 20 posti, articolo no. 00116963-01
