Manuale per l’uso SIPLACE serie X 2 Sicurezza d'esercizio
A partire dalla versione di software SR.605.xx 2.7 Tensioni residue e tempi di scarica nel dispositivo automatico
Edizione 07/2008 IT
87
2.7 Tensioni residue e tempi di scarica nel dispositivo
automatico
Se si premere l'interruttore d'arresto d'emergenza o se si spegne il dispositivo automatico, le ten-
sioni dei circuiti intermedi di 250 V per gli assi del portale o di 145 V per gli assi della stella ven-
gono ridotte a tensioni residue non pericolose in brevissimo tempo.
AVVERTENZA 2
Il dispositivo automatico viene alimentato con 3 x 200 V CA, 3 x 208 V CA, 3 x 230 V CA,
3 x 380 V CA, 3 x 400 V CA o 3 x 415 V CA ± 5 %, 50/60 Hz di tensione di rete. Parti di questo
impianto sono conduttrici quindi di tensioni pericolose per la vita delle persone, anche quando
l'interruttore principale è spento. L'uso non conforme di questi dispositivi automatici può quindi
portare alla morte o a gravi ferite e a notevoli danni materiali.
→ Osservare quindi le norme di prevenzione degli infortuni e le norme DIN (soprattutto la DIN
EN 60 204, Parte 1).
→ Solo personale qualificato o addestrato ha il permesso di aprire il rivestimento sul innesto
dell'alimentazione di corrente e l'unità dell'asse.
2

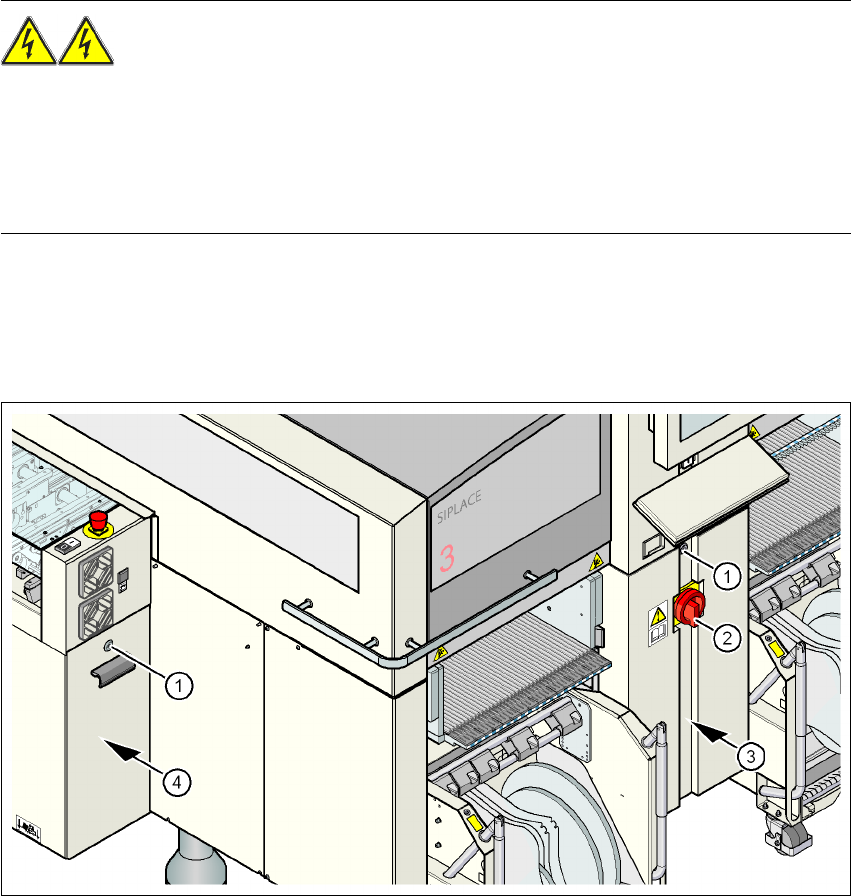

Fig. 2.7 - 1 Innesto dell'alimentazione di corrente
(1) Serratura con blocco nella cappa di rivestimento
(2) Interruttore principale
(3) Innesto dell'alimentazione della corrente dietro il rivestimento
(4) Unità dell'asse
2 Sicurezza d'esercizio Manuale per l’uso SIPLACE serie X
2.7 Tensioni residue e tempi di scarica nel dispositivo automatico A partire dalla versione di software SR.605.xx
Edizione 07/2008 IT
88

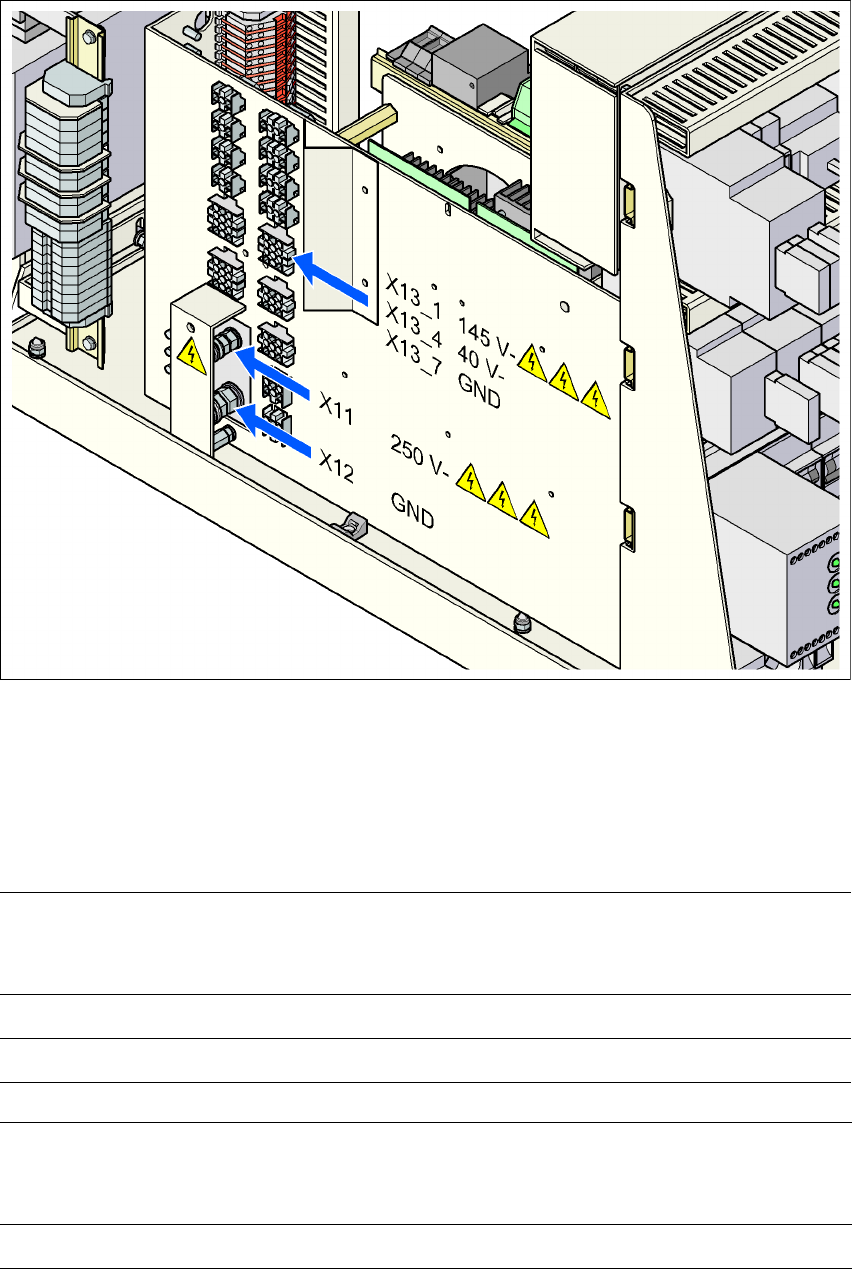

Fig. 2.7 - 2 Punti di misurazione nell'innesto dell'alimentazione della corrente
2
2.7.1 Tensioni d'esercizio, tensioni residue e tempi di scarica dopo avere premuto
il tasto d'ARRESTO D'EMERGENZA
2
2
Spine X11 e X13_1
misurate con il X12 (GND)
Tensione ad
esercizio normale
Tensione residua
all'ARRESTO
D'EMERGENZA
Tempi di
scarica
X11 + 250 V CC < 10 V CC 7 s
X13_1 + 145 V CC < 10 V CC 50 s
Spina X13_4
misurata con la spina X3_7 (-)
Tensione ad
esercizio normale
Tensione residua
all'ARRESTO
D'EMERGENZA
Tempi di
scarica
X13_4 + 40 V CC + 40 V CC -
Manuale per l’uso SIPLACE serie X 2 Sicurezza d'esercizio
A partire dalla versione di software SR.605.xx 2.8 Blocco dell'alimentazione dell'aria compressa e diminuzione della pressione
Edizione 07/2008 IT
89
2.7.2 Tensioni residue e tempi di scarica dopo lo spegnimento dell'interruttore
principale
2
ATTENZIONE 2
Per evitare la perdita di dati, spegnete il dispositivo automatico - eccettuati i casi d'emergenza -
solo in base ai seguenti criteri:
– dopo che il dispositivo automatico ha terminato il trasferimento dei dati di macchina, di alle-
stimento e di scheda
– dopo che il dispositivo automatico ha terminato la lavorazione dei CS
– dopo che il dispositivo automatico ha terminato la fase d'avvio.
2.8 Blocco dell'alimentazione dell'aria compressa e
diminuzione della pressione
La pressione d'esercizio del dispositivo automatico è fissa a 0,50 ± 0,025 MPa (5,0 ± 0,25 bar).
La posizione dell'unità dell'aria compressa mostra la pos. 1 della Fig. 2.8 - 1
, pagina 90. Si può
interrompere l'alimentazione dell'aria compressa del dispositivo automatico di montaggio con il ru-
binetto di chiusura (pos. 2 della Fig. 2.8 - 1
, pagina 90).
→ Allentare il bloccaggio del rivestimento con la chiave della macchina.
→ Sollevare il rivestimento (vedi Fig. 2.8 - 1
, pagina 90).
→ Far ruotare la leva del rubinetto di chiusura (Pos. 1 della Fig. 2.8 - 1
, pagina 90) dalla posi-
zione verticale a quella orizzontale.
→ Osservare il manometro della pressione d'esercizio (Pos. 5 della Fig. 2.8 - 1
, pagina 90). Se
il dispositivo automatico è acceso, la pressione diminuisce entro 1 minuto fino a 0 MPa
(0 bar).
ATTENZIONE
Se la macchina è accesa, si può interrompere l'alimentazione dell'aria compressa con il rubinetto
di chiusura per un massimo di 30 minuti. Se è necessario un intervallo di tempo maggiore per le
Spine X11, X13_1 e X13_4
misurate con la spina X12 (GND)
Tensione residua ad
interruttore principale spento Tempi di scarica
X11 < 10 V CC < 7 s
X13_1 < 10 V CC < 50 s
X13_4 < 10 V CC < 2 s
