2 Sicurezza d'eserciz io Manuale per l’uso SIPLA CE serie X 2.9 Stato d'energia del dispositivo aut . dopo lo spegnimento dell'inte rruttore principale A partire dalla versione di software S R.605.xx Edizi…
Manuale per l’uso SIPLACE serie X 2 Sicurezza d'esercizio
A partire dalla versione di software SR.605.xx 2.9 Stato d'energia del dispositivo aut. dopo lo spegnimento dell'interruttore principale
Edizione 07/2008 IT
91
AVVERTENZA
Non staccare mai condutture dell'aria compressa che si trovano sotto pressione. A causa del pe-
ricolo di ferite! 2
2.9 Stato d'energia del dispositivo aut. dopo lo
spegnimento dell'interruttore principale
2
Fig. 2.9 - 1 Posizione dell'alimentazione della corrente nel dispositivo automatico
2
AVVERTENZA
Il dispositivo automatico viene alimentato con 3 x 200 V CA, 3 x 208 V CA, 3 x 230 V CA,
3 x 380 V CA, 3 x 400 V CA o 3 x 415 V CA ± 5 %, 50/60 Hz di tensione di rete. Parti di questo
impianto sono conduttrici quindi di tensioni pericolose per la vita delle persone, anche quando l'in-
terruttore principale è spento. L'uso non conforme di questi dispositivi automatici può quindi por-
tare alla morte o a gravi ferite e a notevoli danni materiali. 2
(1) Interruttore principale
2 Sicurezza d'esercizio Manuale per l’uso SIPLACE serie X
2.9 Stato d'energia del dispositivo aut. dopo lo spegnimento dell'interruttore principale A partire dalla versione di software SR.605.xx
Edizione 07/2008 IT
92
→ Osservare le norme vigenti sulla prevenzione degli infortuni e le norme DIN (soprattutto la
DIN EN 60 204, parte 1).
→ Solo personale qualificato o addestrato ha il permesso di aprire il rivestimento sul innesto
dell'alimentazione di corrente.
2.9.1 Interruttore principale spento - dispositivo automatico attaccato alla rete
AVVERTENZA
Nonostante l'interruttore principale spento, i seguenti componenti continuano a portare tensioni
pericolose per la vita delle persone:
– Morsetti dei cavi L1, L2 e L3 dell'interruttore principale Q1 (vedi Fig. 2.9 - 2
, pagina 93)
– Presa di servizio X102 (vedi Fig. 2.9 - 2
, pagina 93)
– Dispositivo automatico di sicurezza F1 per la presa di servizio (vedi Fig. 2.9 - 2
, pagina 93)
– Filtro di rete Z1 (vedi Fig. 2.9 - 3
, pagina 94)
– Reattanza di scarico L20 con i fusibili F21, F22 e F23 (consultare la Fig. 2.9 - 3
, pagina 94)
– Morsettiera X100 per il collegamento del cavo d'alimentazione di rete (vedi Fig. 2.9 - 3
, pagina
94
)
– Il colore di tutti i compressori singoli che trasmettono corrente anche quando l'interruttore
principale è spento è marrone.
Manuale per l’uso SIPLACE serie X 2 Sicurezza d'esercizio
A partire dalla versione di software SR.605.xx 2.9 Stato d'energia del dispositivo aut. dopo lo spegnimento dell'interruttore principale
Edizione 07/2008 IT
93
2

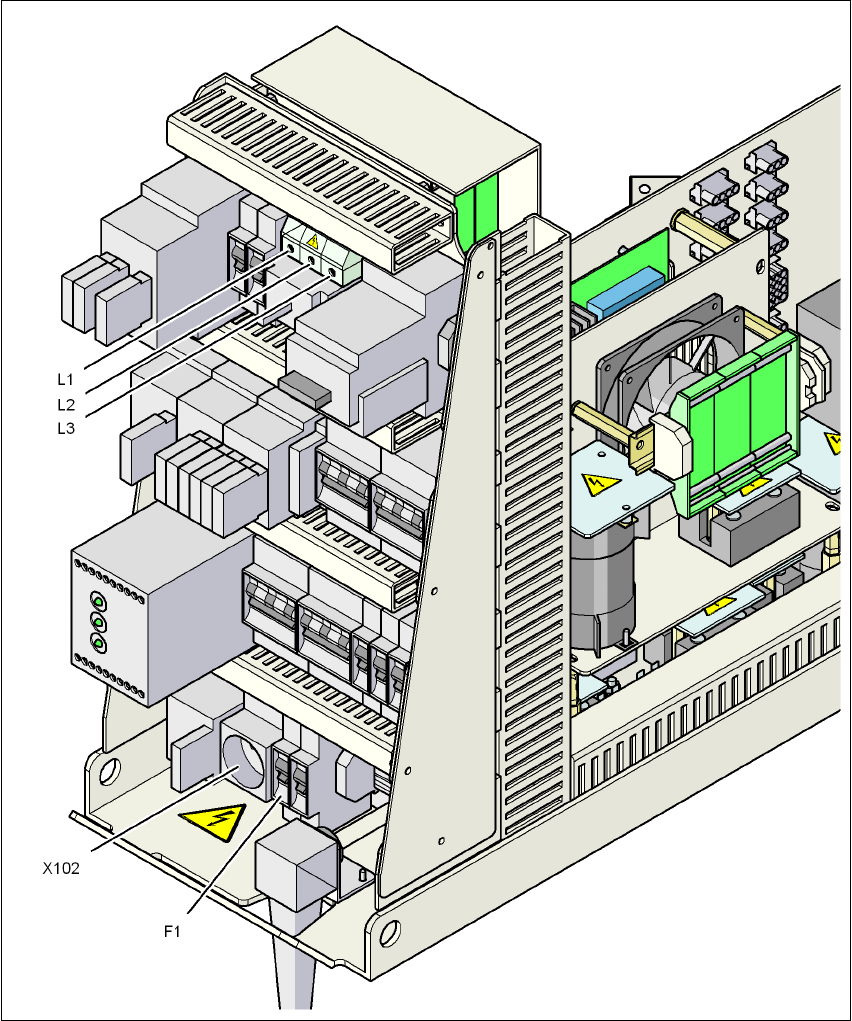

Fig. 2.9 - 2 Innesto dell'alimentazione della corrente, panoramica frontale
Q1 Interruttore principale
X102 Presa di servizio
F1 Dispositivo di protezione per la presa di servizio
