2.9.3 Stato dell'aria compressa dopo lo spegnimento dell'interruttore principale
Quando si spegne l'interruttore principale (Pos. 1 della Fig. 2.9 - 1, pagina 91) o quando viene
meno l'alimentazione di rete per il dispositivo automatico, si chiude la valvola principale a controllo
elettrico Y1 dell'unità dell'aria compressa (Pos. 1 della Fig. 2.8 - 1
, pagina 90). Entro 5 sec., la
pressione diminuisce e passa a 0 MPa (0 bar).
2.10 Bloccaggio del dispositivo automatico e posizio-
namento di cartelli d'avvertenza
2.10.1 Compito e scopo
Prima di eseguire qualsiasi tipo di operazioni di manutenzione o d'assistenza, ci si deve assicu-
rare che la macchina non possa riaccendersi e posizionare i relativi cartelli d'avvertenza. Attenen-
dosi severamente alla procedura descritta a seguito si escluderà il pericolo di ferimento dei
dipendenti.
ISTRUZIONE Questo procedimento contiene i requisiti minimi posti alla procedura di bloccaggio
o posizionamento di cartelli d'avvertenza nel dispositivo automatico durante le operazioni di ma-
nutenzione e di assistenza. Altri provvedimenti di sicurezza necessari per concludere in modo si-
curo tutte le operazioni potranno essere specificate dalla sicurezza sul lavoro, dall'incaricato alla
sicurezza, dal comitato di sicurezza e dal reparto salute. 2
2.10.2 Descrizione
Attenersi sempre alla procedura descritta a seguito se si desidera attivare, regolare o mettere in
circolazione energia nel dispositivo automatico.
→ Informare tutti i dipendenti interessati.
→ Spegnere il dispositivo automatico o tutti gli apparecchi accessori. Per compiere questa ope-
razione, eseguire le procedure di spegnimento normali:
– Premere il tasto D'ARRESTO.
– Spegnere il calcolatore di controllo.
– Spegnere il dispositivo automatico con l'interruttore principale.
→ Staccare il dispositivo automatico da tutte le sue fonti d'energia:
– Interrompere l'alimentazione dell'aria compressa.
– Interrompere l'alimentazione di rete.
→ Bloccare gli impianti.
Manuale per l’uso SIPLACE serie X 2 Sicurezza d'esercizio
A partire dalla versione di software SR.605.xx 2.10 Bloccaggio del dispositivo automatico e posizionamento di cartelli d'avvertenza
Edizione 07/2008 IT
97
– Applicare ovunque sia possibile un lucchetto, per esempio nel salvamotore.
2

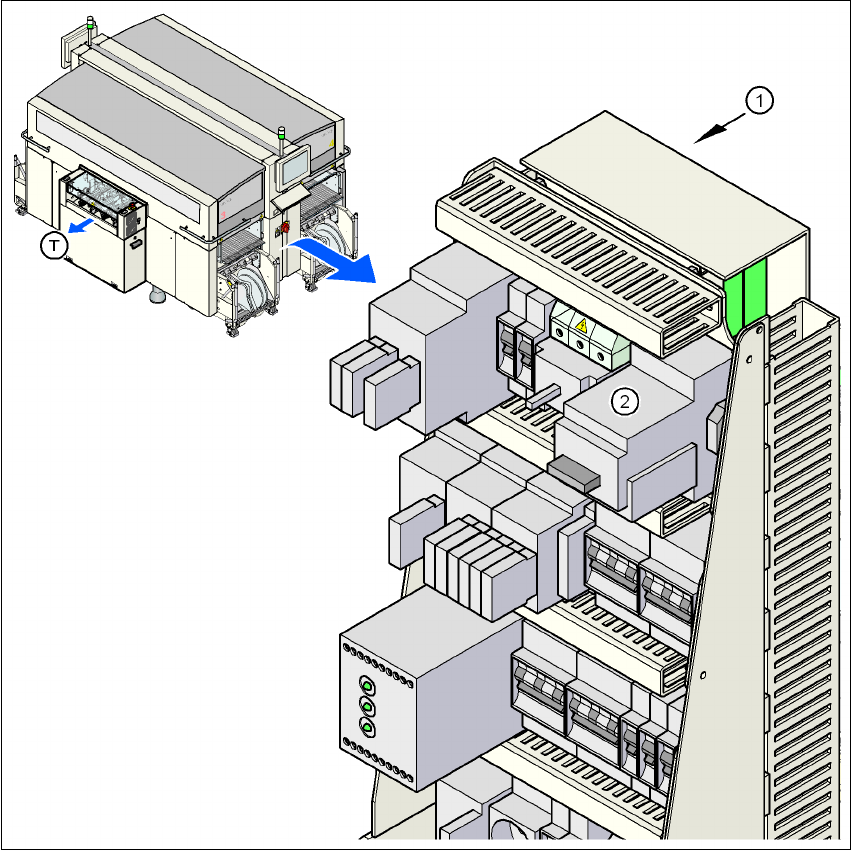

Fig. 2.10 - 1 Posizione dell'interruttore di protezione del motore
2
(1) Alimentazione di corrente
(2) Interruttore di protezione del motore
(T) Direzione di trasporto circuito stampato
2 Sicurezza d'esercizio Manuale per l’uso SIPLACE serie X
2.10 Bloccaggio del dispositivo automatico e posizionamento di cartelli d'avvertenza A partire dalla versione di software SR.605.xx
Edizione 07/2008 IT
98
Fig. 2.10 - 2 Salvamotore bloccato
2
– In alternativa: posizionare cartelli d'avvertenza
Se è possibile bloccare la macchina con un lucchetto, farlo in ogni caso. Ci sono tuttavia si-
tuazioni in cui non si può applicare un lucchetto per attivare l'energia. In questi casi è neces-
sario applicare cartelli d'avvertenza nelle macchine attivate per informare i dipendenti che la
macchina è stata accesa per motivi di assistenza. Il cartello deve essere fissato bene, deve
essere visibile da tutti i lati e può essere eliminato solo da colui che lo ha applicato. 2
→ Messa in circolazione dell'energia accumulata
(A) Ruotare la leva di commutazione in senso orario.
(B) Con il cacciavite estrarre la linguetta d'arresto dalla leva di commutazione.
(C) Fissare la leva di commutazione con il chiavistello.
