Chapter 1
本部分介绍设备维护作业环境、作业工具、维修项目等。
维护条件
Fast Chip Shooter
SM471 PLUS Maintenance Handbook
1-1
维护前共同执行程序

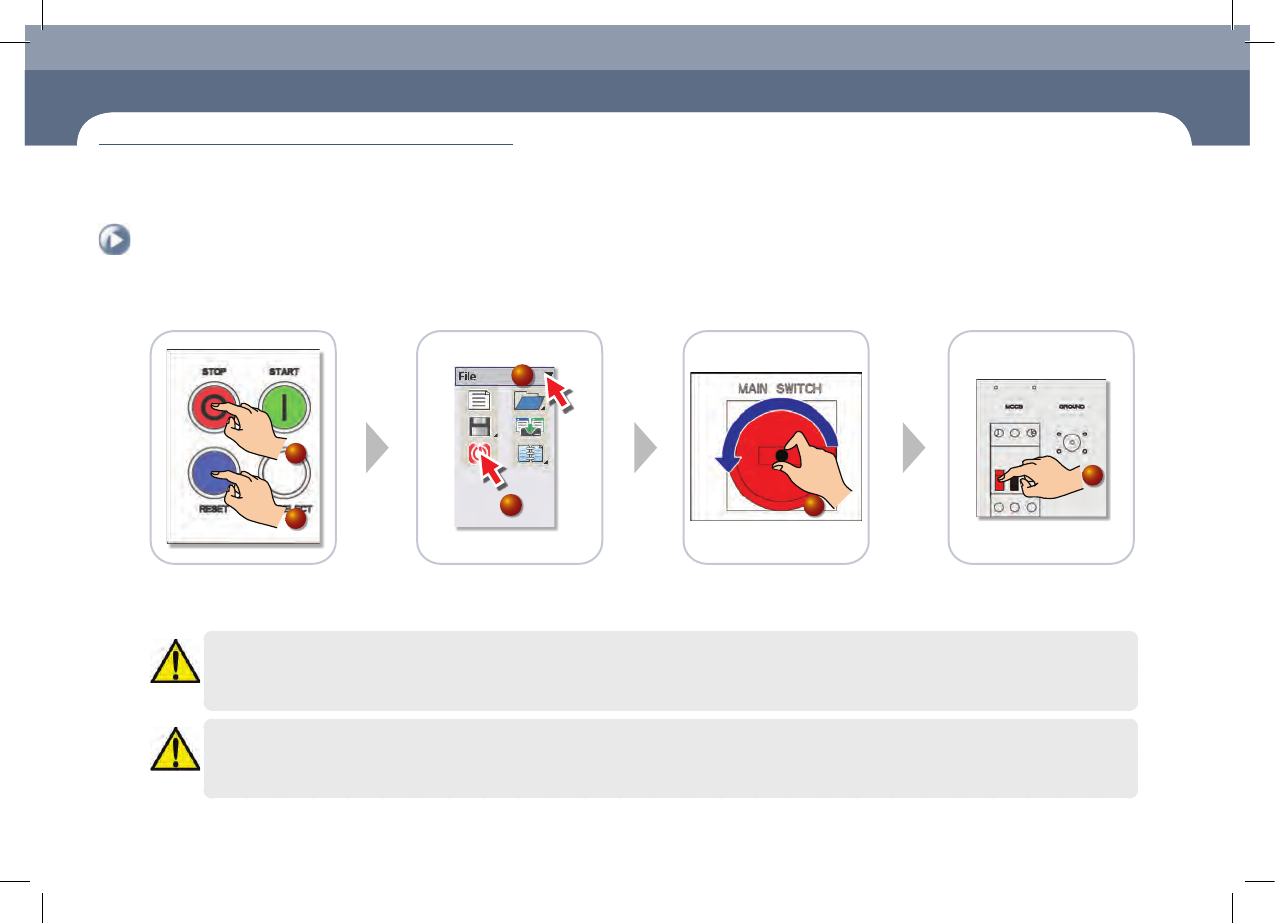

1. 切断电源步骤
Main 电源 OFF
① 按'STOP'按钮
② 按
'RESET'
按钮
③
File
Menu
按钮
④ 单击
MMI
的
'EXIT'
按钮
⑤ 显示器上出现
"
现在可以关闭系统电源
"
提示时、关闭
"Main"
开关
⑥ 关闭主电源断路器
1
2
4
3
5
6
警 告
正常结束 MMI时需要关闭系统、否则可能由于非正常关闭使系统出错造成设备损坏或人员受伤。
定要在正常结束MMI后关闭系统。
警 告
确保在维护和修理机器以前切断电源、否则可能发生事故导致操作人员受伤。
Chapter 1
维护条件
本部分介绍设备维护作业环境、作业工具、维修项目等。
维护前共同执行程序
Chapter 1
本部分介绍设备维护作业环境、作业工具、维修项目等。
维护条件
Fast Chip Shooter
SM471 PLUS Maintenance Handbook
1-2
维护前共同执行程序
维护条件

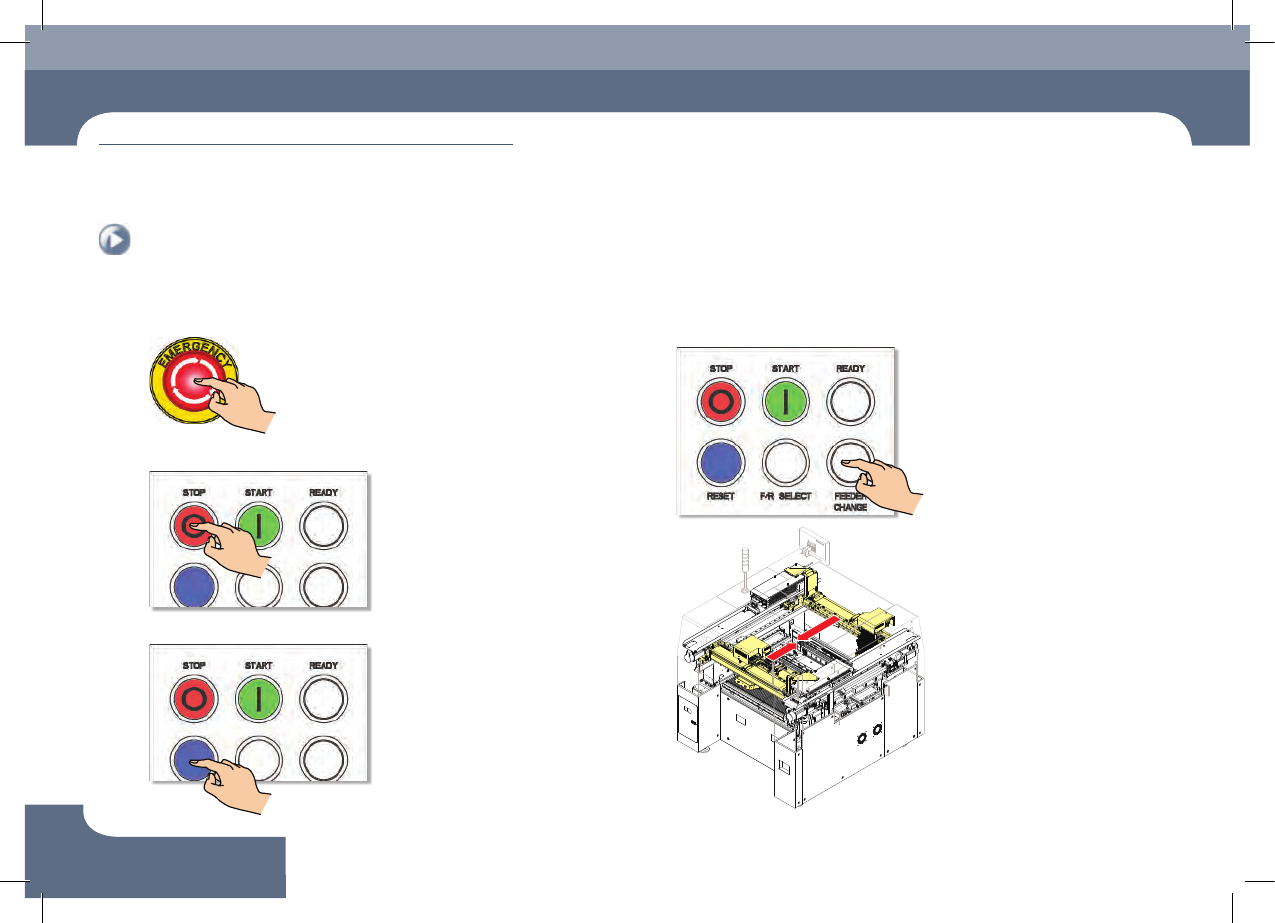

2. 紧急停止
Step 1. 按'EMG'开关
Step 2. 按'STOP'按钮
Step 3. 按'RESET'按钮
3. Front/Rear X Frame移动到设备的中间位置
Step 1. 按下'FEEDER CHANGE'开关
Chapter 1
本部分介绍设备维护作业环境、作业工具、维修项目等。
维护条件
Fast Chip Shooter
SM471 PLUS Maintenance Handbook
1-3
维护前共同执行程序

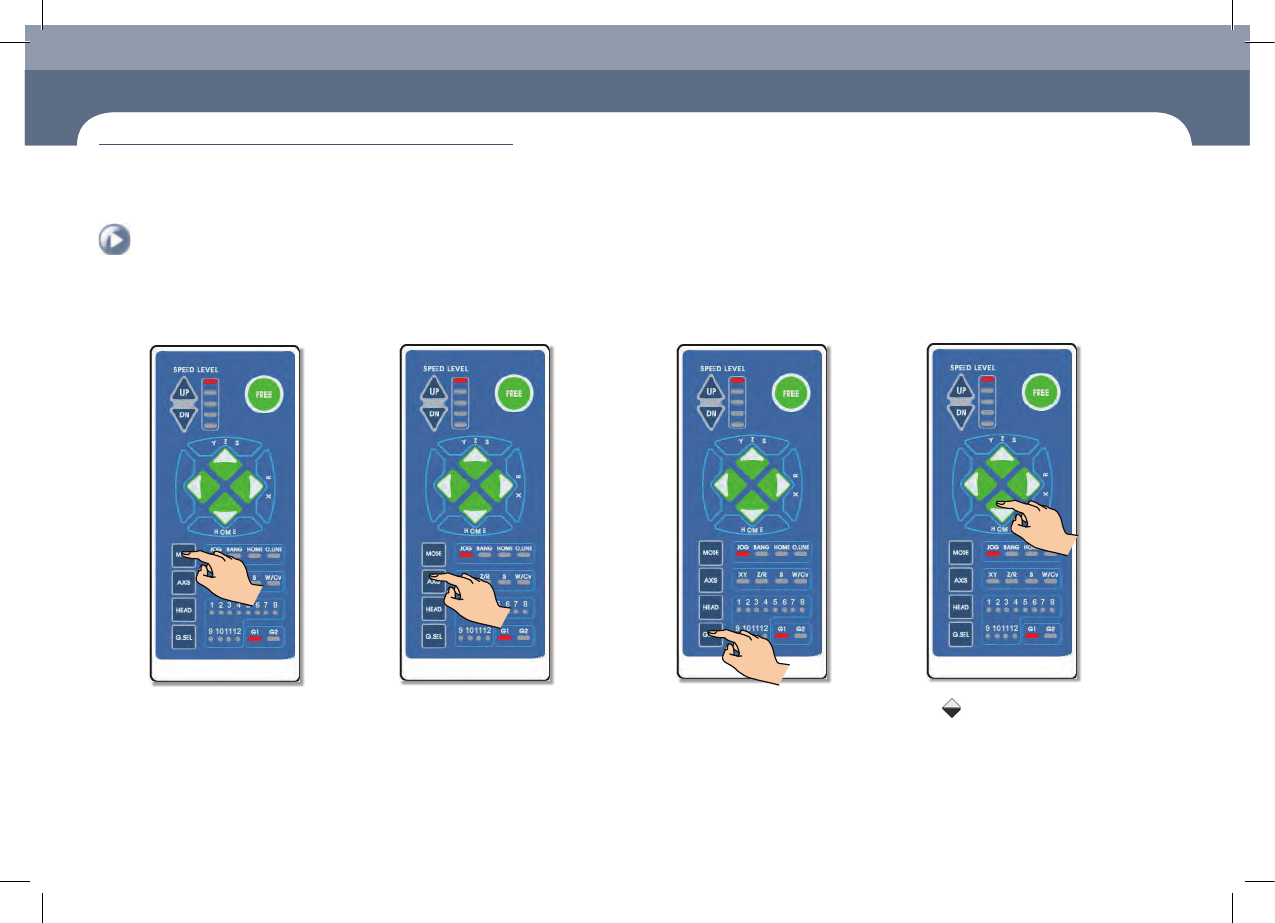

4. Front X-Frame 前面移动
1. 按'MODE'按钮
按'JOG'按钮
2. 按'A X IS'按钮
按'XY'按钮
3. 按'G.SEL'按钮
按'G1'按钮
4. 按操作键
按' '按钮
Front X-Frame移动到要
求位置为止继续按键
