Chapter 1
本部分介绍设备维护作业环境、作业工具、维修项目等。
维护条件
Fast Chip Shooter
SM471 PLUS Maintenance Handbook
1-14
维护用工具
维护条件

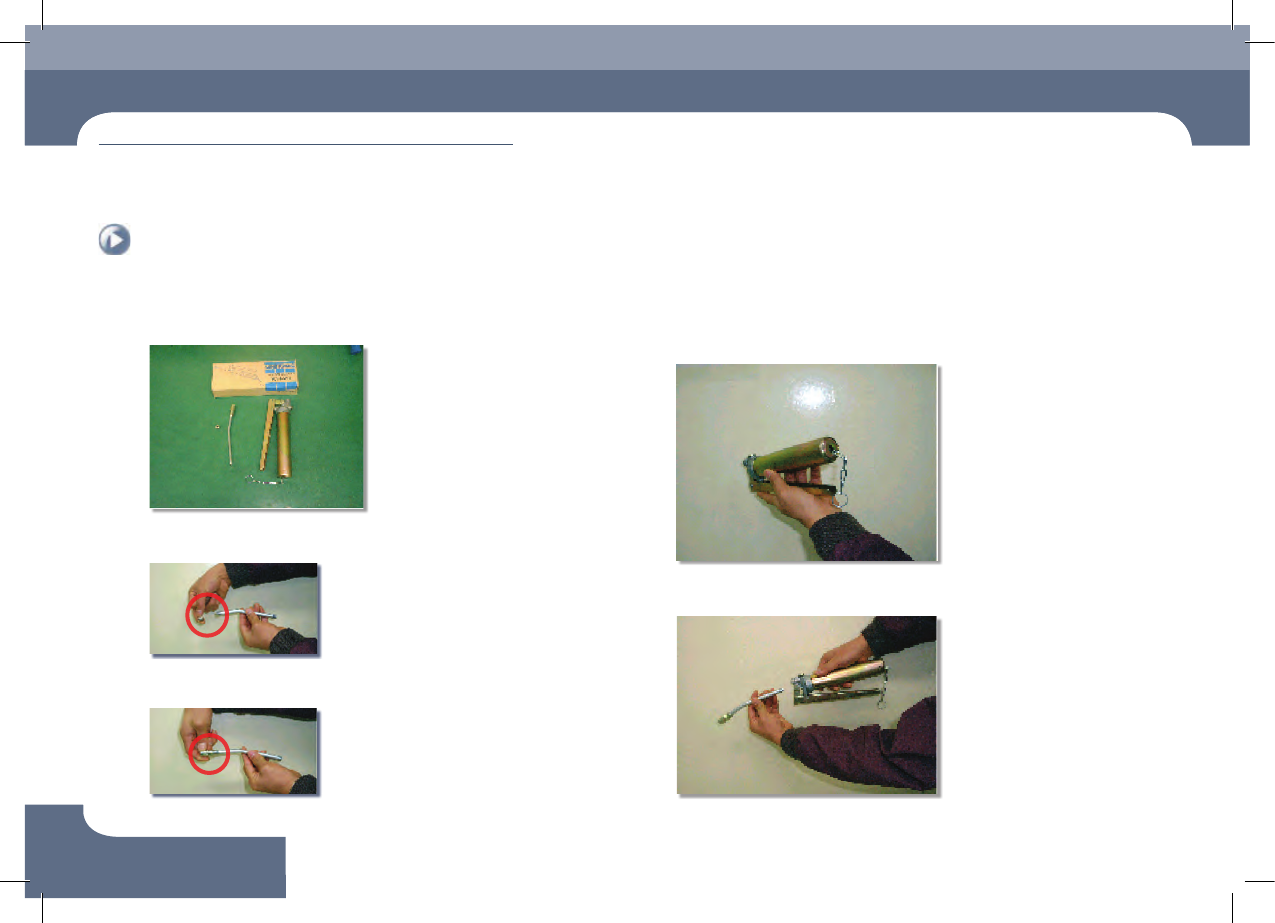

3. 注油器的使用方法
Step 1. 注油器的构成：注油器-1、连 接 管 - 2、Nipple Tip-2
Step 2. 对其它共使用部分注油时、使用长型Nipple Tip。
Step 3. 对X L/M Guide注 油 时 、使 用 短 型 Nipple Tip。
Step 4. 往后拉气缸杆并且挂在后面的槽(home) 上 、然 后 注 入 润 滑 脂
(Grease)。
Step 5. 组装注油口与本体。
Chapter 1
本部分介绍设备维护作业环境、作业工具、维修项目等。
维护条件
Fast Chip Shooter
SM471 PLUS Maintenance Handbook
1-15
维护用工具
Step 6. 让后面的杆前进、用手排除里面的空气。
Step 7. 肉眼检查后、用手按住并适量注入。
Step 8. 注 油 后 、清 除 新 出 来 的 废 润 滑 脂 。
注 意
使用指定的注油器按照指定方法注入指定润滑脂。
不得使用其它方法注油。
设备的运行条件严酷时、请随时注意注油状态后进行注油。
Chapter 1
本部分介绍设备维护作业环境、作业工具、维修项目等。
维护条件
Fast Chip Shooter
SM471 PLUS Maintenance Handbook
1-16
维护用工具
维护条件
4. Grease List
Part No. Part Name
用途 规格 备注
HP09-000258 GREASE-GUN_MG70_THK
- Conveyor LM Guide
- X Frame LM Guide, Ball Screw
- Y Frame Ball Screw
- Y Frame LM Guide
THK / MG70
-70g 独家使用
GUN
CM01-900473 TRI-FLOW [59ML] - Nozzle TRI-FLOW
-
CM02-000083 GREASE-GREASE_AFE-CA+70_THK;SYNTHETIC,OL
- X Frame LM Guide, Ball Screw
- Y Frame Ball Screw
- Y Frame LM Guide
AFE-CA+70
-
CM02-000084 GREASE-GREASE_AFE-CA+400_THK;OIL,SYNTHET AFE-CA+400
-
CM02-900022 GREASE GADUS S2 V220-2
- Head Mirror CAM, LM Guide
- Conveyor LM Guide
- Conveyor Lead Screw
GADUS S2
V220-2
-
CM02-900008 GREASE AFF-70 - Head Spindle AFF-70
-
