Chapter 1
本部分介绍设备维护作业环境、作业工具、维修项目等。
维护条件
Fast Chip Shooter
SM471 PLUS Maintenance Handbook
1-15
维护用工具

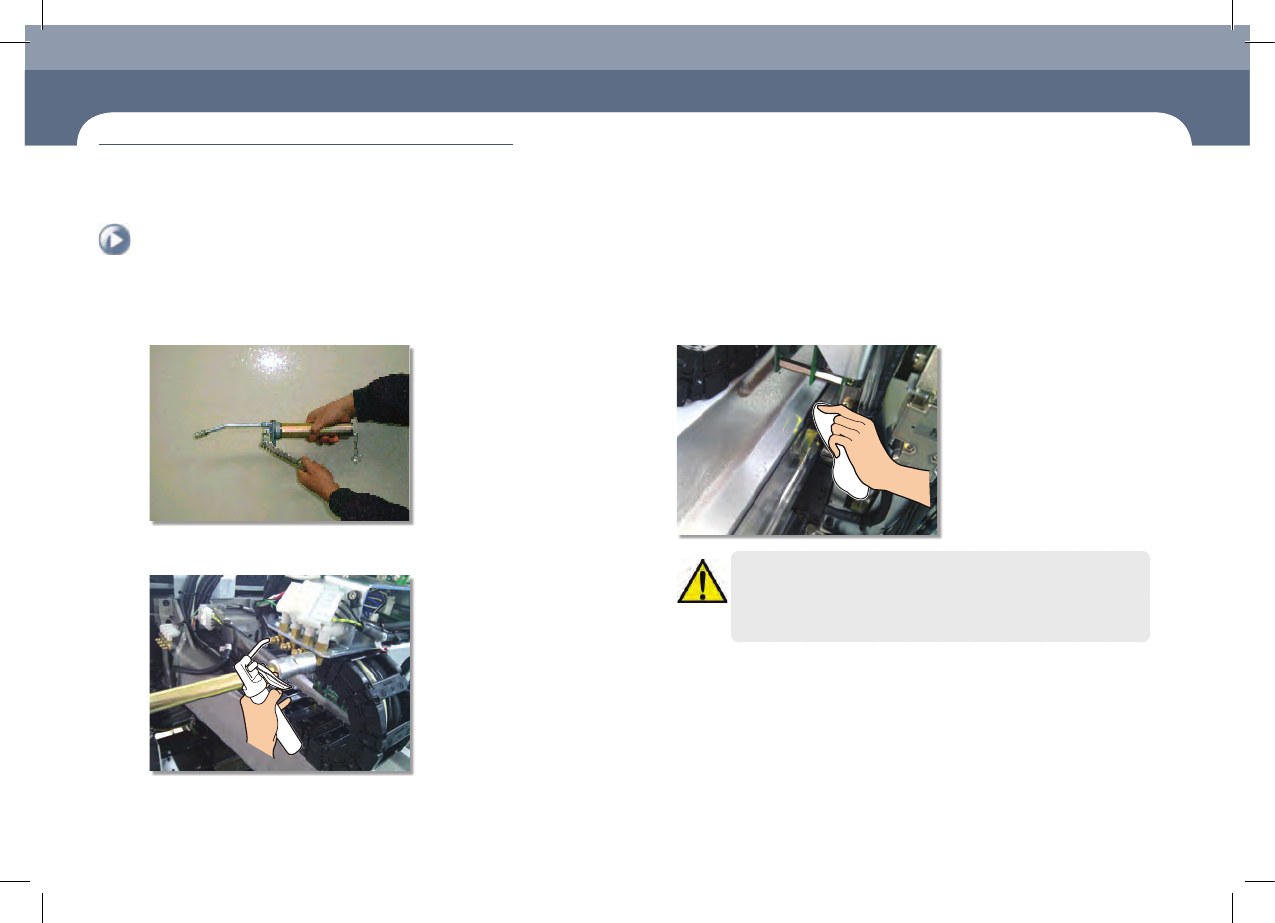

Step 6. 让后面的杆前进、用手排除里面的空气。
Step 7. 肉眼检查后、用手按住并适量注入。
Step 8. 注 油 后 、清 除 新 出 来 的 废 润 滑 脂 。
注 意
使用指定的注油器按照指定方法注入指定润滑脂。
不得使用其它方法注油。
设备的运行条件严酷时、请随时注意注油状态后进行注油。
Chapter 1
本部分介绍设备维护作业环境、作业工具、维修项目等。
维护条件
Fast Chip Shooter
SM471 PLUS Maintenance Handbook
1-16
维护用工具
维护条件
4. Grease List
Part No. Part Name
用途 规格 备注
HP09-000258 GREASE-GUN_MG70_THK
- Conveyor LM Guide
- X Frame LM Guide, Ball Screw
- Y Frame Ball Screw
- Y Frame LM Guide
THK / MG70
-70g 独家使用
GUN
CM01-900473 TRI-FLOW [59ML] - Nozzle TRI-FLOW
-
CM02-000083 GREASE-GREASE_AFE-CA+70_THK;SYNTHETIC,OL
- X Frame LM Guide, Ball Screw
- Y Frame Ball Screw
- Y Frame LM Guide
AFE-CA+70
-
CM02-000084 GREASE-GREASE_AFE-CA+400_THK;OIL,SYNTHET AFE-CA+400
-
CM02-900022 GREASE GADUS S2 V220-2
- Head Mirror CAM, LM Guide
- Conveyor LM Guide
- Conveyor Lead Screw
GADUS S2
V220-2
-
CM02-900008 GREASE AFF-70 - Head Spindle AFF-70
-
Chapter 2
维修检验事项
Fast Chip Shooter
SM471 PLUS Maintenance Handbook
2-1
每日检查项目
注油项目
Replacement
Time
参考事项 所需时间
注油周期
No.
注油项目 注油事项 工具
每日
D-1 Nozzle
检查及清扫
风枪
、
棉棒
、
推荐清洗液(Ethyl
Alcohol)
2
年
设备使用后
10
分钟
D-2 Dump Box
清扫
设备使用后
5
分钟
D-3 Feeder
及
Feeder Base
清扫 刷子
、
布块
设备使用后
10
分钟
D-4 Backup Table
清扫 布块
设备使用后
5
分钟
D-5 Air Filter
检查及更换
1
年
随时检查
30
分钟
D-6 Mist Separator Filter
检查及更换
1
年
随时检查
30
分钟
设定部品检验及交换周期
ㆍ 以规定使用环境为准。
ㆍ 使用条件比较恶劣时、检验周期及部品交换周期将会缩短。
ㆍ 在上表中、C/S指的是由本公司指定的C/S公司STS或海外的当地代理店(Local Agent)。
Chapter 2
维修检验事项
每日检查项目
