Chapter 2
维修检验事项
Fast Chip Shooter
SM471 PLUS Maintenance Handbook
2-8

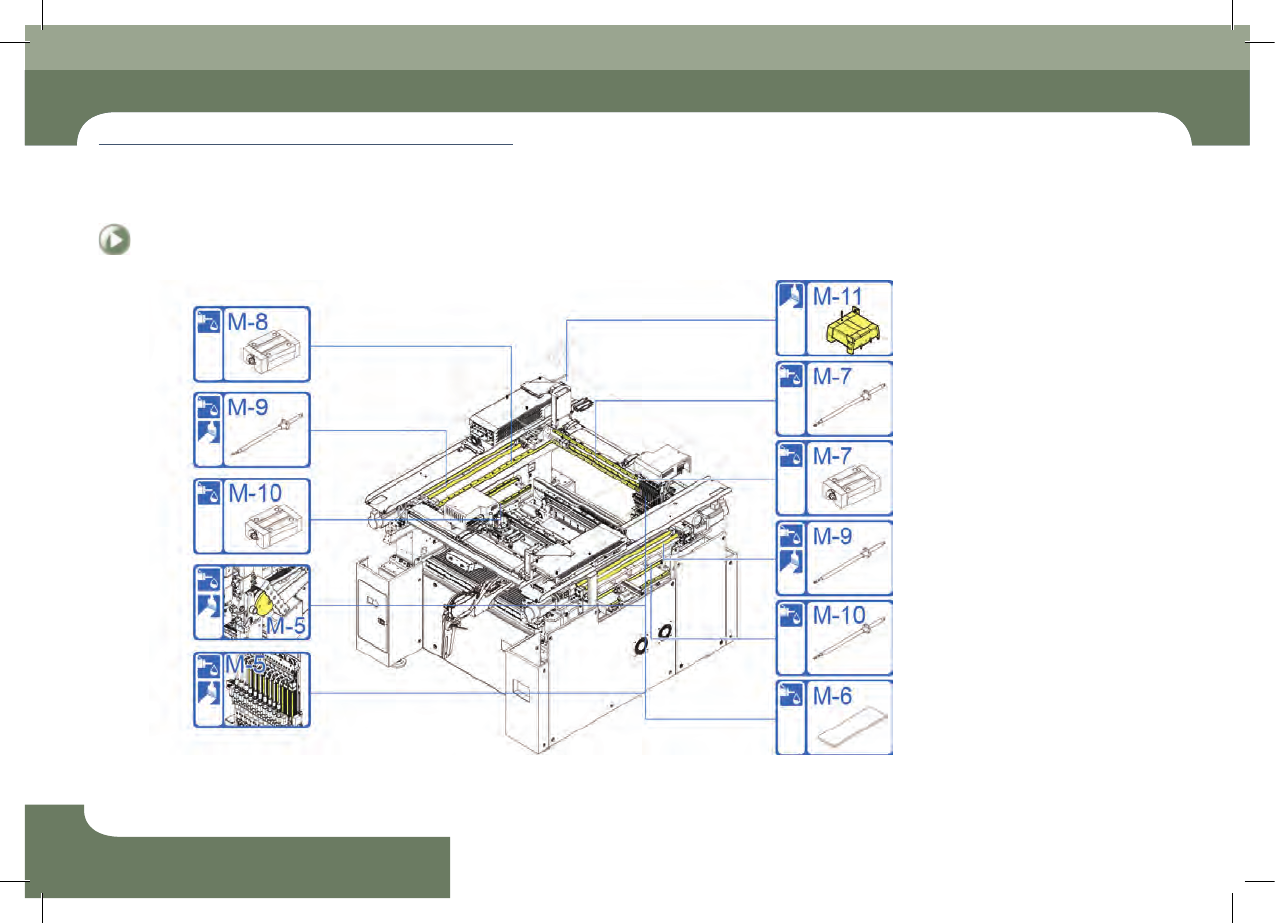

每月检查项目 (2/2)
维修检验事项
SM471 PLUS Maintenance Handbook
3-1
Chapter 3
每日检查
Fast Chip Shooter
Nozzle的检查及清扫
Chapter 3
每日检查
防止因Nozzle的堵塞及碎裂产生的PCB不良
维护工具
推荐清洗液(Ethyl Alcohol)、Air Gun、吸嘴用润滑油、喷射用吸管、内孔穿透用别针、
空气喷射器
措施
Step 1. 参考详见"4. Front X-Frame 前面移动" (第1-3页) 和 "Rear X
Frame 后面移动" (第1-7页)把各X Frame向两端进行移动。
Step 2. 按OP面板的'EMG'按钮停止作业后、依次按'STOP','RESET'按钮。
详细内容请参阅详见"2. 紧急停止" (第1-2页)
Step 3. 手动卸装Head Assembly(Gantry 1,Gantry2)和 ANC的Nozzle
注 意
手动卸装ANC的Nozzle之前必须先记住Nozzle的布置后ANC的Nozzle。
清扫完后把ANC的Nozzle布置成清扫及注油之前的状态进行使用。

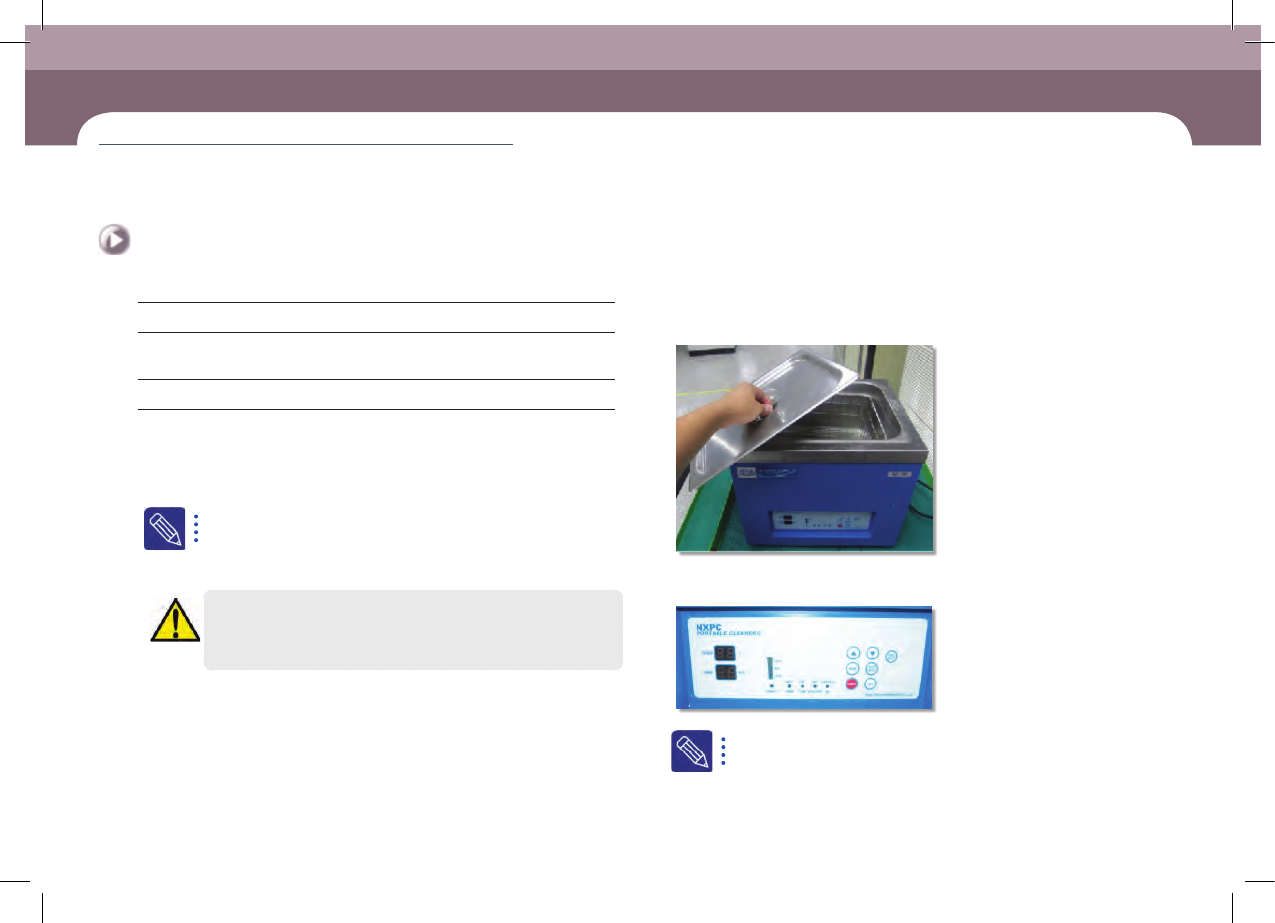

Step 4. 打开超音波清洗器盖
Step 5. 设置超音波清洗器的时间。(一般情况下清洗3~5分钟)
有可能超音波清洗机的种类和Setting方法与照片略有差异。
Nozzle
的检查及清扫
(所需时间: 10分 / No. D-1)
SM471 PLUS Maintenance Handbook
3-2
Chapter 3
每日检查
Fast Chip Shooter
Nozzle的检查及清扫
每日检查
Step 6. 把Nozzle安装于Nozzle网上
Nozzle Hole
吸嘴网

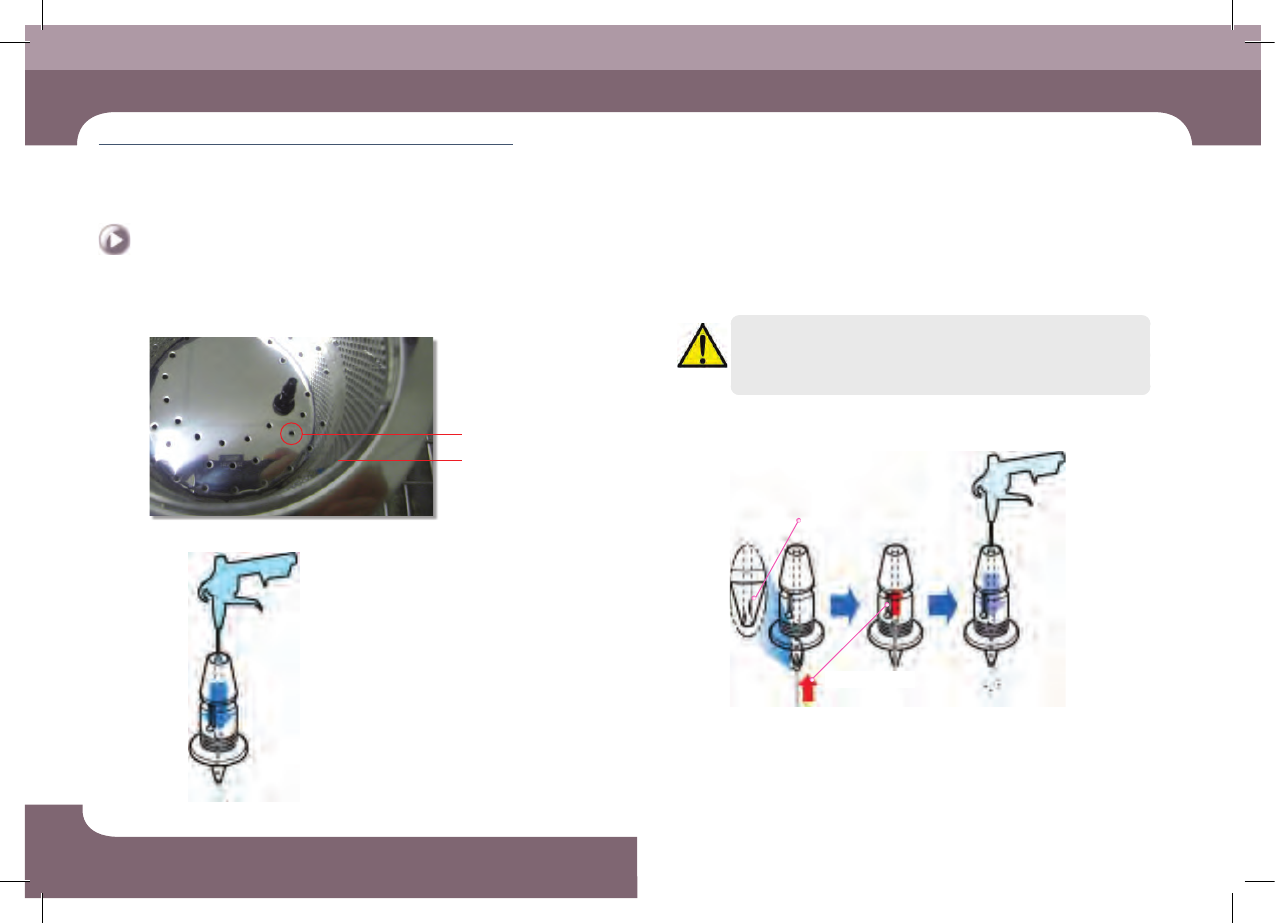

Step 7. 用超音波清洗器进行清洗后用风枪喷射Nozzle的孔。
Air gun
Nozzle
Hole
压缩空气喷射方向
注 意
在使用风枪时如果不戴保护眼镜可能会伤害到眼睛。
请在使用风枪时戴上保护眼镜。
Step 8. 如 果 Nozzle内 径 中 残 留 杂 物（ solder paste等 ）时 用 Pin贯通内径后
用风枪通过Nozzle的孔进行清扫
残存异物(solder paste 等)
内孔穿透用别针
别针插入方向
Air gun
压缩空气射方向
ㆍ 如果没有清除杂物（solder paste等）时请重复清扫一次
