SM471 PLUS Maintenance Handbook
3-5
Chapter 3
每日检查
Fast Chip Shooter

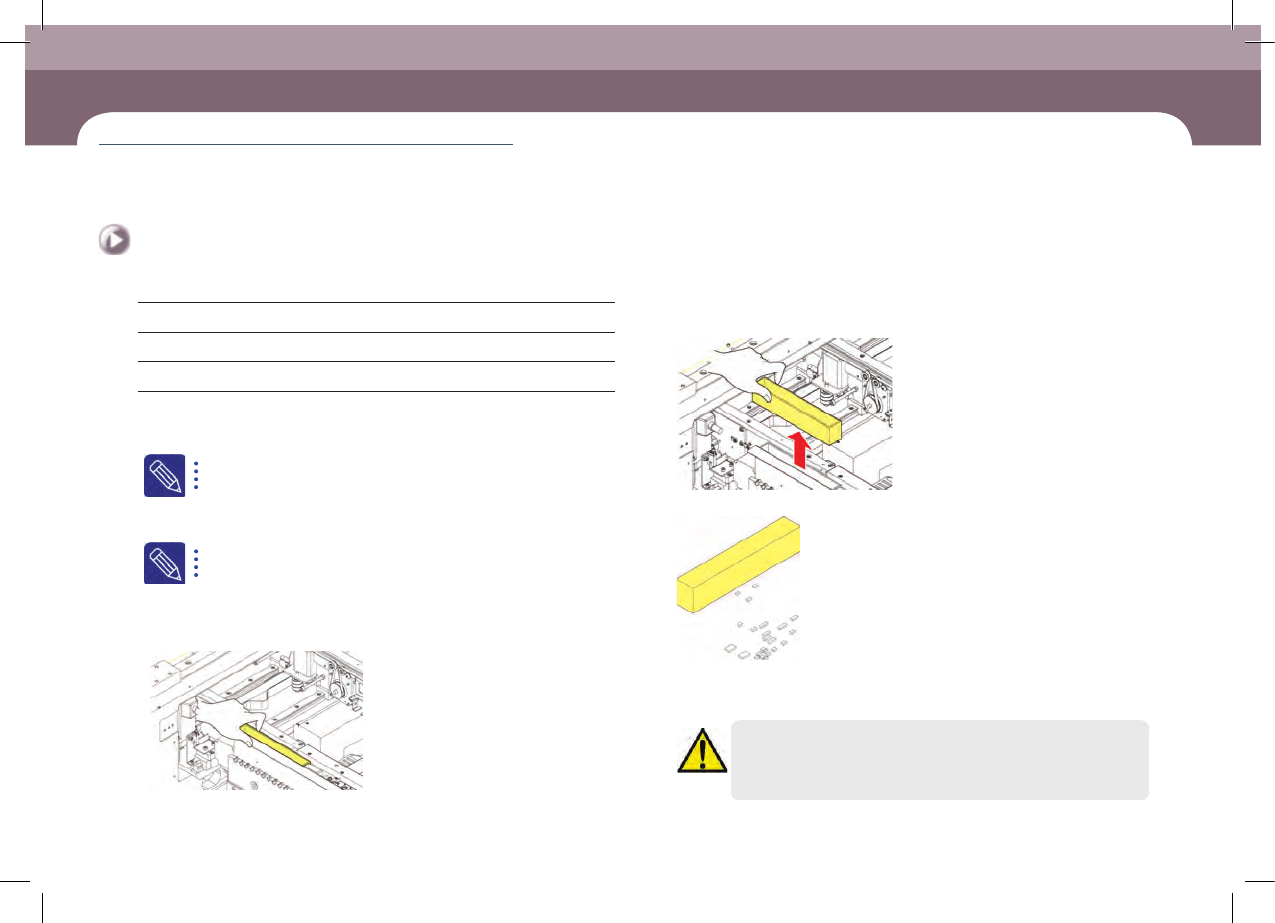

Dump Box 清扫
防止Dump Box内NG部件充溢流入设备内部
维护工具
布块、单面刷
措施
Step 1. 按下"Feeder Change"使Front/Rear X Frame移动到设备的中
间位置。
详细内容请参阅详见"3. Front/Rear X Frame移动到设备的中间位置" (
第1-2页)
Step 2. 按OP面板的'EMG'按钮停止作业后、依次按'STOP','RESET'按钮。
详细内容请参阅详见"2. 紧急停止" (第1-2页)
Step 3. 清空Dump Box内NG部件
① 举起Dump Box
② 分离
Dump
Box
③ 清空
NG
部件
Step 4. 参考详见"3. 撤销紧急停止" (第1-10页)解除紧急停止后重新进
行作业
注 意
把没有进入抛料盒(Dump Box)而掉到下面的元件清除掉
Dump
Box
清扫
(所需时间: 5分 / No. D-2)
SM471 PLUS Maintenance Handbook
3-6
Chapter 3
每日检查
Fast Chip Shooter
清扫Feeder及Feeder Base
每日检查
清扫Feeder及Feeder Base 可以防止Feeder安装错误及接口的接触不良。
维护工具
刷子
措施
Step 1. 按下"Feeder Change"使Front/Rear X Frame移动到设备的中
间位置。
详细内容请参阅详见"3. Front/Rear X Frame移动到设备的中间位置" (
第1-2页)
Step 2. 按OP面板的'EMG'按钮停止作业后、依次按'STOP','RESET'按钮。
详细内容请参阅详见"2. 紧急停止" (第1-2页)
Step 3. 从Feeder bass分离Feeder。
① 后拉GRIP
② 除去
COVER
TAPE
③ 卸载供料器
清扫
Feeder
及
Feeder
Base
(所需时间: 10分 / No. D-3)
SM471 PLUS Maintenance Handbook
3-7
Chapter 3
每日检查
Fast Chip Shooter

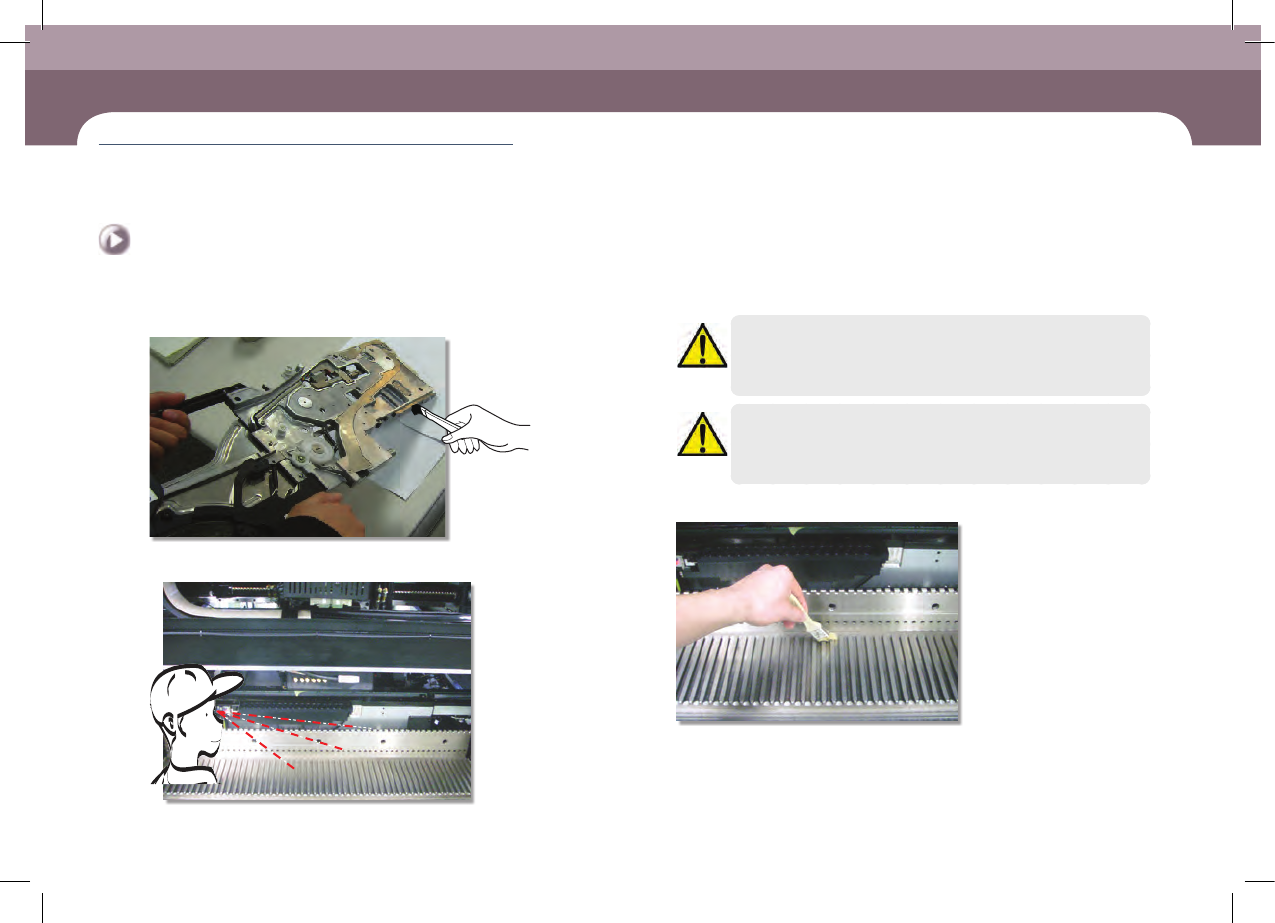

清扫Feeder及Feeder Base
Step 4. 用刷子清扫Feeder连接器和install Guide
Step 5. 用肉眼确认Feeder base slot和连接器中是否有杂物。
注 意
未进行肉眼检验或扫除供料台顶面和供料器Slot状态下、将供料器安装
在供料台时、可能会带来供料器安装、卸装不便。
注 意
安装供料器时，与平时不同卡住的话不要强制安装供料器、供料器卸装
后肉眼检验供料台顶面，必要时请进行扫除后安装供料器。
Step 6. 利用单面刷清扫Feeder base slot和连接器
