SM 471 PLU S Ma in ten an c e Ha nd b oo k 3-9 Chap ter 3 每日检查 Fas t Chip Sh oot er 清扫Backup Table 如果焊料等杂物掉落到设备内部发生故障、因此预防此现象。 维护工 具 超细纤维布，清洗液 措施 Step 1. 选择 'P CB 编辑 ' 菜单的 ' 基板 ' 子 菜单 后 、 < 7. 板 的 …
SM471 PLUS Maintenance Handbook
3-8
Chapter 3
每日检查
Fast Chip Shooter
清扫Feeder及Feeder Base
每日检查

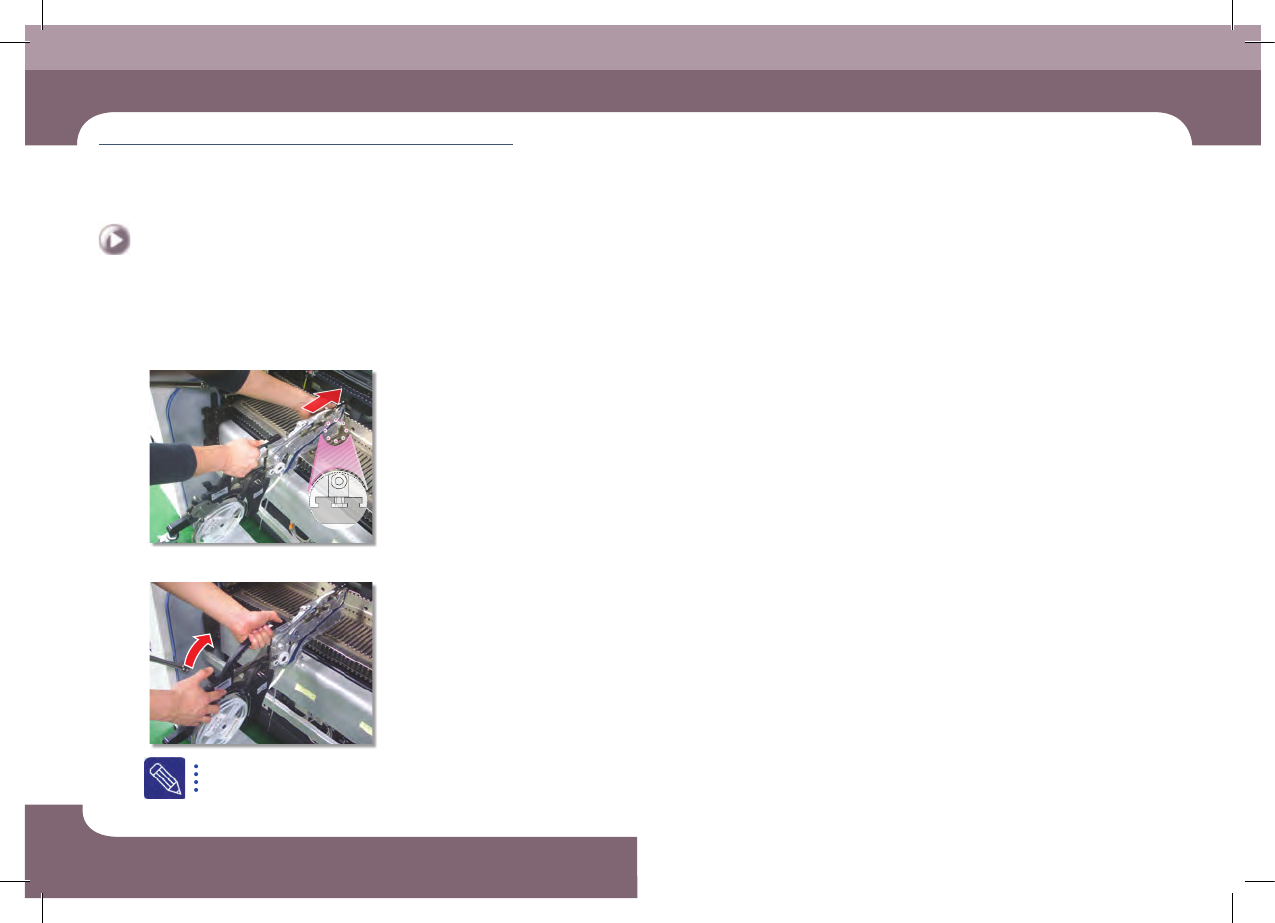

Step 7. 重新设置feeder
① 在相应 Slot固定供料器
② 固定把手(
Grip
)
正常安装时、LED color将成为green
SM471 PLUS Maintenance Handbook
3-9
Chapter 3
每日检查
Fast Chip Shooter
清扫Backup Table
如果焊料等杂物掉落到设备内部发生故障、因此预防此现象。
维护工具
超细纤维布，清洗液
措施
Step 1. 选择'PCB编辑'菜单的'基板'子菜单后、 <7.板的大小>领域输入Y方
向最大值'200'后、单击 <传送轨道宽度>按钮。
1
2
3
Step 2. 参 考 详见"5. Front X Frame 后面移动" (第1-4页)使Front X
Frame Assembly向背面进行移动
Step 3. 按OP面板的'EMG'按 钮停止作业后、依次按'STOP','RESET'按钮。
详细内容请参阅详见"2. 紧急停止" (第1-2页)
Step 4. 除去BACKUP PIN
清扫
Backup
Table
(所需时间: 5分 / No. D-4)
SM471 PLUS Maintenance Handbook
3-10
Chapter 3
每日检查
Fast Chip Shooter
清扫Backup Table
每日检查

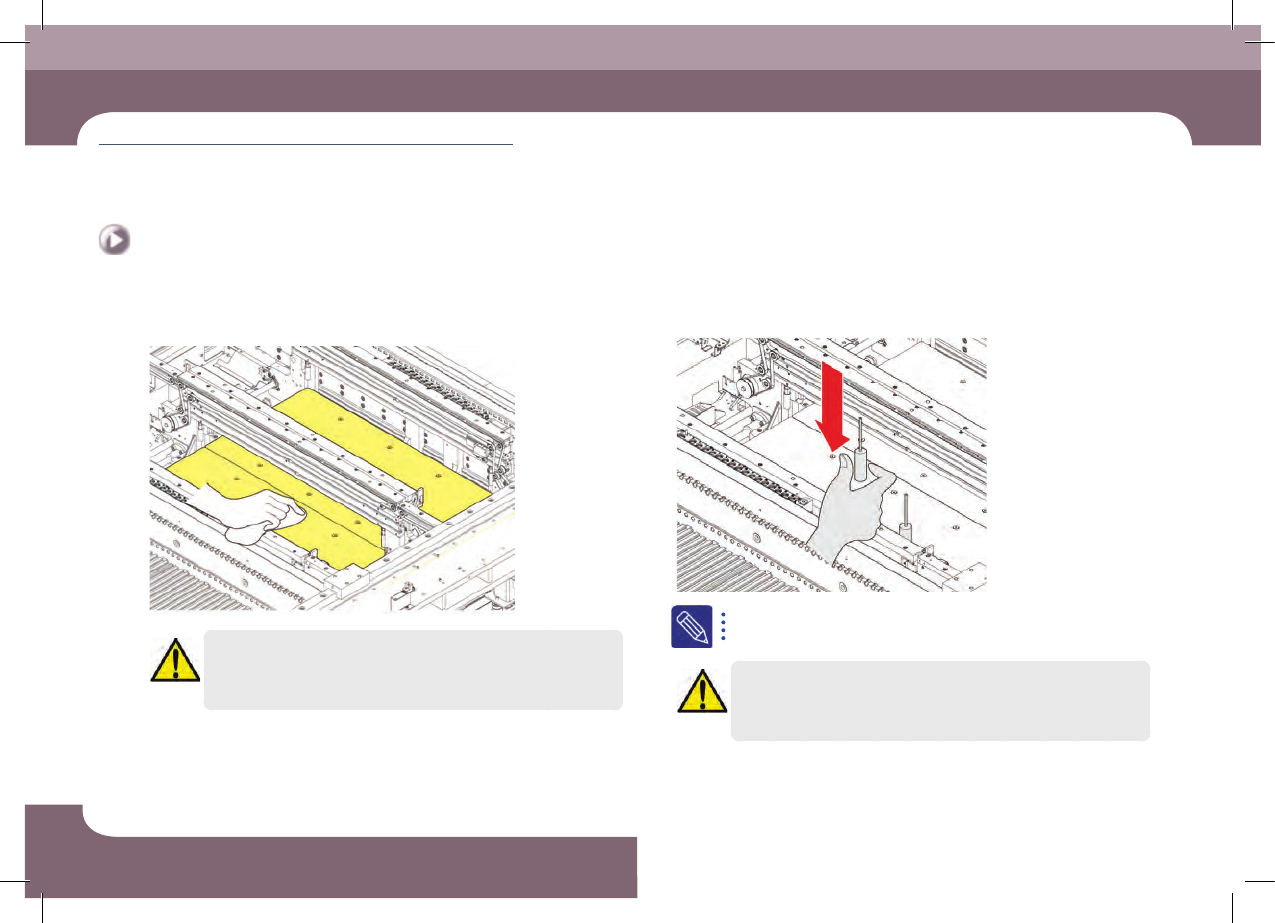

Step 5. 用超细纤维布擦拭Backup Table的顶面
注 意
请禁止用Air吹走杂物、否则焊料等杂物掉落到下部发生故障
Step 6. 重新设置Backup Pin
关于Backup Pin配置的详细内容请参阅"Operation Handbook <PART
VI> Backup Pin配置"的第57页
注 意
请务必在BACKUP TABLE上升状态下设置BACKUP PIN。
Step 7. 参 考 详见"3. 撤销紧急停止" (第1-10页)解除紧急停止后重新进行
作业
