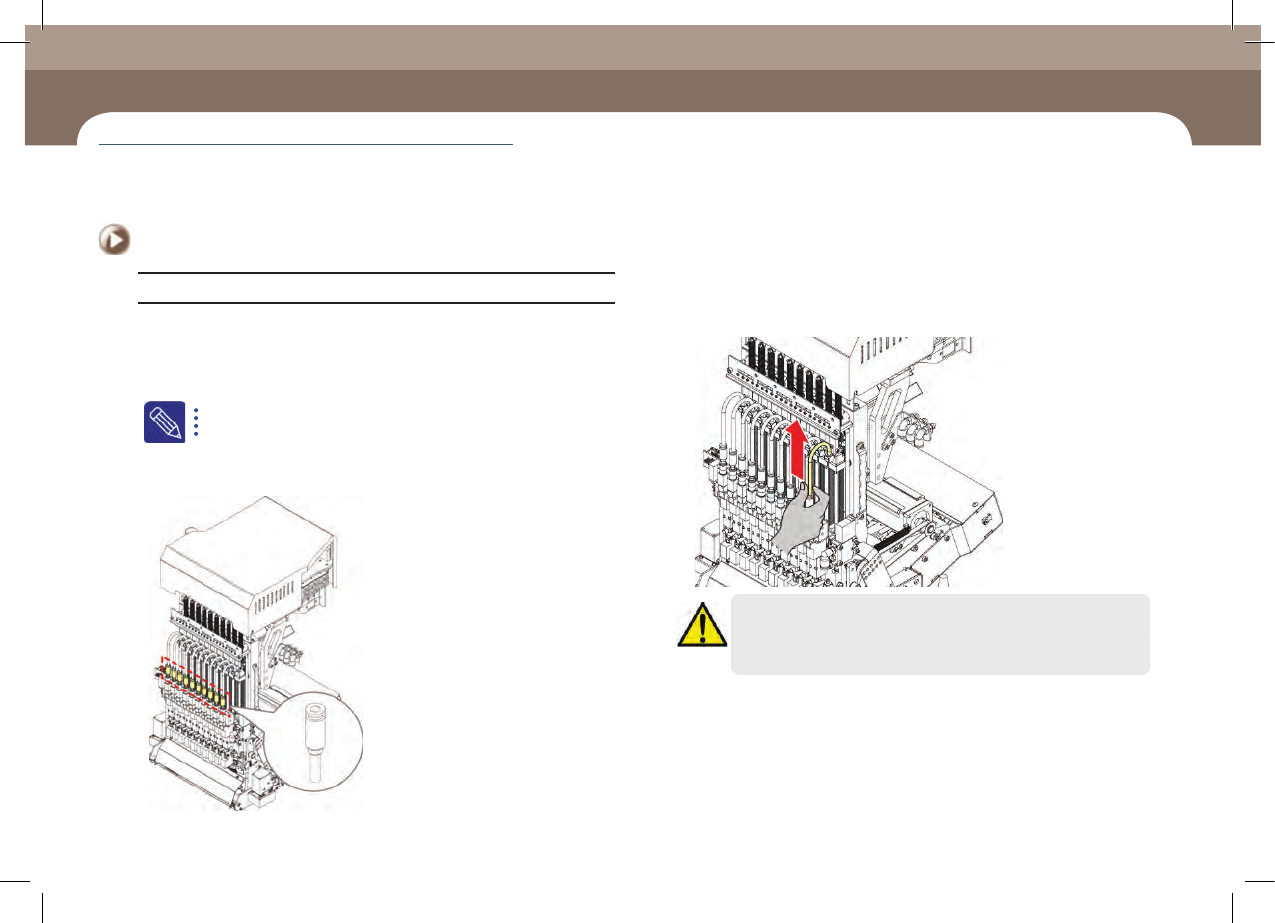

每周检查 Chap ter 4 Fas t Chip Sh oot er SM 471 PLU S Ma in ten an c e Ha nd b oo k 4-6 Head Vacuum Filter检查及更换 每周检查 Step 5. 更换 Fi lter El ement Step 6. 参 考 详见 "3 . 撤销 紧 急 停止 " (第1 -1 0页) 解除紧 急停 止后重新 进 行作业 注 意 真空过滤…
每周检查
Chapter 4
Fast Chip Shooter
SM471 PLUS Maintenance Handbook
4-5
Head Vacuum Filter检查及更换
Head
Vacuum
Filter
检查及更换
措施
Step 1. 参考详见"4. Front X-Frame 前面移动" (第1-3页) 和 "Rear X
Frame 后面移动" (第1-7页)把各X Frame向两端进行移动。
Step 2. 按OP面板的'EMG'按钮停止作业后、依次按'STOP','RESET'按钮。
详细内容请参阅详见"2. 紧急停止" (第1-2页)
Step 3. 检查Vacuum Filter变色与否（检查过滤器变色周期：建议每月1
次）
Step 4. 从真空过滤器分离圈管
注 意
检查或交换Vacuum Filter后，请查看Filter和Tube的组装状态。
(所需时间: 30分 / No. W-4)
每周检查
Chapter 4
Fast Chip Shooter
SM471 PLUS Maintenance Handbook
4-6
Head Vacuum Filter检查及更换
每周检查
Step 5. 更换Filter Element
Step 6. 参考详见"3. 撤销紧急停止" (第1-10页)解除紧急停止后重新进
行作业
注 意
真空过滤器以每周进行检查并且至少在6个月内更换、如此才能正常地
形成可以吸附(Pickup)元器件的真空。
注 意
电磁阀是消耗品、为了让电磁阀稳定地发挥其功能、建议每两年更换一
次电磁阀。
每月检验
Chapter 5
Fast Chip Shooter
SM471 PLUS Maintenance Handbook
5-1
Head Spindle清扫
维护工具
清洗液、超细纤维布、Air gun
措施
Step 1. 参考详见"4. Front X-Frame 前面移动" (第1-3页) 和 "Rear X
Frame 后面移动" (第1-7页)把各X Frame向两端进行移动。
Step 2. 按OP面板的'EMG'按钮停止作业后、依次按'STOP','RESET'按钮。
详细内容请参阅详见"2. 紧急停止" (第1-2页)
Step 3. 从真空过滤器分离圈管
Chapter 5
每月检验
Step 4. 拆下相应的吸嘴
Head
Spindle
清扫
(所需时间: 30分 / No. M-1)
