每月检验 Chap ter 5 Fas t Chip Sh oot er SM 471 PLU S Ma in ten an c e Ha nd b oo k 5-5 Cover的Cooling Fan Filter更换 Cover 的 Cooling Fan Filter 更换 维护工 具 真空清扫器 措施 Cooling Fan Filter Cooling Fan Filter Cover Step 5. 如下图 的 顺 序 拆 …
每月检验
Chapter 5
Fast Chip Shooter
SM471 PLUS Maintenance Handbook
5-4
Cover Cooling Fan 检查及清扫
每月检验
Cover
Cooling
Fan
检查及清扫
维护工具
真空清扫器, (+)起子
措施
Step 1. 参考详见"1. 切断电源步骤" (第1-1页)关闭设备的电源
Step 2. 利用十字(+)起子拆下Fan Filter及Fan。
如果因为与旁边的设备构成生产线而无法确保足以拆卸FAN的空间，则在
没有分离Filter与FAN的状态下利用风枪清扫。
Step 3. 用真空清扫器清扫Cooling Fan,Filter。
Step 4. 清扫后打开总开关检查Cooling Fan的噪音及运行状态。
如果有异常噪音及运行异常则重新关闭设备的主电源后更换冷却扇。
注 意
打开设备主电源时冷却扇启动、可能手受到伤、误动电缆等可能会触电
因此操作时需要特别注意
注 意
更换冷却扇伴随危险、请与本公司C/S公司(STS)或当地代理店(Local
Agent)咨询后采取措施
(所需时间: 10分 / No. M-3)
每月检验
Chapter 5
Fast Chip Shooter
SM471 PLUS Maintenance Handbook
5-5
Cover的Cooling Fan Filter更换
Cover
的
Cooling
Fan
Filter
更换
维护工具
真空清扫器
措施
Cooling Fan Filter
Cooling Fan Filter Cover
Step 5. 如下图的顺序拆卸后清扫Filter。( 如 果 Filter破损请更换Fillter)
ㆍ Cooling Fan Cover 分离
ㆍ Cooling Fan Fan Filter 更换
ㆍ 使用真空清扫器清扫Filter
注 意
水洗冷却风扇的过滤器、会引起过滤器硬化、发生损坏。
Step 6. 参考详见"3. 撤销紧急停止" (第1-10页)解除紧急停止后重新进行
作业
(所需时间: 15分 / No. M-4)
每月检验
Chapter 5
Fast Chip Shooter
SM471 PLUS Maintenance Handbook
5-6

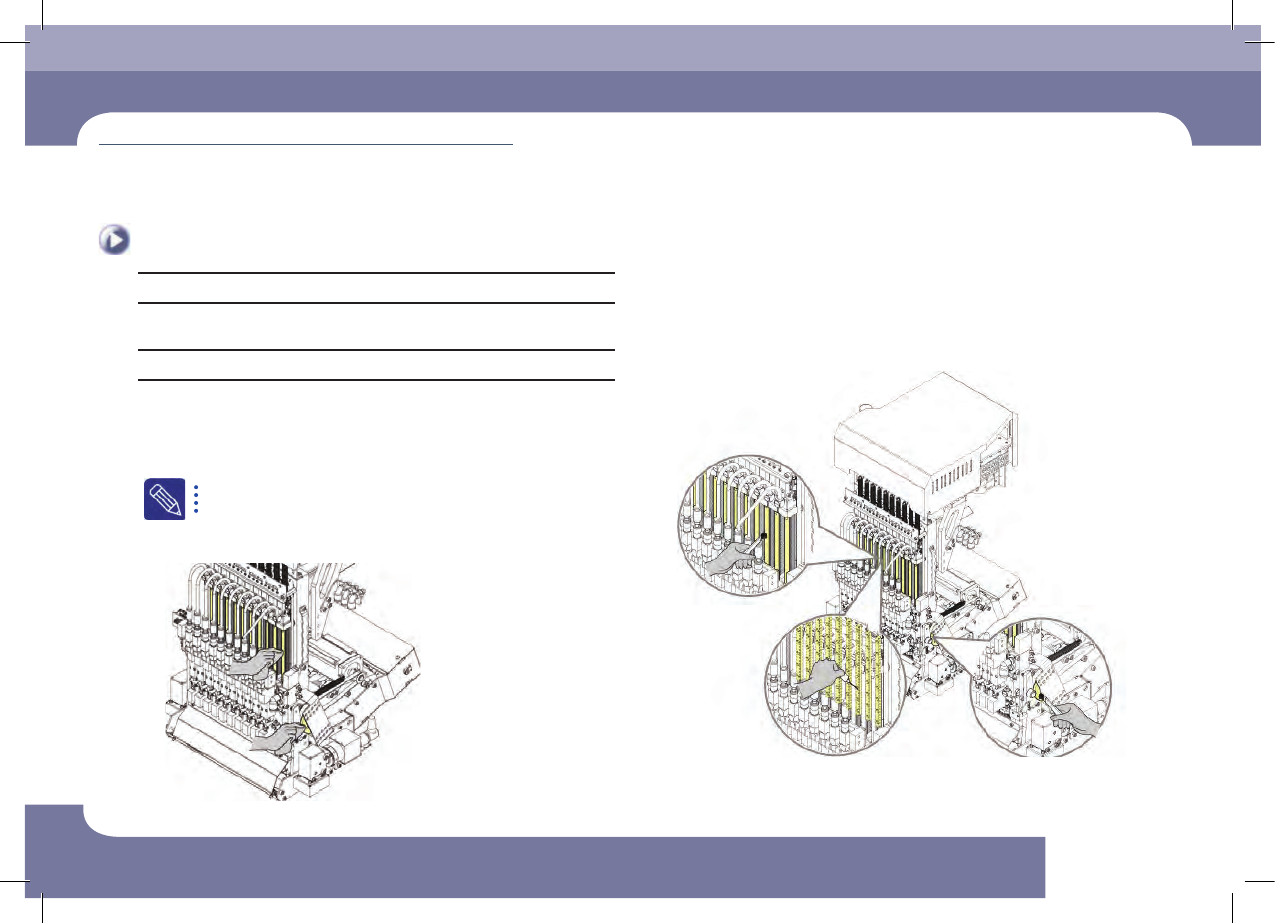

Head Spindle, Mirror CAM 清扫及涂油脂
每月检验
维护工具
超细纤维布块、刷子、注油器、注射器, GREASE GADUS S2 V220-2, GREASE AFF-
70
措施
Step 1. 参考详见"4. Front X-Frame 前面移动" (第1-3页) 和 "Rear X
Frame 后面移动" (第1-7页)把各X Frame向两端进行移动。
Step 2. 按OP面板的'EMG'按钮停止作业后、依次按'STOP','RESET'按钮。
详细内容请参阅详见"2. 紧急停止" (第1-2页)
Step 3. 用超细纱布清扫LM guide rail及Ball Spline, Mirror CAM
Step 4. 用注射器在LM guide rail涂Grease和用小brush在Ball Spline及
Mirror CAM涂Grease (Mirror CAM, LM GUide: GREASE
GADUS S2 V220-2, Ball Spline: GREASE AFF-70)
Step 5. 参考 详见"3. 撤销紧急停止" (第1-10页)解除紧急停止后重新进
行作业
Head Spindle, Mirror CAM 清扫及涂油脂
(所需时间: 30分 / No. M-5)
