每月检验
Chapter 5
Fast Chip Shooter
SM471 PLUS Maintenance Handbook
5-8
X Frame LM Guide,Ball Screw清扫及注油
每月检验
维护工具
超细纤维布块、刷子、注油器、
(Grease-Gun_Mg70_THK)、
GREASE-GREASE_AFE-CA
措施
Step 1. 参考详见"4. Front X-Frame 前面移动" (第1-3页) 和 "Rear X
Frame 后面移动" (第1-7页)把各X Frame向两端进行移动。
Step 2. 按OP面板的'EMG'按钮停止作业后、依次按'STOP','RESET'按钮。
详细内容请参阅详见"2. 紧急停止" (第1-2页)

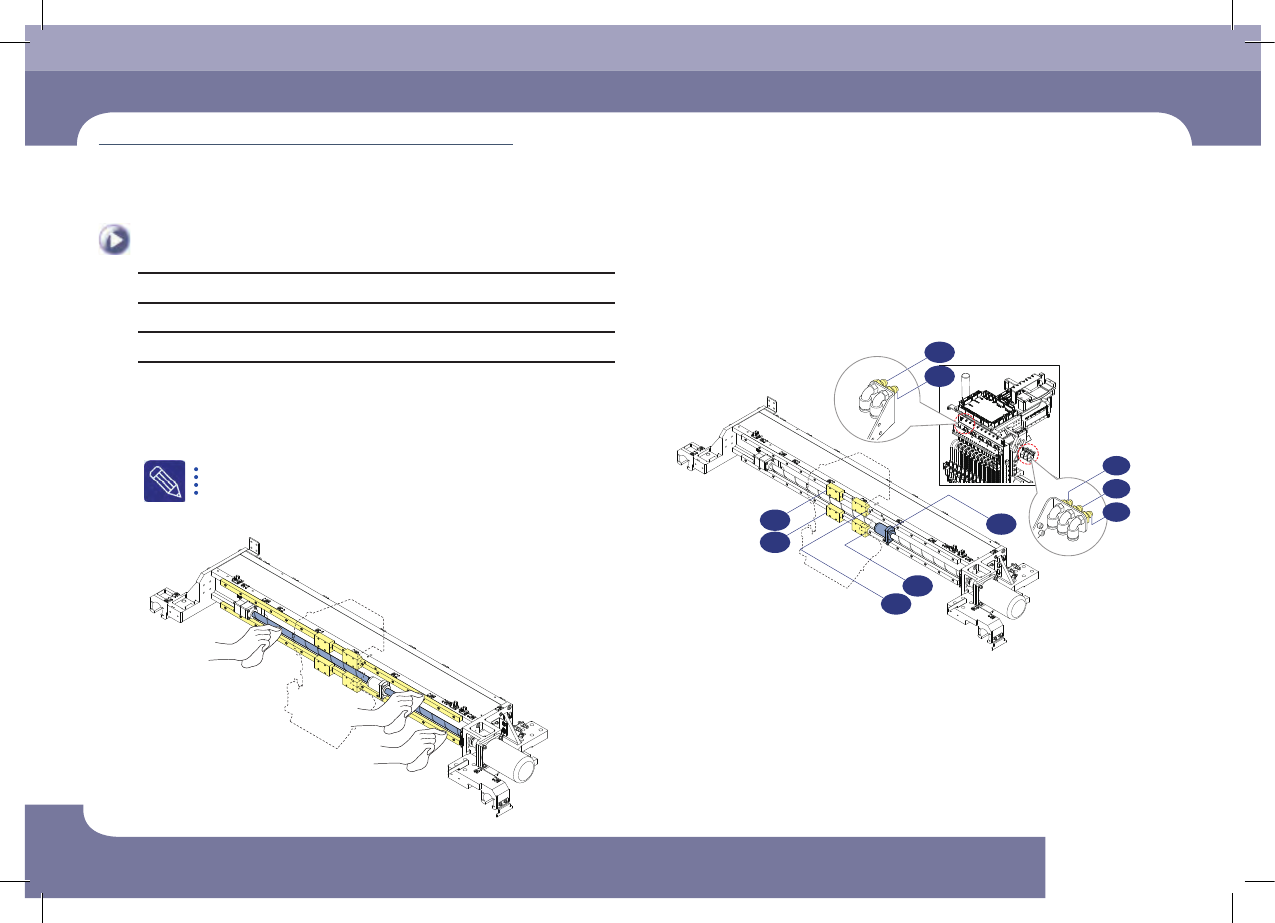

Step 3. 用超细纤维布清扫LM Guide Rail及 Ball Screw
X
Frame
LM
Guide,Ball
Screw
清扫及注油
Step 4. 用Grease 注油器给Grease注油
A1
B
A4
A3
A2
A2
A3
A4
B
A1
(所需时间: 60分 / No. M-7)
每月检验
Chapter 5
Fast Chip Shooter
SM471 PLUS Maintenance Handbook
5-9
X Frame LM Guide,Ball Screw清扫及注油

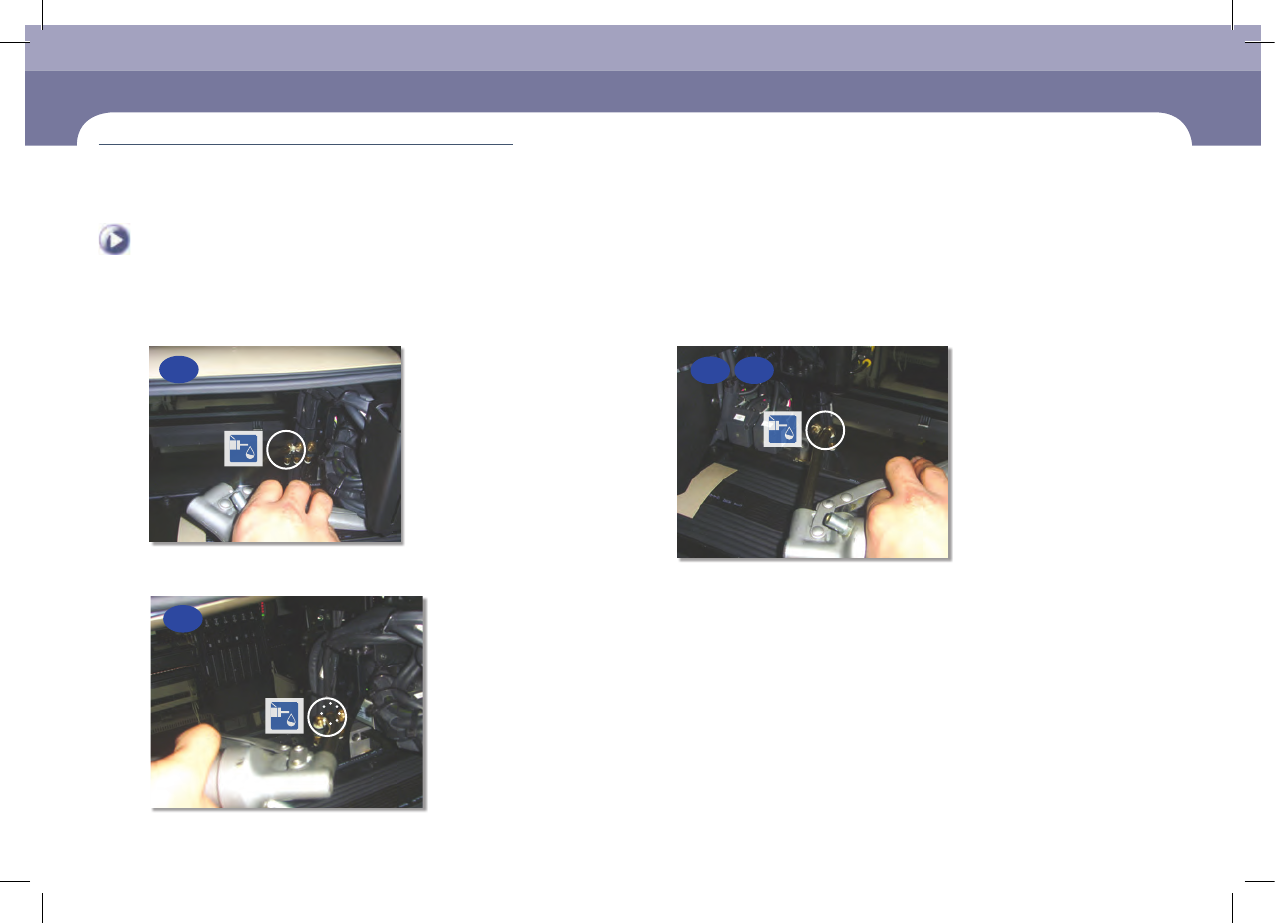

Step 5. 利用Grease注油器往左侧LM Guide Block(A1)( A4)注油
A1
Step 6. 利用Grease注油器往Ball Screw Nut(B)注油
B
Step 7. 利用Grease注油器往右侧LM Guide Block(A2)( A3)注油
ㆍ Rear Head Assembly也同样进行作业
A2 A3
每月检验
Chapter 5
Fast Chip Shooter
SM471 PLUS Maintenance Handbook
5-10
X Frame LM Guide,Ball Screw清扫及注油
每月检验

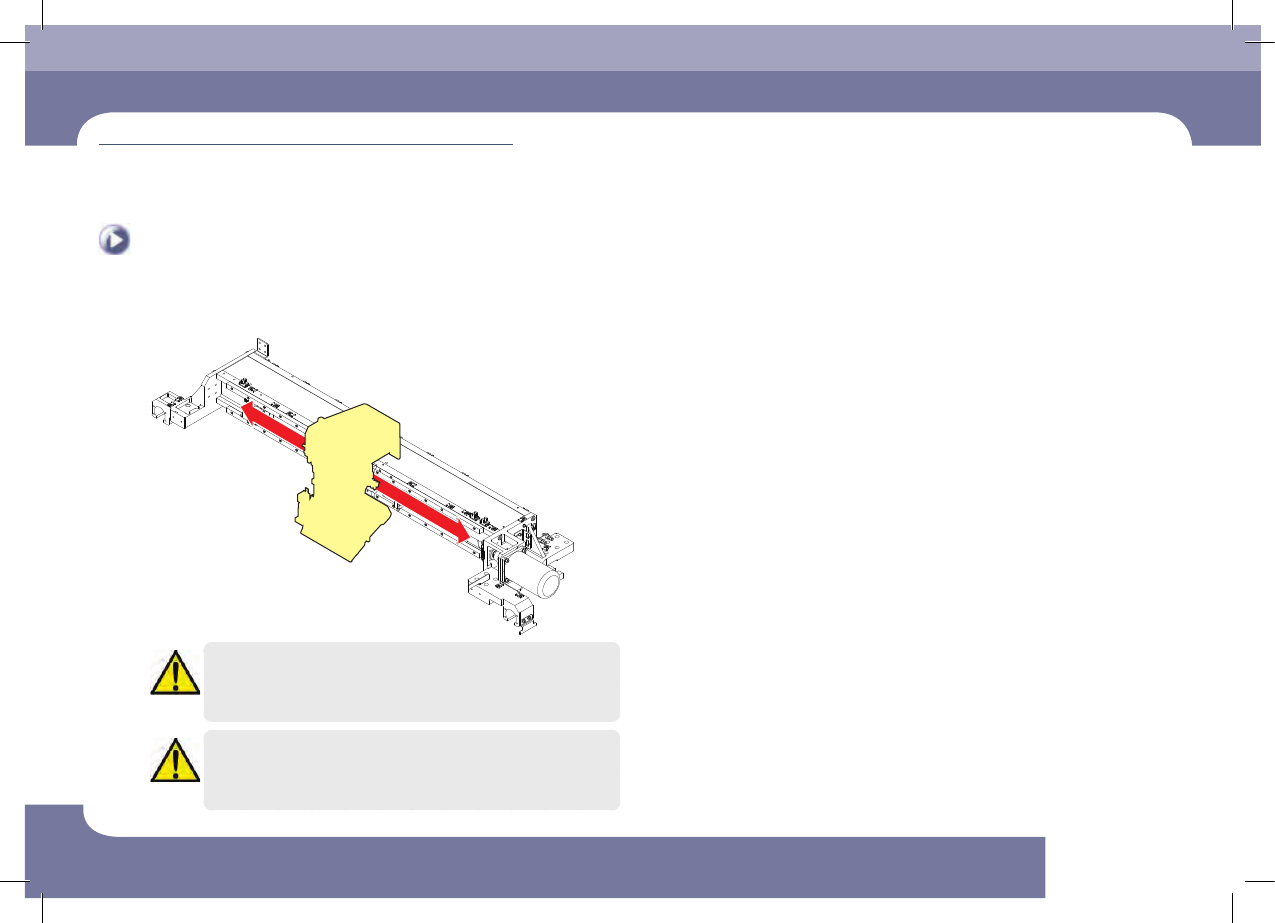

Step 8. 使Head Assembly沿着左右方向往复移动3或4次。
注 意
使用指定的注油器、把指定的润滑脂用指定的方法进行注油。不使用其
他方法进行注油。
注 意
设备运行的环境不佳时请随时确认注油状态进行注油。
Step 9. 参考详见"3. 撤销紧急停止" (第1-10页)解除紧急停止后重新进
行作业
