每月检验
Chapter 5
Fast Chip Shooter
SM471 PLUS Maintenance Handbook
5-15

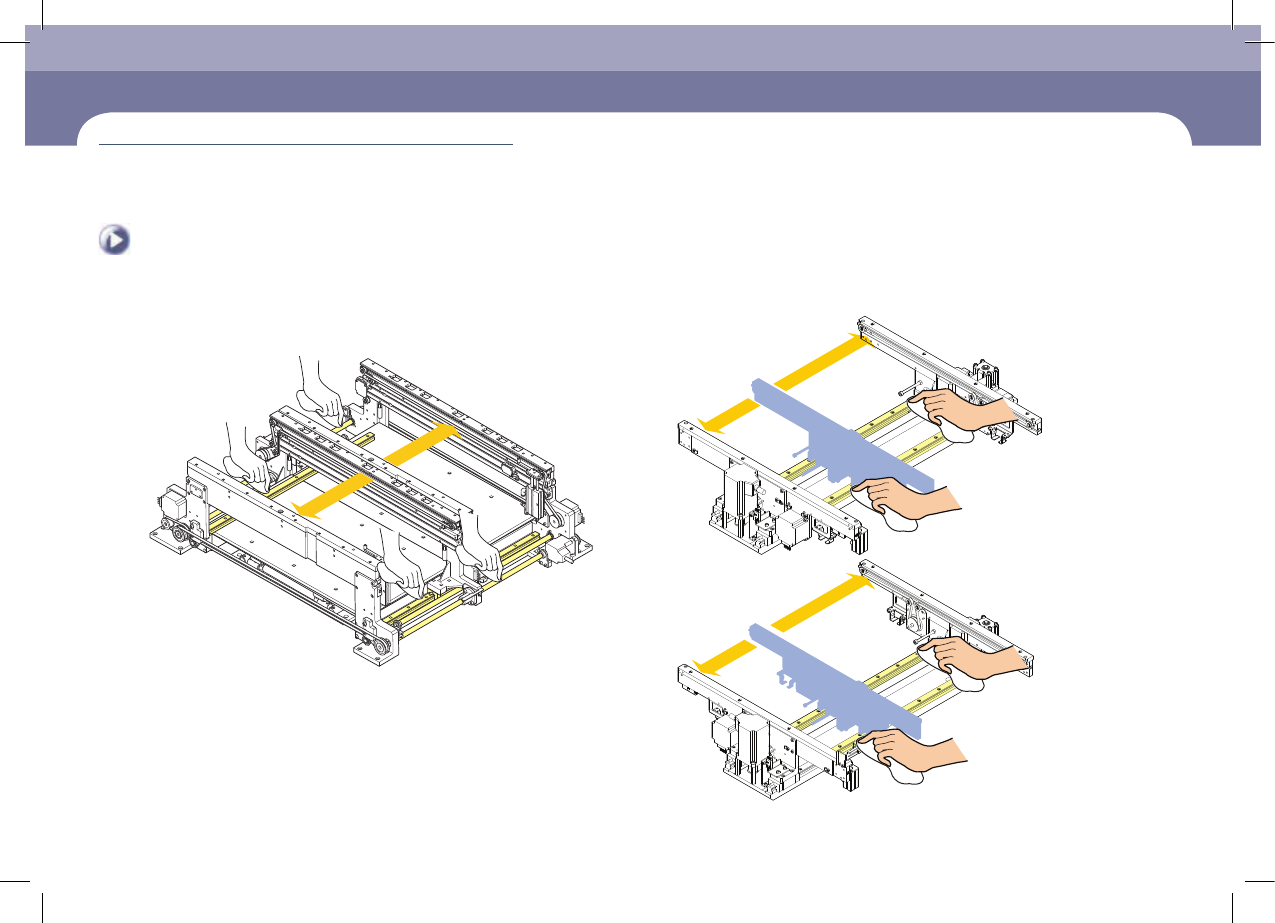

Y Frame Ball Screw清扫及注油
A1
A2
B1
B2
A1 B1
A2
B2
Step 4. 使Front/Rear X Frame沿着前后方向往复移动3次。
注 意
使用指定的注油器、把指定的润滑脂用指定的方法进行注油。
不使用其他方法进行注油。
注 意
设备运行的环境不佳时请随时确认注油状态进行注油。
每月检验
Chapter 5
Fast Chip Shooter
SM471 PLUS Maintenance Handbook
5-16

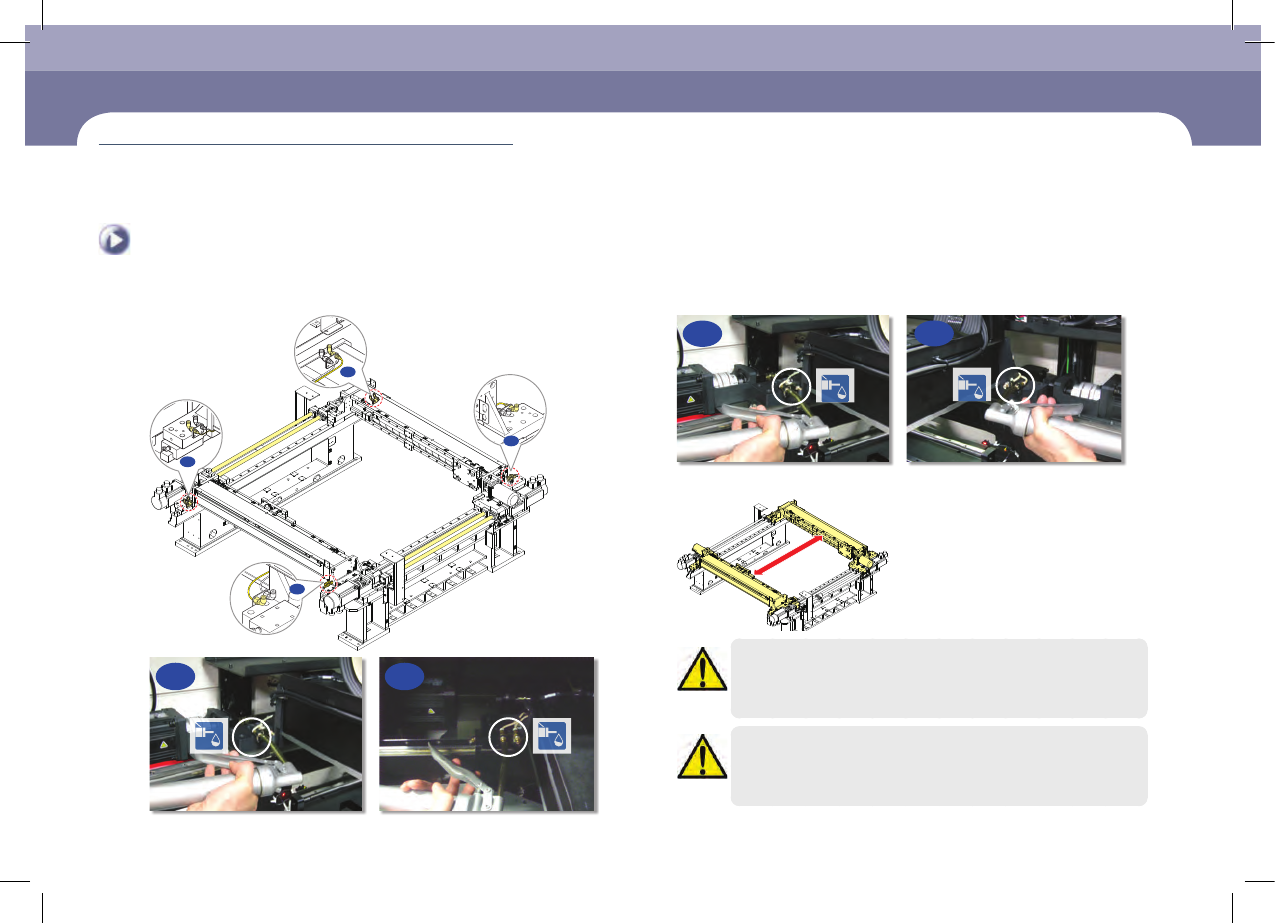

Conveyor Lead Screw,LM Guide清扫及注油及涂抹
每月检验
可以防止相应部位的摩擦变形或温度上升产生的故障
维护工具
超细纤维布块、刷子、注油器、(Grease-Gun_Mg70_THK)、GREASE GADUS S2
V220-2
措施
Step 1. 参考详见"5. Front X Frame 后面移动" (第1-4页)使Front X
Frame Assembly向背面进行移动
Step 2. 按OP面板的'EMG'按钮停止作业后、依次按'STOP','RESET'按钮。
详细内容请参阅详见"2. 紧急停止" (第1-2页)
Step 3. 调节传送轨宽度
1
2
3

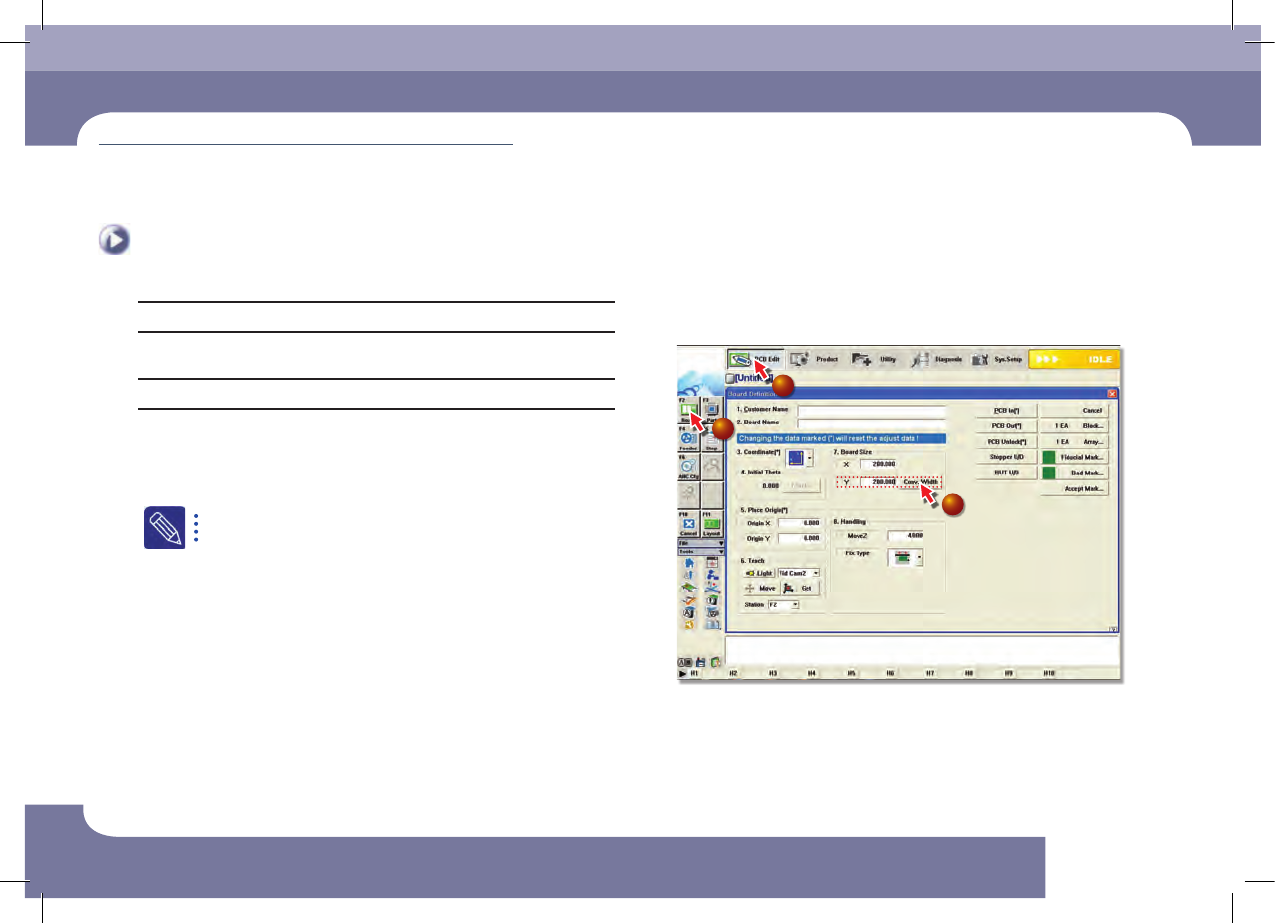

① 选择'PCB编辑'菜单
② 选择
'
基板
'
子菜单
③ <
7.
板的大小>领域输入
Y
方向最大值
'200'
后，点击 <传送轨道宽度>按钮
Conveyor
Lead
Screw,LM
Guide
清扫及注油及涂抹
(所需时间: 30分 / No. M-10)
每月检验
Chapter 5
Fast Chip Shooter
SM471 PLUS Maintenance Handbook
5-17
Conveyor Lead Screw,LM Guide清扫及注油及涂抹
Step 4. 使用超细纱布清除Work Station,Exit Station,Entry Station的
Lead Screw与LM Guide Rail的灰 尘等杂质。
460mm
40mm
Work Station
460mm
40mm
Entry Station
460mm
40mm
Exit Station
