1 - 31
Student Guide SIPLACE HF/HF3
Edition 09/2005 10 Sitest
31
10.2.7.7 Calibration function FC camera Twin head
Wählt den
Twin Head 1-2 aus.
Aufruf der Ansicht für die
Funktionen des Twin Head.
Aufruf der Ansicht für die
Achsfunktionen des Twin Head.
Aufruf der Ansicht für die
Funktionen der Kopfplatine des
Twin Head.
Aufruf der Ansicht für die
Funktionen der IC-Kamera.
Aufruf der Ansicht für die
Funktionen der FC-Kamera.
Aufruf der Ansicht für die
Kalibrierfunktionen des Twin
Head.
Aufruf der Ansicht für die
Mappingfunktionen des Twin
Head.
Aufruf der Ansicht für die Kopf-
Funktionen des Twin Head -
Pipettenwechslers.
Aufruf der Ansicht für die
Magazin-Funktionen des Twin
Head-Pipettenwechslers.
Schaltet zur Grundansicht
zurück.
Kameraposition
X-Pos
Zeigt die bei der Kalibrierung ermittelte
Position der Kamera in x-Richtung an.
Y-Pos
Zeigt die bei der Kalibrierung ermittelte
Position der Kamera in y-Richtung an.
Winkel
Zeigt den bei der Kalibrierung
ermittelten Drehwinkel der Kamera an.
Focushöhe
Z-Pos
Zeigt die bei der
Kalibrierung
ermittelte
Fokushöhe der
Kamera an.
Die Werte ax, bx, cx, ay, by und cy
beschreiben eine homogene
Transformationsmatrix.
Mit dieser Matrix lassen sich
Koordinaten des
Maschinenkoordinatensystems
[Digit] in Kamerakoordinaten [Pixel]
transformieren.
X-Abbildungsmaßstab [nm/Pixel]
Gibt die Auflösung der Kamera in
x-Richtung an.
Ein Wert von z.B. 10000 nm/pixel
bedeutet, dass jedes Pixel des
Kamerabildes einen Bereich des
Objektes abbildet, der sich in
x-Richtung über 10000 nm
erstreckt.
Y-Abbildungsmaßstab [nm/Pixel]
Gibt die Auflösung der Kamera in
y-Richtung an.
Ein Wert von z.B. 10000 nm/pixel
bedeutet, dass jedes Pixel des
Kamerabildes einen Bereich des
Objektes abbildet, der sich in
y-Richtung über 10000 nm
erstreckt.
Winkel [1/100°]
Gibt die Verdrehung des
Kamerakoordinatensystems zum
Maschinenkoordinatensystem an.
Kalibrieren
FC-Kamera kalibrieren
Ermittelt für das aktive Segment die
Kalibrierfaktoren der FC-Kamera,
die Fokus-Höhe und die Position
der Kamera.
1 - 32
Student Guide SIPLACE HF/HF3
10 Sitest Edition 09/2005
32

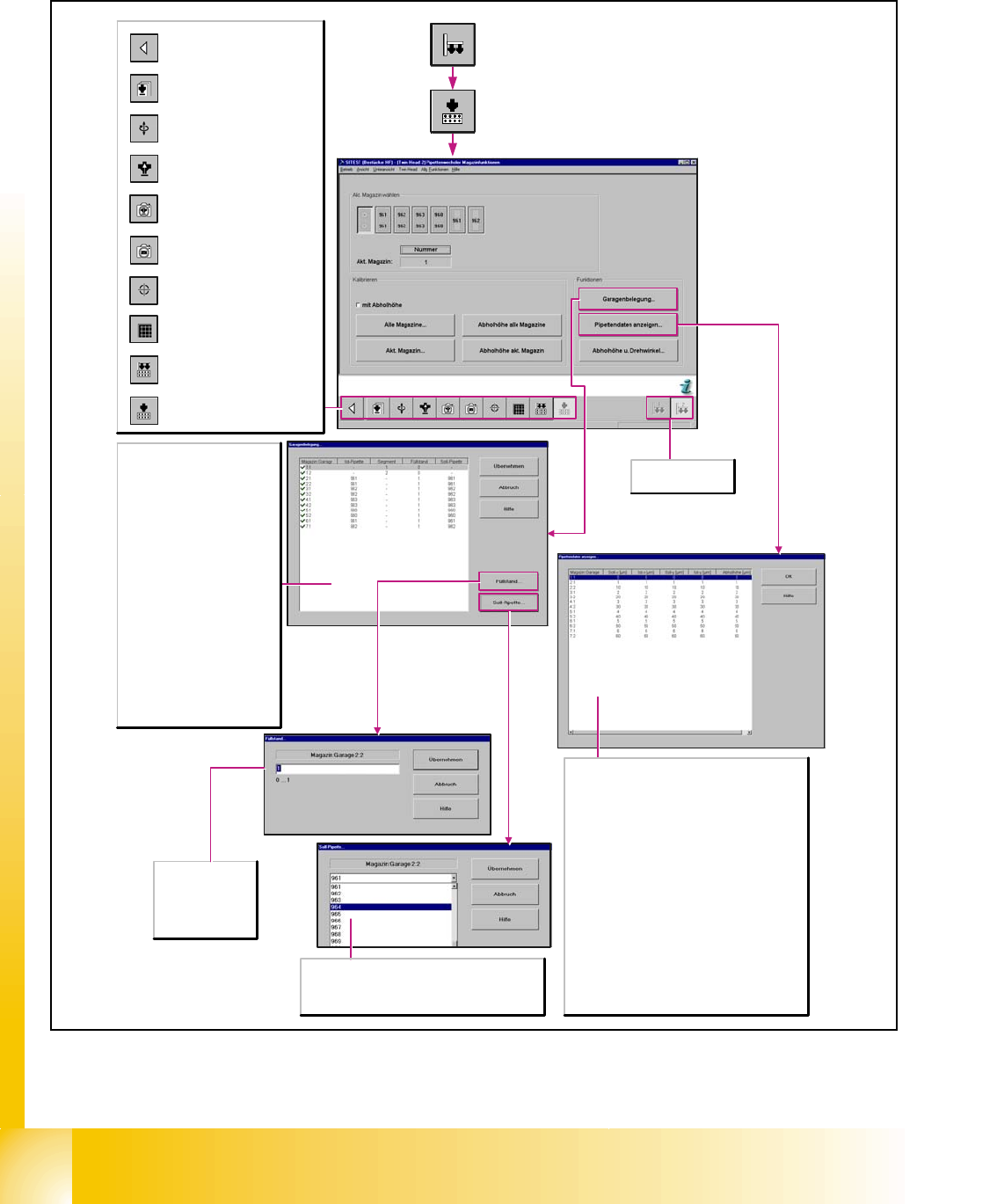

10.2.7.8 Calibration functions nozzle changer magazine
Wählt den
Twin Head 1-2 aus.
Aufruf der Ansicht für die
Funktionen des Twin Head.
Aufruf der Ansicht für die
Achsfunktionen des Twin Head.
Aufruf der Ansicht für die
Funktionen der Kopfplatine des
Twin Head.
Aufruf der Ansicht für die
Funktionen der IC-Kamera.
Aufruf der Ansicht für die
Funktionen der FC-Kamera.
Aufruf der Ansicht für die
Kalibrierfunktionen des Twin
Head.
Aufruf der Ansicht für die
Mappingfunktionen des Twin
Head.
Aufruf der Ansicht für die Kopf-
Funktionen des Twin Head -
Pipettenwechslers.
Aufruf der Ansicht für die
Magazin-Funktionen des Twin
Head-Pipettenwechslers.
Schaltet zur Grundansicht
zurück.
Füllstand...
Geben Sie den
gewünschten
Füllstand innerhalb
der angegebenen
Wertegrenzen ein.
Sollpipette...
Wählen Sie den Pipettentyp als Sollpipette aus.
Dieser Pipettentyp wir mit Betätigung der Schaltfläche
Übernehmen als Ist-Pipette übernommen.
Magazin: Garage
Zeigt die Nummer des jeweiligen Magazins und der
jeweiligen Garage an, auf die sich die nachfolgenden
Angaben beziehen.
Soll-x [µm]
Zeigt die vorgegebene x-Position für das Magazin an.
Ist-x [µm]
Zeigt die beim Kalibrieren ermittelte x-Position für
das Magazin an.
Soll-y [µm]
Zeigt die vorgegebene y-Position für das Magazin an.
Ist-y [µm]
Zeigt die beim Kalibrieren ermittelte y-Position für
das Magazin an.
Abholhöhe [µm]
Zeigt die beim Kalibrieren "mit Abholhöhe" ermittelte
Soll-Höhe für das Magazin an.
Magazin: Garage
Zeigt die Nummer des jeweiligen
Magazins und der jeweiligen
Garage an, auf die sich die
nachfolgend beschriebenen
Angaben beziehen.
Ist-Pipette
Zeigt an, welcher Pipettentyp in
der Garage gerüstet ist.
Segment
Zeigt die Nummer des Segments
an, das eine Pipette aus der
Garage aufgenommen hat.
Füllstand
Zeigt an, ob eine Pipette in der
Garage gerüstet ist.
Soll-Pipette
Zeigt den Pipettentyp an, der für
das Magazin bzw. für die Garage
als Soll-Pipette vorgegeben ist.
1 - 33
Student Guide SIPLACE HF/HF3
Edition 09/2005 10 Sitest
33
Stellt die
Abwurf-
position dar.
Drehwinkel...
Im Eingabefeld den gewünschten Wert innerhalb
der angegebenen Wertegrenzen eingeben.
Magazin
Zeigt die Nummer des Magazins an.
Abholhöhe [µm]
Zeigt die beim Kalibrieren der Magazine
"mit Abholhöhe" ermittelte Soll-Höhe für
jedes Magazin an.
Drehwinkel [1/100°]
Zeigt den beim Kalibrieren der
Magazine ermittelten Soll-Drehwinkel
für jedes Magazin an.
Abholhöhe...
Im Eingabefeld den gewünschten Wert innerhalb
der angegebenen Wertegrenzen eingeben.
Akt. Magazin wählen
Jedes Magazin im Pipettenwechsler wird durch
eine Schaltfläche symbolisiert. Durch Anklicken
wird das gewünschte Magazin ausgewählt.
Nummer
Die Anzeige der Textinformationen in den
Schaltflächen für die Magazine wird hiermit
umgeschaltet. Es werden entweder die
Magazinnummern angezeigt oder die
Typbezeichnungen der Pipetten, mit denen die
Garagen im jeweiligen Magazin belegt sind.
Akt. Magazin:
Anzeige der Nummer des ausgewählten
Magazins.
Kalibrieren
mit Abholhöhe
Die Kalibrierfunktionen Alle Magazine und Akt.
Magazin sind auch mit Abholhöhe wählbar.
Stellen Sie die gewünschte Option ein, indem Sie das
entsprechende Kontrollkästchen aktivieren.
Alle Magazine...
Die Leiterplatten-Kamera fährt über die
Positionsmarken der Magazine und vermisst deren x-
und y-Position. Ist das Kontrollkästchen mit
Abholhöhe aktiviert, so wird auch die aktuelle z-Höhe
der Pipette in jedem Magazin gemessen und
bestimmt somit die Soll-Höhe für das Abholen und
Ablegen der Pipetten für jedes Magazin.
Akt. Magazin...
Die Leiterplatten-Kamera fährt über die
Positionsmarke des ausgewählten Magazins und
vermisst die x- und y-Position. Ist das
Kontrollkästchen mit Abholhöhe aktiviert, so wird
auch die aktuelle z-Höhe der Pipette in dem Magazin
gemessen und bestimmt somit die Soll-Höhe für das
Abholen und Ablegen der Pipetten für das Magazin.
Abholhöhe alle Magazine
Öffnet das Dialogfenster Abholhöhe alle Magazine,
in dem die beim Kalibrieren ermittelten Werte für die
Soll-Höhen aller Magazine angezeigt werden.
Abholhöhe akt. Magazin
Öffnet das Dialogfenster Abholhöhe akt. Magazin, in
dem der beim Kalibrieren ermittelte Wert für die Soll-
Höhe des ausgewählten Magazins angezeigt wird.
