Model DECAN Series Company SAMSUNG TECHWIN Module 3.8 IT , L TS V ersion 01 Tit le 设定 2D BAR CODE Page 3-8-3 Note 4. 加载 PCB ，从 Wo rk S ta ti on 夹钳后，选择 [Bar Code] 菜单 5. Barcode 设定  Use: 勾选  将基准相机对准到 2D 条码后，按下 [Get]  设…

Model

DECAN Series

Company

SAMSUNG TECHWIN

Module

3.8 IT, LTS

Version

Title

设定2D BAR CODE

Page

3-8-2

Note

[设定 2D BAR CODE]

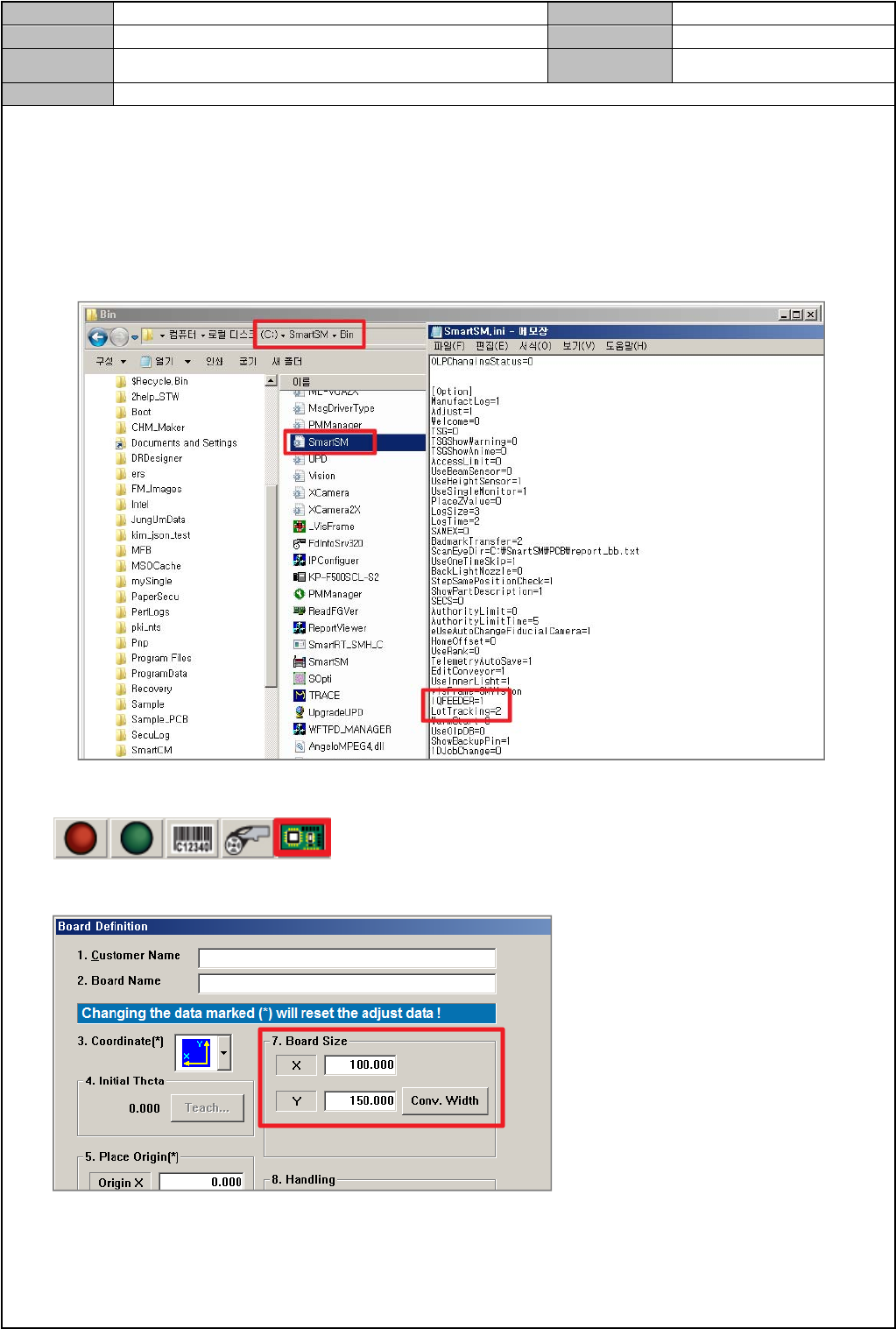

1. 在 SmartSM.ini 文件，设定[OPTION]项目

 Lot Tracking: 2

 IQFEEDER: 1(Full IT), 2(Common IT)

 User Barcode: 1

2. 确认 MMI 画面右上方的图标

3. 在 PCB 编辑菜单设定 PCB 的大小

Model

DECAN Series

Company

SAMSUNG TECHWIN

Module

3.8 IT, LTS

Version

Title

设定2D BAR CODE

Page

3-8-3

Note

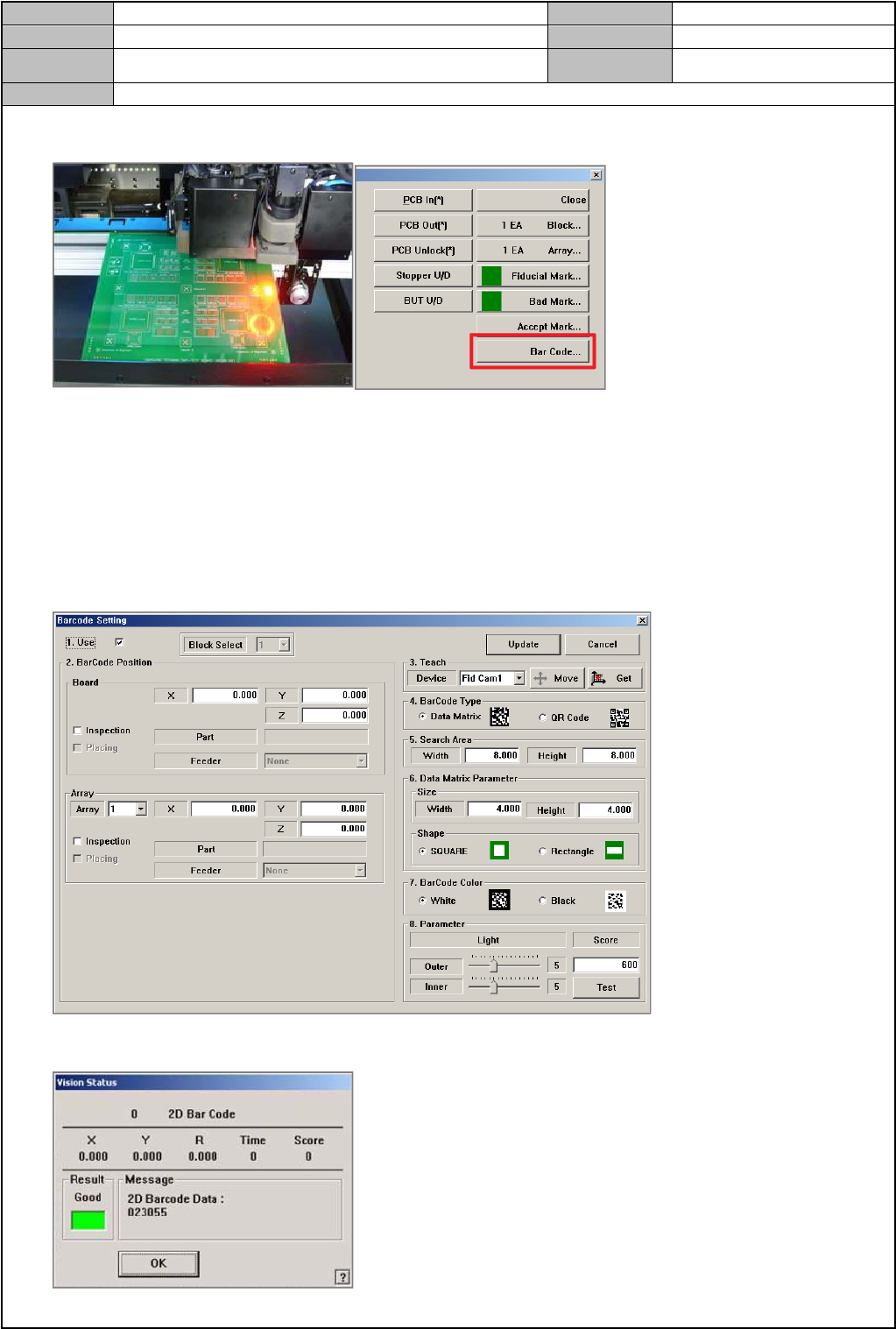

4. 加载 PCB，从 Work Station 夹钳后，选择[Bar Code]菜单

5. Barcode 设定

 Use: 勾选

 将基准相机对准到 2D 条码后，按下[Get]

 设定 Barcode Type

 设定 Shape

 设定 Barcode Color

6. 按下[Test]，检查条码识别状态

Model

DECAN Series

Company

SAMSUNG TECHWIN

Module

3.8 IT, LTS

Version

Title

安装IT功能(MMI)

Page

3-8-4

Note

[安装 IT 功能(MMI)]

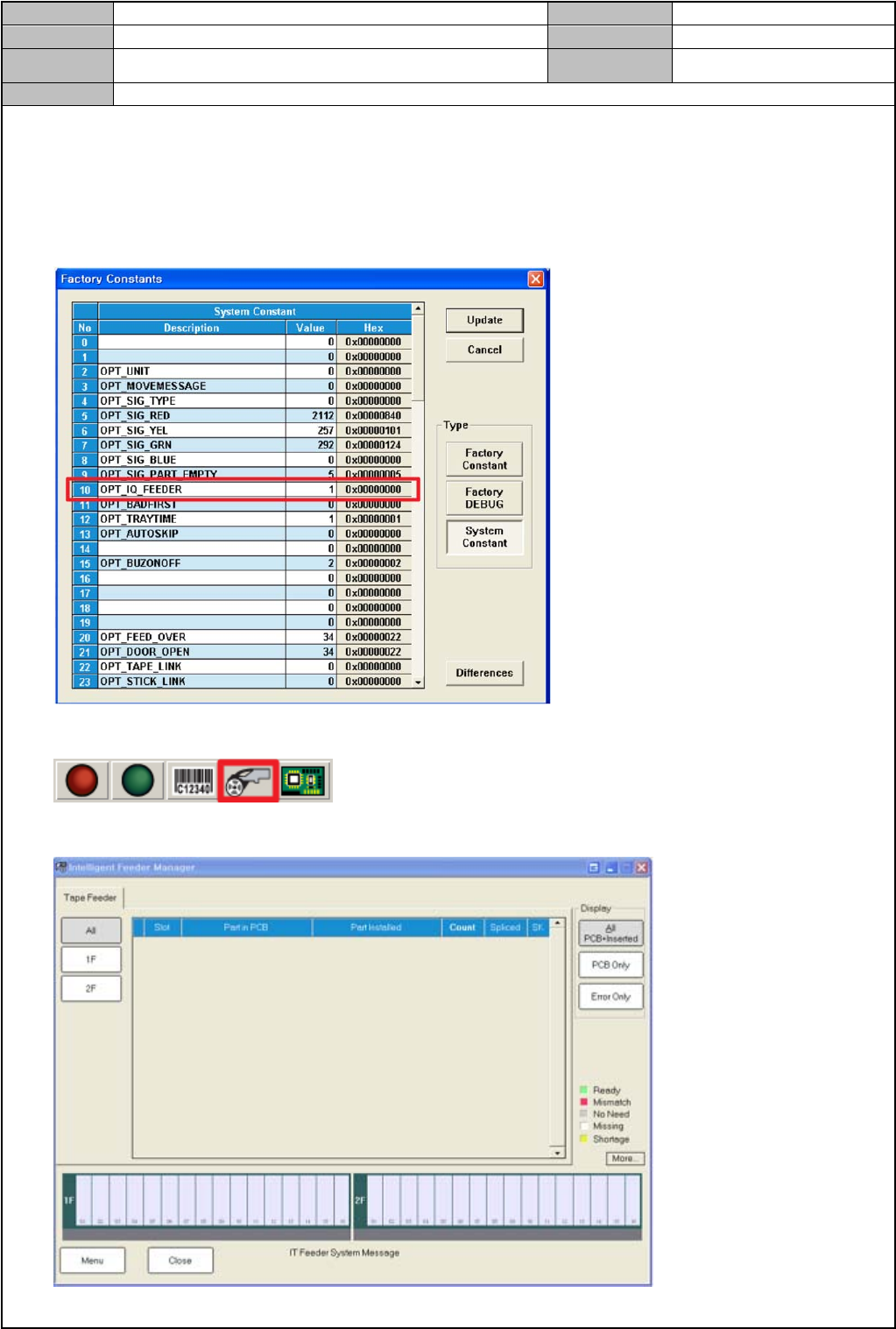

1. 安装 MMI 后，变更系统常数设定值

 系统常数 10 号<OPT IQ FEEDER>项目：0 → 1

2. 点击 MMI 右上方的<IT Manager>按钮。

3. 在<IT Manager>选择 Setup 菜单
