Model DECAN Series Company SAMSUNG TECHWIN Module 3.1 1 HEAD V ersion 01 Tit le 再组装 Z 、 R 轴 MOTOR PULLEY(L2) Page 3-1 1-54 Note 4. 松开固定 Pulley 的固定螺丝后，拆卸 5. Motor 上如下组装 Pulley( 拧紧扭矩： 6kgf.cm) 6. 以逆顺组装电机，参考 R 轴 传输带张力调整后，调整…
Model
DECAN Series
Company
SAMSUNG TECHWIN
Module
3.11 HEAD
Version
01
Title
再组装Z、R轴MOTOR PULLEY(L2)
Page
3-11-53
Note

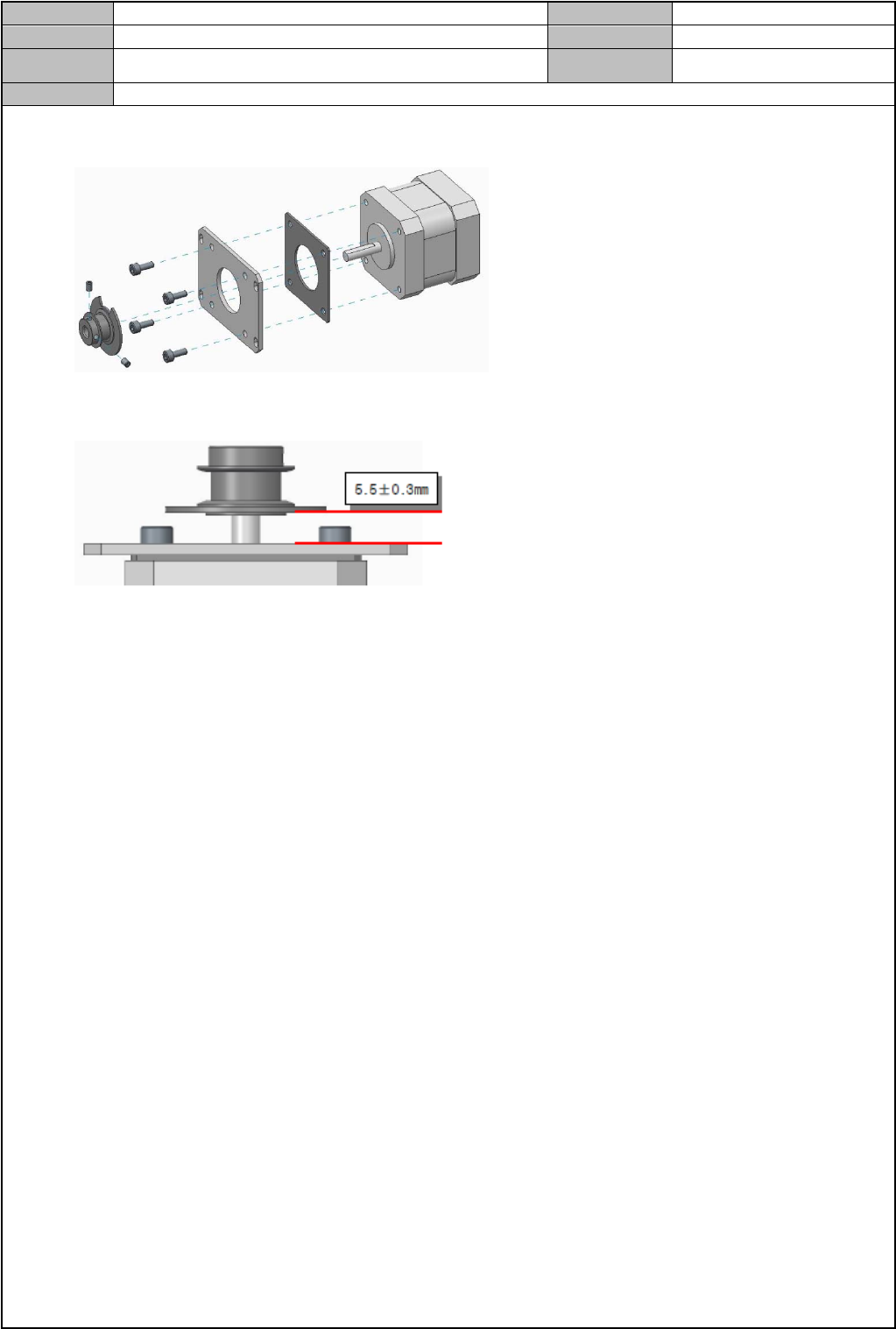

7. Motor 上如下组装 Pulley(拧紧扭矩：6kgf.cm)
8. 以逆顺组装电机，参考 Z 轴传输带张力调整后，调整张力
R轴 Motor Pulley
1. 拆卸连接到 Head 的 Air Module 的气动软管及电缆
2. 拆卸 R Sensor Assy
3. 拆卸连接到电机的电缆后，拆卸 R 轴电机
Model
DECAN Series
Company
SAMSUNG TECHWIN
Module
3.11 HEAD
Version
01
Title
再组装Z、R轴MOTOR PULLEY(L2)
Page
3-11-54
Note

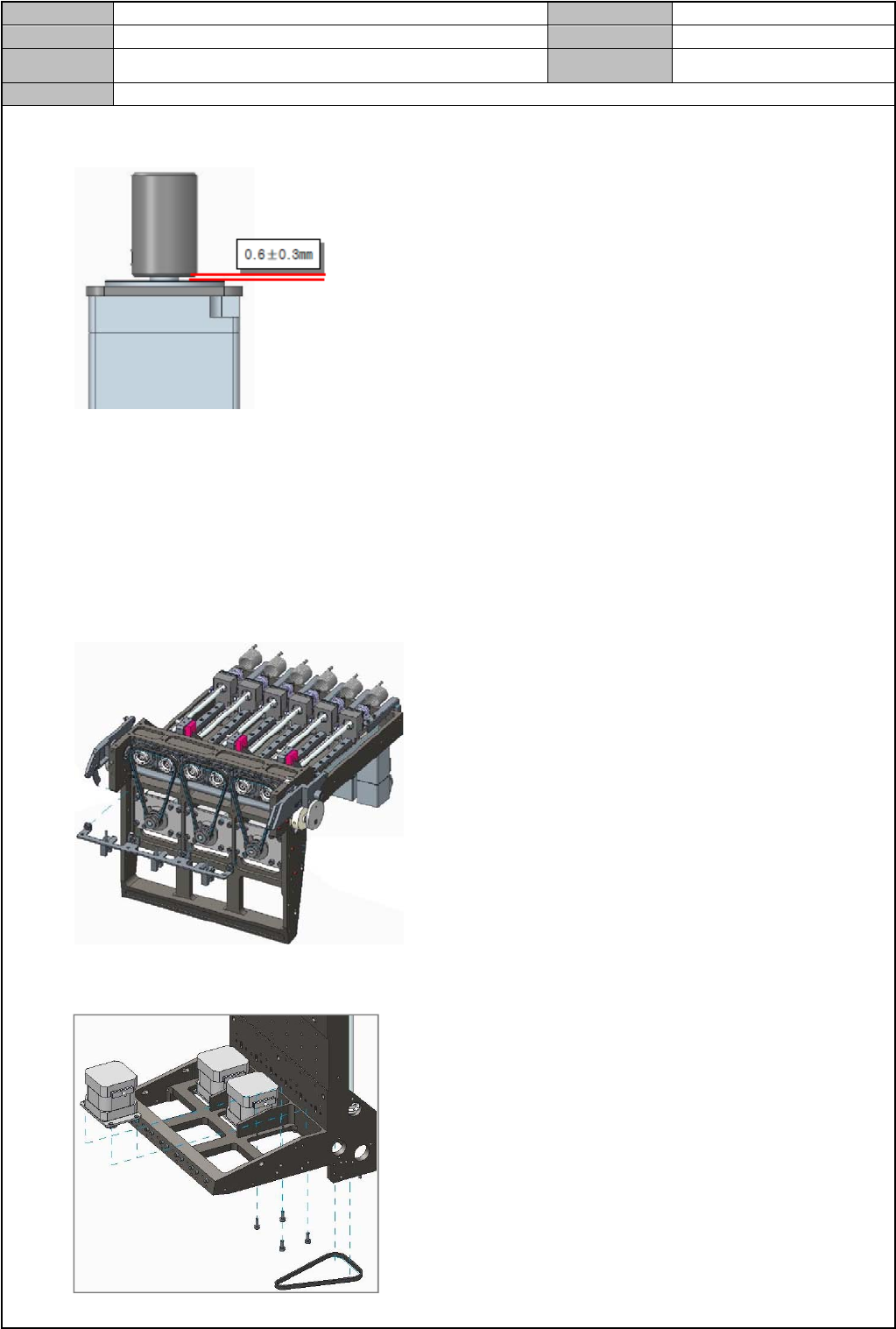

4. 松开固定 Pulley 的固定螺丝后，拆卸
5. Motor 上如下组装 Pulley(拧紧扭矩：6kgf.cm)
6. 以逆顺组装电机，参考 R 轴传输带张力调整后，调整张力
Model
DECAN Series
Company
SAMSUNG TECHWIN
Module
3.11 HEAD
Version
01
Title
更换FLY MIRROR
Page
3-11-55
Note

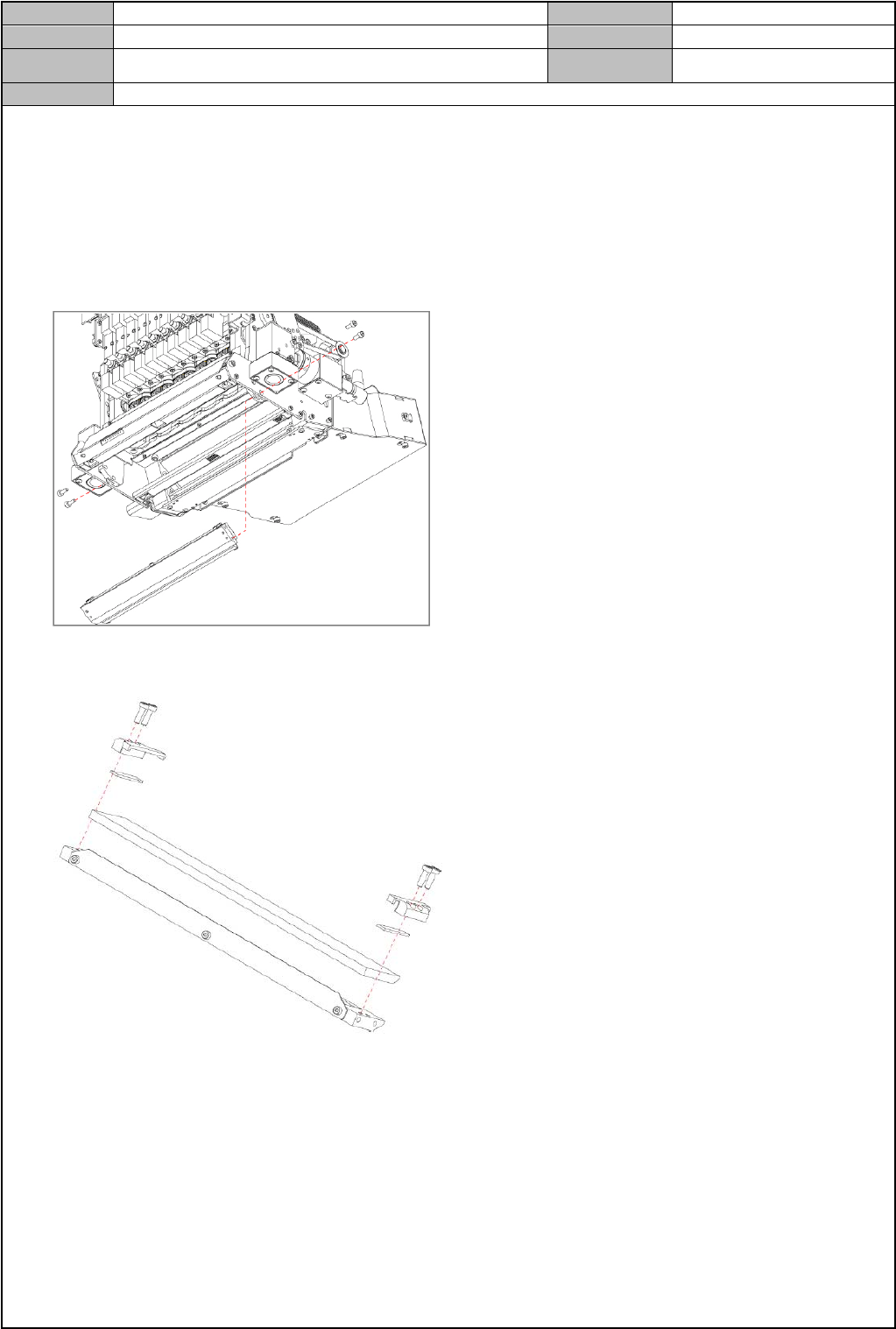

[更换 FLY MIRROR]
1. 正常关闭 PC，并关闭设备前面的主开关
2. 松开固定 Mirror Assy 的固定螺栓后，拆卸
3. 松开固定 Mirror 的固定螺栓后，拆卸
4. 更换新 Mirror
5. 组装时，参考下列内容。
将 Mirror Cushion 组装于 Mirror Clamp 时，涂抹 Cushion DP 粘合剂后，附着
Mirror Plate 上放下 Folding Mirror 后，组装 Clamp 1、2
仅为组装部位撕开 Mirror 保护用塑料袋，组装后，去除剩下保护塑料袋
