Model DECAN Series Company SAMSUNG TECHWIN Module 3.12 MMI V ersion 01 Tit le 确认 JOG BOX Page 3-12-2 Note [ 确认 JOG BOX] 1. 在 MMI 选择 < Diagnosis > → <Jogbox> 2. 启动 Jogbox 的按钮时，确认 MMI 的 Jogbox 上接受信号后是否显示深灰色 3. …
Model
DECAN Series
Company
SAMSUNG TECHWIN
Module
3.12 MMI
Total Pages
26
目录
[确认 JOG BOX] ................................................................................................... 2
[准备 MMI IO CHECK] ......................................................................................... 3
[MMI IO CHECK(OUTPUT)] ................................................................................ 5
[MMI IO CHECK(INPUT)] .................................................................................. 12
[MOTOR IO CHECK] ......................................................................................... 17
[LIGHT CHECK] ................................................................................................. 21
[确认 MMI 版本] .................................................................................................. 23
[安装 MMI] .......................................................................................................... 24
Model
DECAN Series
Company
SAMSUNG TECHWIN
Module
3.12 MMI
Version
01
Title
确认JOG BOX
Page
3-12-2
Note

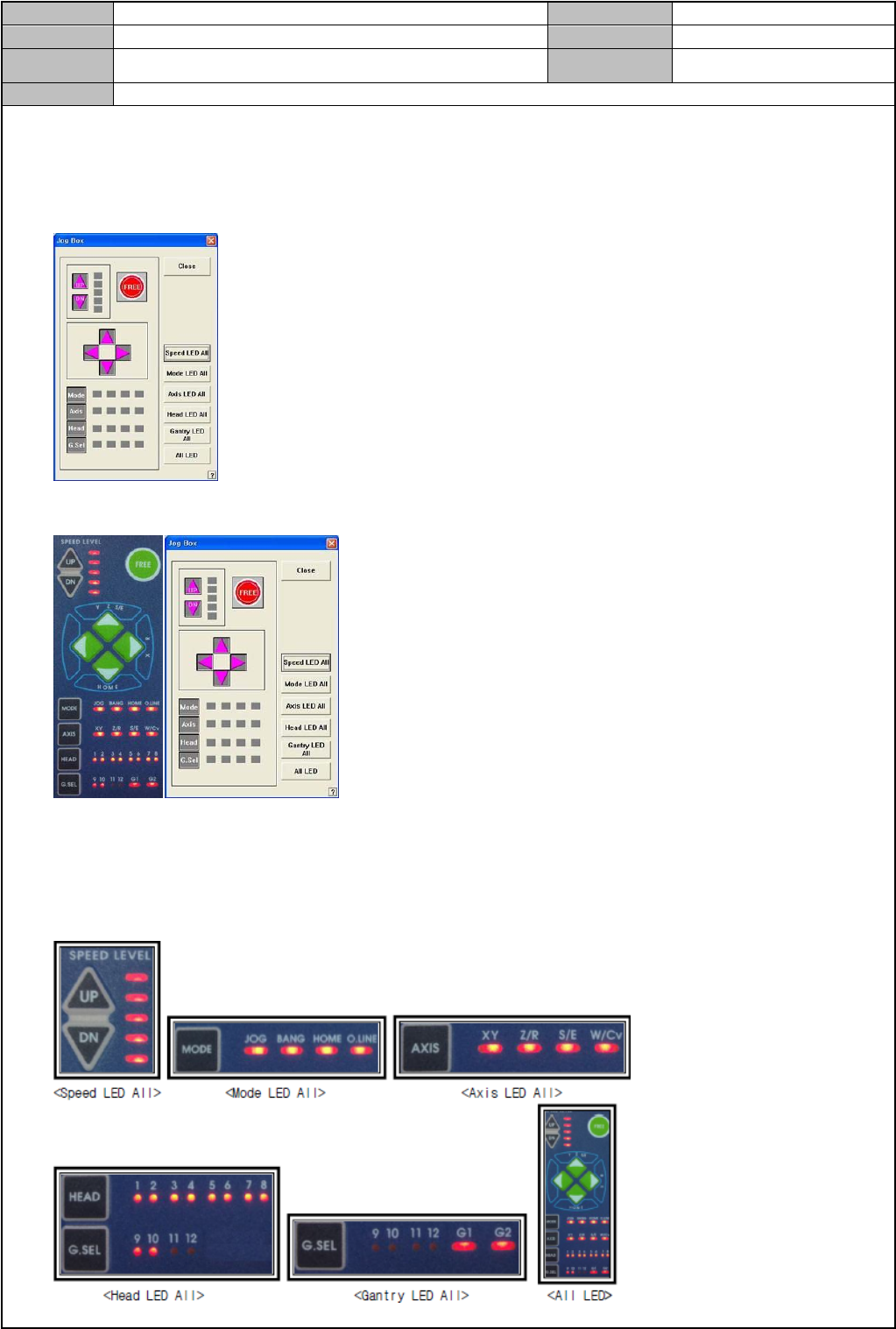

[确认 JOG BOX]
1. 在 MMI 选择< Diagnosis > → <Jogbox>
2. 启动 Jogbox 的按钮时，确认 MMI 的 Jogbox 上接受信号后是否显示深灰色
3. 依次启动 Jogbox 的 Up/ Down 按钮、Free 按钮、方向键、Mode 按钮、Axis 按钮、Head 按钮后，
确认 MMI 上的 Jogbox LED 上有无输入信号
4. 在 MMI 上的 JogBox 窗口按下按钮后，确认 JogBox 的 LED 上有无输入信号
Model
DECAN Series
Company
SAMSUNG TECHWIN
Module
3.12 MMI
Version
01
Title
准备MMI IO CHECK
Page
3-12-3
Note
[准备 MMI IO CHECK]
设定 Digital Gauge
1. 原点设定
没有输入气动的状态下,同时按下▼和▲直至显示窗上表示<00>为止
2. 初期设定模式
① 在初期启动状态下，按下[SET]按钮三秒
② 在<ot1>用[▼]和[▲]键设定为<HYS>后，按下[SET]按钮
③ 在<ot1>用[▼]和[▲]键设定为<no>后，按下[SET]按钮
④ 在<ot2>用[▼]和[▲]键设定为<oFF>后，按下[SET]按钮
⑤ 在<rES>用[▼]和[▲]键设定为<2.5>后，按下[SET]按钮
⑥ 在<Col>用[▼]和[▲]键
设定为<SoG>后，按下[SET]按钮
⑦ 在<uni>用[▼]和[▲]键设定为<Mpa>后，按下[SET]按钮
3. 压力设定模式
① 按下[SET]按钮一次后，在子窗口显示<L1>时，用[▼]和[▲]键设定为 0.4
② 在子窗口显示<H1>时，用[▼]和[▲]键设定为 0.45
设定主气动
1. 连接主气动电缆
