Model
DECAN Series
Company
SAMSUNG TECHWIN
Module
3.12 MMI
Version
01
Title
MMI IO CHECK(OUTPUT)
Page
3-12-11
Note

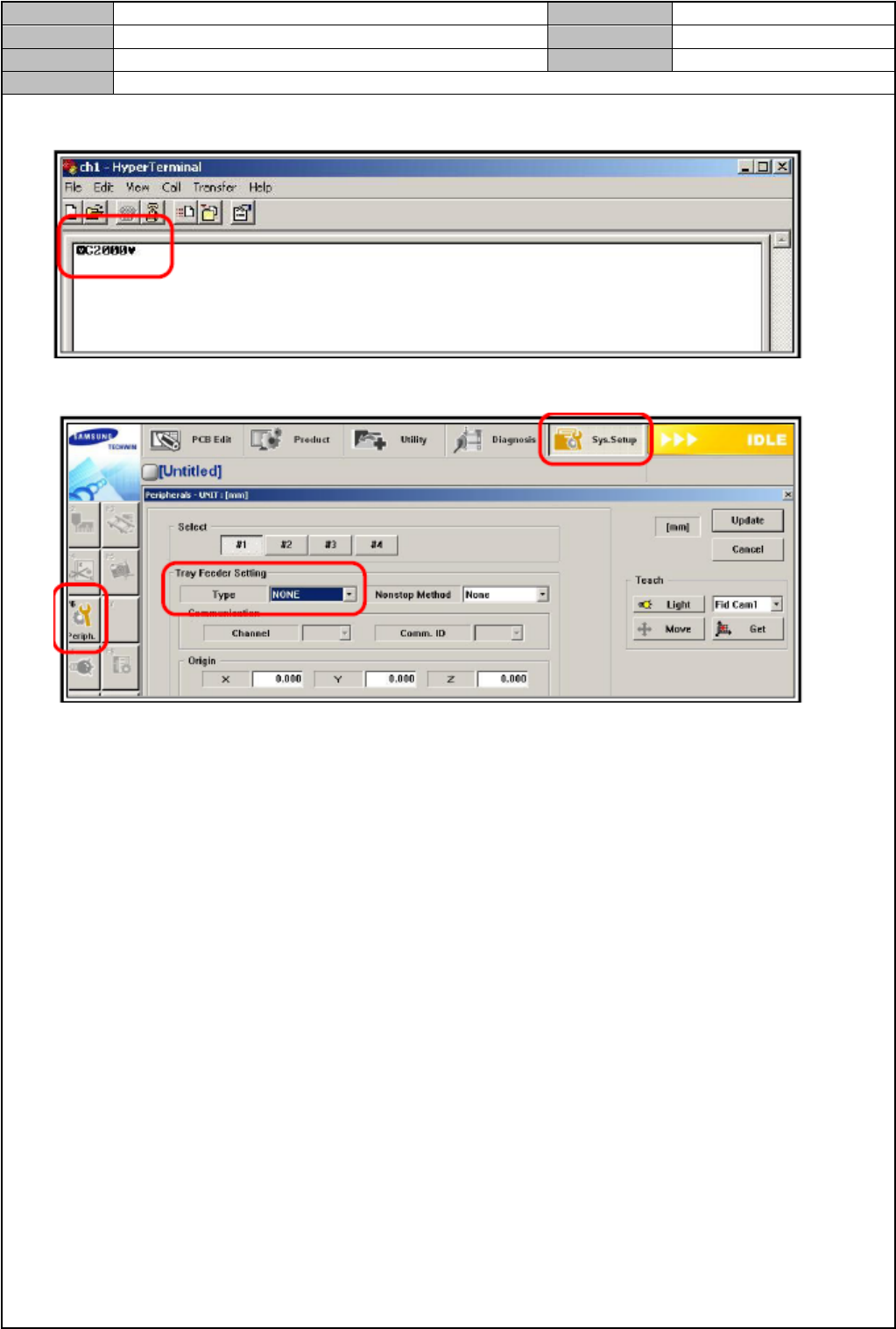

9. 确认 HyperTerminal 画面上是否输出为如下
10. Sys.Setup → F6 Periph. → 点击 Tray Feeder → Tray Feeder Setting → 将 TYPE 设定为 NONE
11. 点击 Update
Model
DECAN Series
Company
SAMSUNG TECHWIN
Module
3.12 MMI
Version
01
Title
MMI IO CHECK(OUTPUT)
Page
3-12-12
Note
[MMI IO CHECK(INPUT)]
确认输入位置、等待位置、安装位置、工作结束位置、输出位置
感应入口、安装、出口传感器后，确认是否在 I/O 画面上显示
Shuttle Conveyor (Shuttle - Dual - Shuttle)
Full SingleConveyor (Single - Single - Single)
Full DualConveyor (Dual - Dual - Dual)
Left Only Shuttle Conveyor (Shuttle - Dual - Dual)
Model
DECAN Series
Company
SAMSUNG TECHWIN
Module
3.12 MMI
Version
01
Title
MMI IO CHECK(OUTPUT)
Page
3-12-13
Note
Right Only Shuttle Conveyor (Dual – Dual – Shuttle)
确认 Gantry 冲撞 Sensor 感应
感应 Gantry 冲撞 Sensor 后，确认输入侧 I/O 是否正常启动
确认感应 Dump Box Unlock Sensor
感应 Gantry 冲撞 Sensor 后，确认输入侧 I/O 是否正常启动
确认 OP Panel Lamp
按下 Ready、Start、Stop、Reset 开关后，确认输入侧 I/O 是否正常启动
※按下 Select 按钮，才能确认 Start 按钮的 I/O
