Model DECAN Series Company SAMSUNG TECHWIN Module 3.15 PC RACK V ersion 01 Tit le 检查 PC RACK Page 3-15-9 Note [ 检查 PC RACK] 1. 确认 PC Rack 上的连接 器连接状态 2. 确认 HDD Cooling Fan 启动 Lamp 亮灯状况 3. 确认电源上是否附着高电压触点 警告的贴纸 4. 确认 24V P/…
Model
DECAN Series
Company
SAMSUNG TECHWIN
Module
3.15 PC RACK
Version
01
Title
组装PC RACK
Page
3-15-8
Note
3
MULTI PORT
PC-232-EXT
PCIEXPRESS
F-MON
CAN_CH2_R
USB_PANEL
CAN_CH3_L
F-BAR
R-BAR

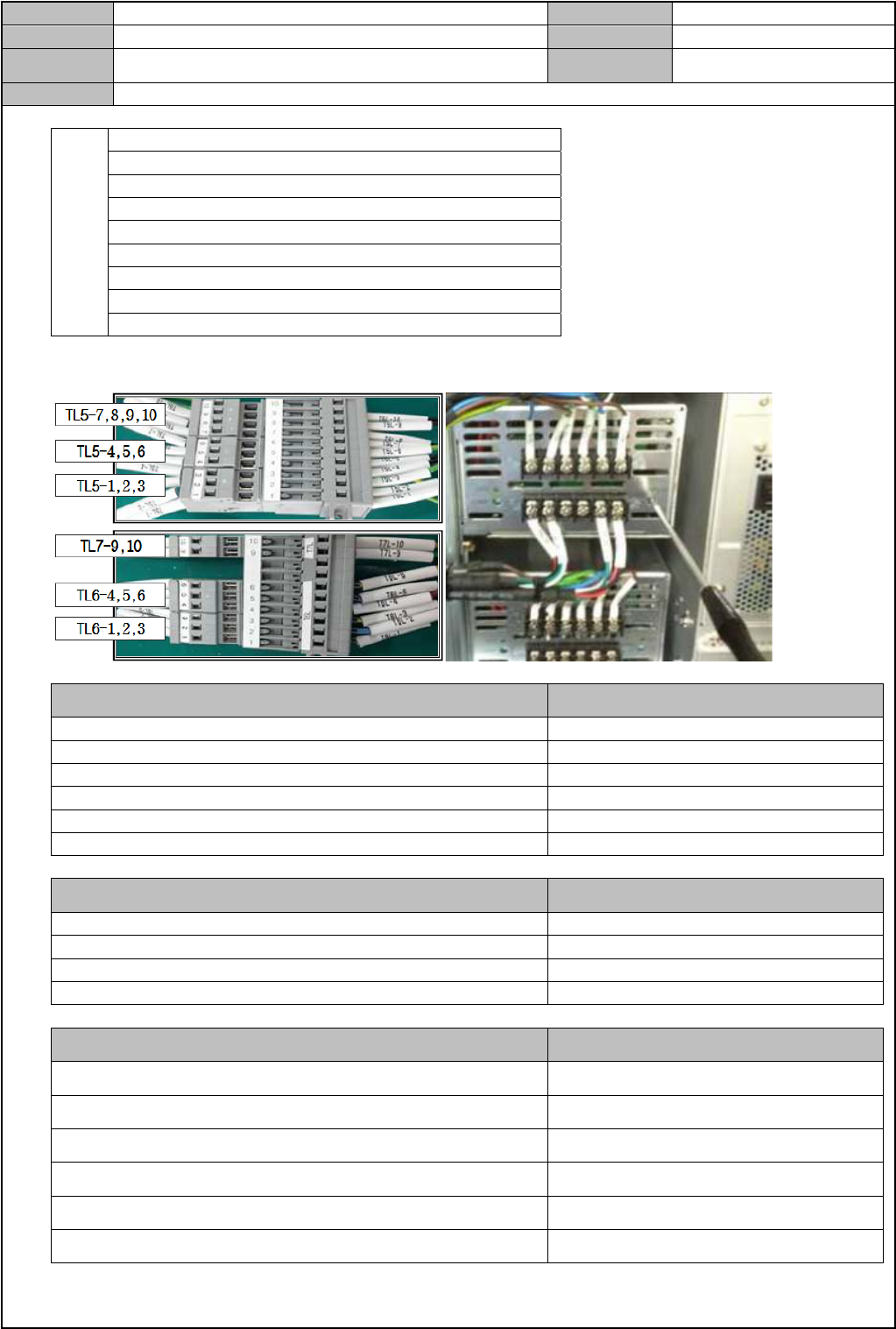

9. 使用夹具将电缆连接到电源后，执行电源测试。
项目 标准
#1 DC POWER SUPPLY : PS1+24V, PS1-24G DC 24.30±0.05V
#2 DC POWER SUPPLY : PS1+24V, PS1-24G DC 24.30±0.05V
#3 DC POWER SUPPLY : PS1+24V, PS1-24G DC 24.30±0.05V
#4 DC POWER SUPPLY : PS1+24V, PS1-24G DC 24.30±0.05V
#5 DC POWER SUPPLY : PS1+24V, PS1-24G DC 24.30±0.05V
#6 DC POWER SUPPLY : PS1+24V, PS1-24G DC 24.30±0.05V
项目 标准
SM511_PW123 CABLE : FZ12-CN5-1, FZ12-CN5-2 DC 24V ±0.72
SM511_PW123 CABLE : FZ910-CN5-1, FZ78-CN5-2 DC 24V ±0.72
SM511_PW124 CABLE : RZ12-CN5-1, RZ12-CN5-2 DC 24V ±0.72
SM511_PW124 CABLE : RZ910-CN5-1, RZ910-CN5-2 DC 24V ±0.72
项目 标准
SM511_PW127 CABLE : T6L-7, T6L-8 DC 24V ±0.72
SM511_PW127 CABLE : T6L-9, T6L-10 DC 24V ±0.72
SM511_PW120 CABLE : T7L-1, T7L-2 DC 24V ±0.72
SM511_PW121 CABLE : T7L-3, T7L-4 DC 24V ±0.72
SM511_PW103 CABLE : T7L-6, T7L-5 DC 24V ±0.72
SM511_PW103 CABLE : T7L-8, T7L-7 DC 24V ±0.72
Model
DECAN Series
Company
SAMSUNG TECHWIN
Module
3.15 PC RACK
Version
01
Title
检查PC RACK
Page
3-15-9
Note

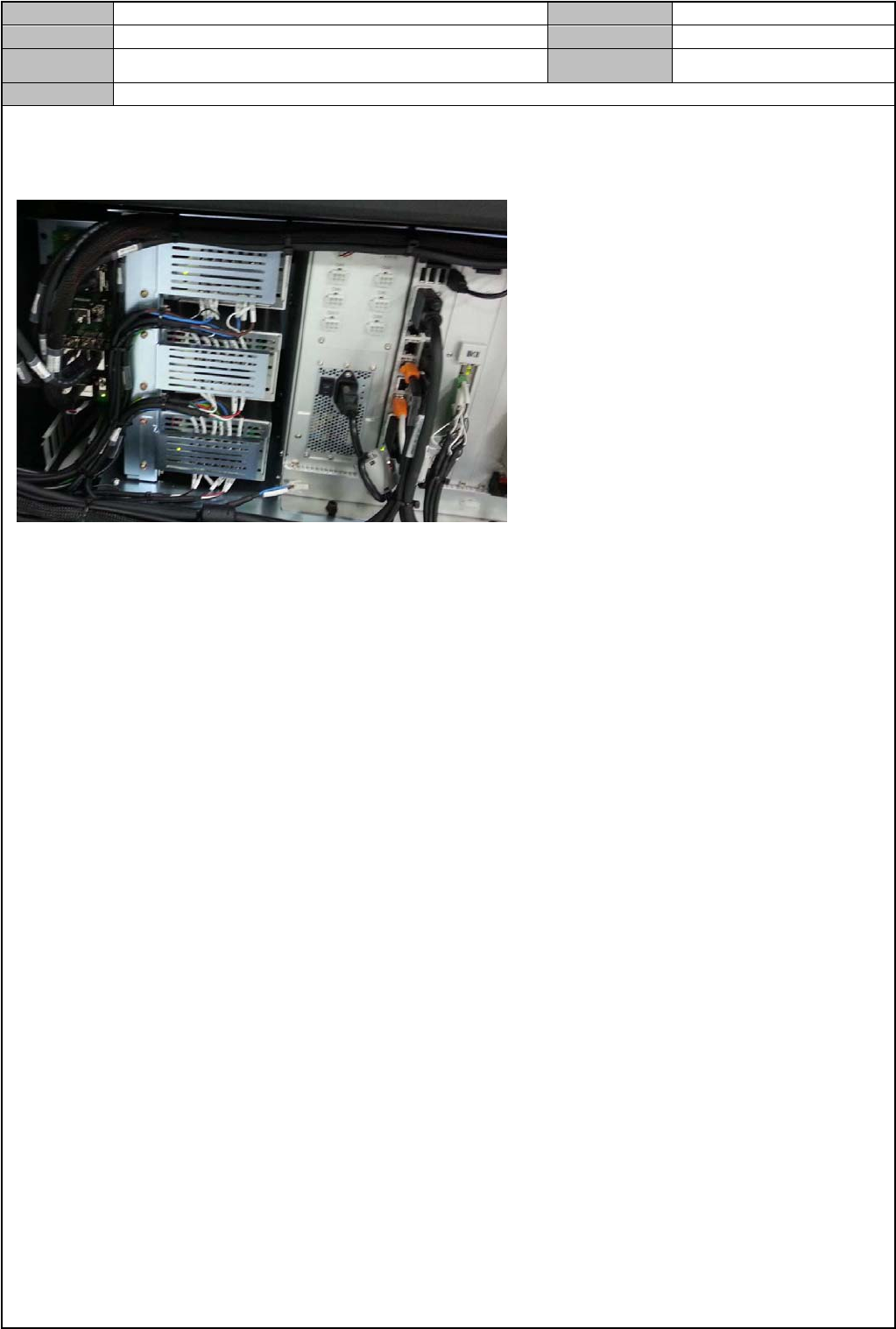

[检查 PC RACK]
1. 确认 PC Rack 上的连接器连接状态
2. 确认 HDD Cooling Fan 启动 Lamp 亮灯状况
3. 确认电源上是否附着高电压触点警告的贴纸
4. 确认 24V P/S 端子台上是否附着丙烯酯盖子
5. 确认从 PC Rack 的左侧是否依 SBC Board、IT Master Board、PCI Board、NT-A8 Board 顺序组
装
6. 确认外观上有无破损之处
Model
DECAN Series
Company
SAMSUNG TECHWIN
Module
3.15 PC RACK
Version
01
Title
更换电源
Page
3-15-10
Note

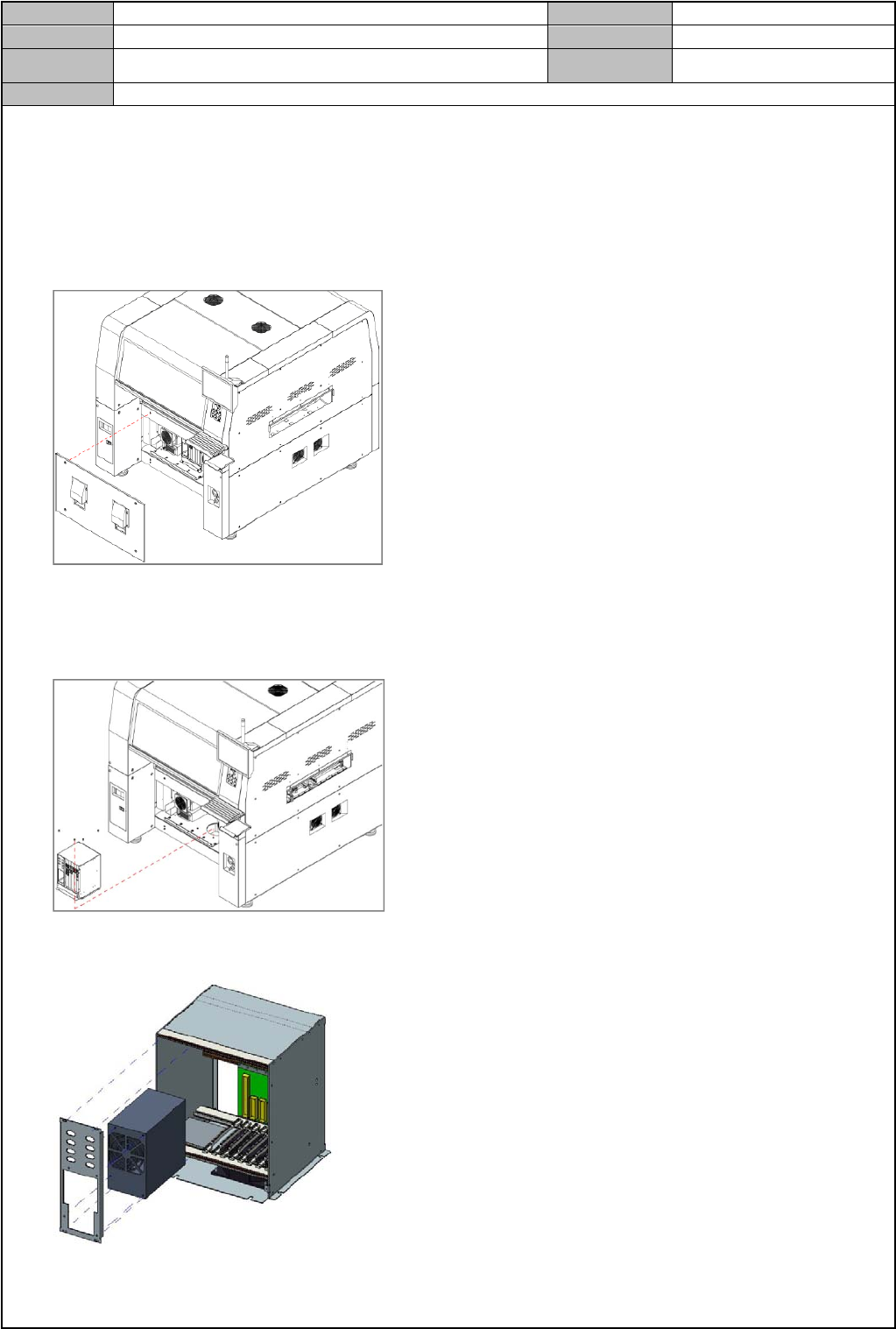

[更换电源]
1. 正常关闭 PC，并关闭设备前面的主开关
2. 打开设备前盖板
3. 拆卸连接到 PC Rack 的电缆
4. 松开固定 PC Rack 的固定螺栓后，拆卸 PC Rack
5. 拆卸 PC Rack 的 Front Panel，松开固定电源的固定螺栓后，拆卸
6. 更换新电源
