Model
DECAN Series
Company
SAMSUNG TECHWIN
Module
3.18 VACUUM DEVICE
Version
01
Title
气缸速度检查
Page
3-18-2
Note
[气缸速度检查]
1. 在 MMI 菜单，将使用权限切换为 Service 阶段

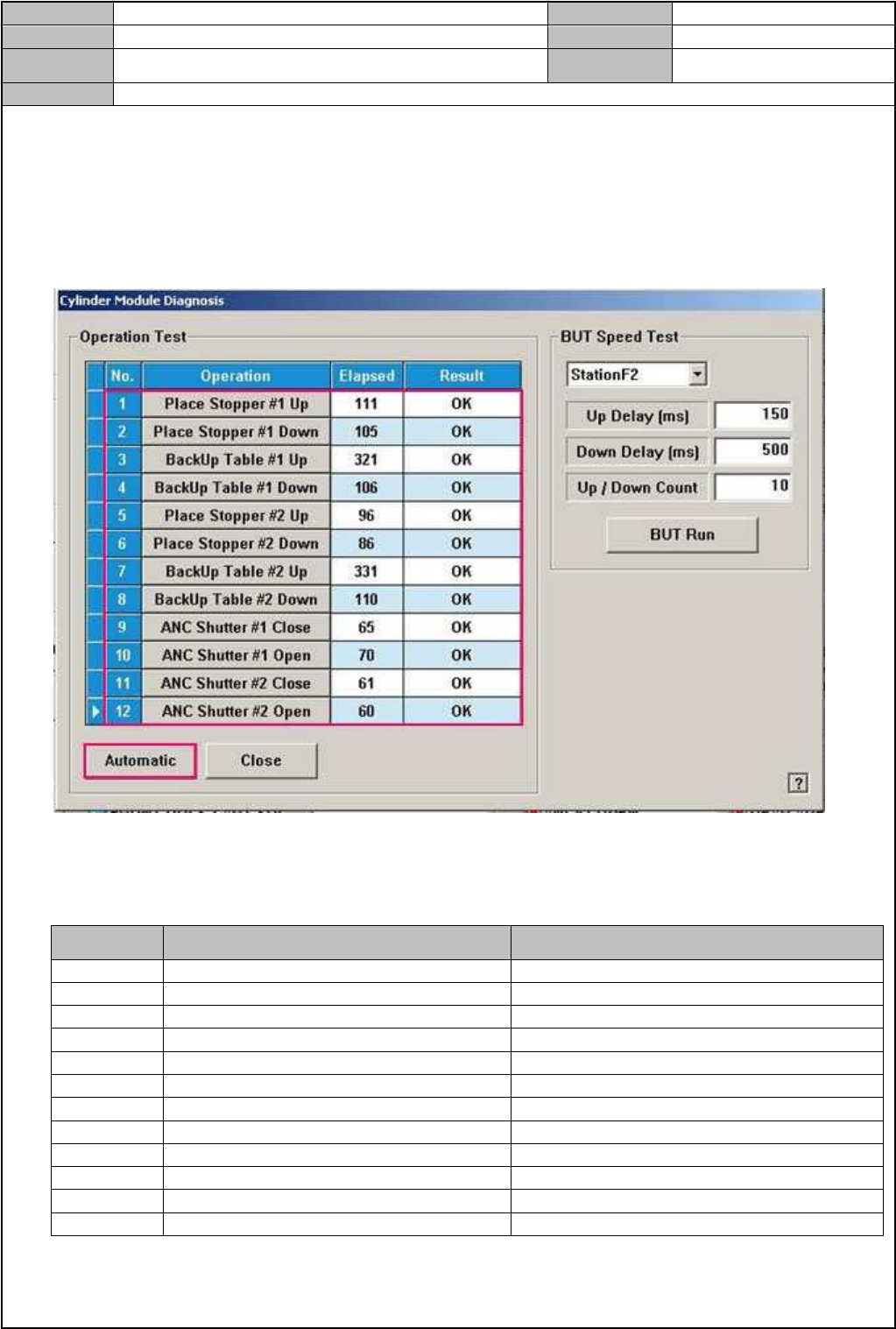

2. 在 MMI 菜单，选择<Diagnosis>→<F2(I/O)>→<Cylinder Check>
3. 执行<Automatic>后，确认各项目的气缸启动速度
4. 参考标准值，检查是否正常启动
NO.
项目 检查标准
1 PLACE STOPPER #1 UP 100 ~ 130ms
2 PLACE STOPPER #1 DOWN 100 ~ 130ms
3 BACKUP TABLE #1 UP 310 ~ 330ms
4 BACKUP TABLE #1 DOWN 70 ~ 120ms
5 PLACE STOPPER #2 UP 80 ~ 110ms
6 PLACE STOPPER #2 DOWN 80 ~ 110ms
7 BACKUP TABLE #2 UP 310 ~ 330ms
8 BACKUP TABLE #2 DOWN 70 ~ 120ms
9 ANC SHUTTER #1 CLOSE 50 ~ 70ms
10 ANC SHUTTER #1 OPEN 40 ~ 50ms
11 ANC SHUTTER #2 CLOSE 50 ~ 70ms
12 ANC SHUTTER #2 OPEN 40 ~ 50ms
*Backup Table 上/下移动时，不应产生摩擦音、干扰音
Model
DECAN Series
Company
SAMSUNG TECHWIN
Module
3.18 VACUUM DEVICE
Version
01
Title
IO检查
Page
3-18-3
Note
[IO 检查]

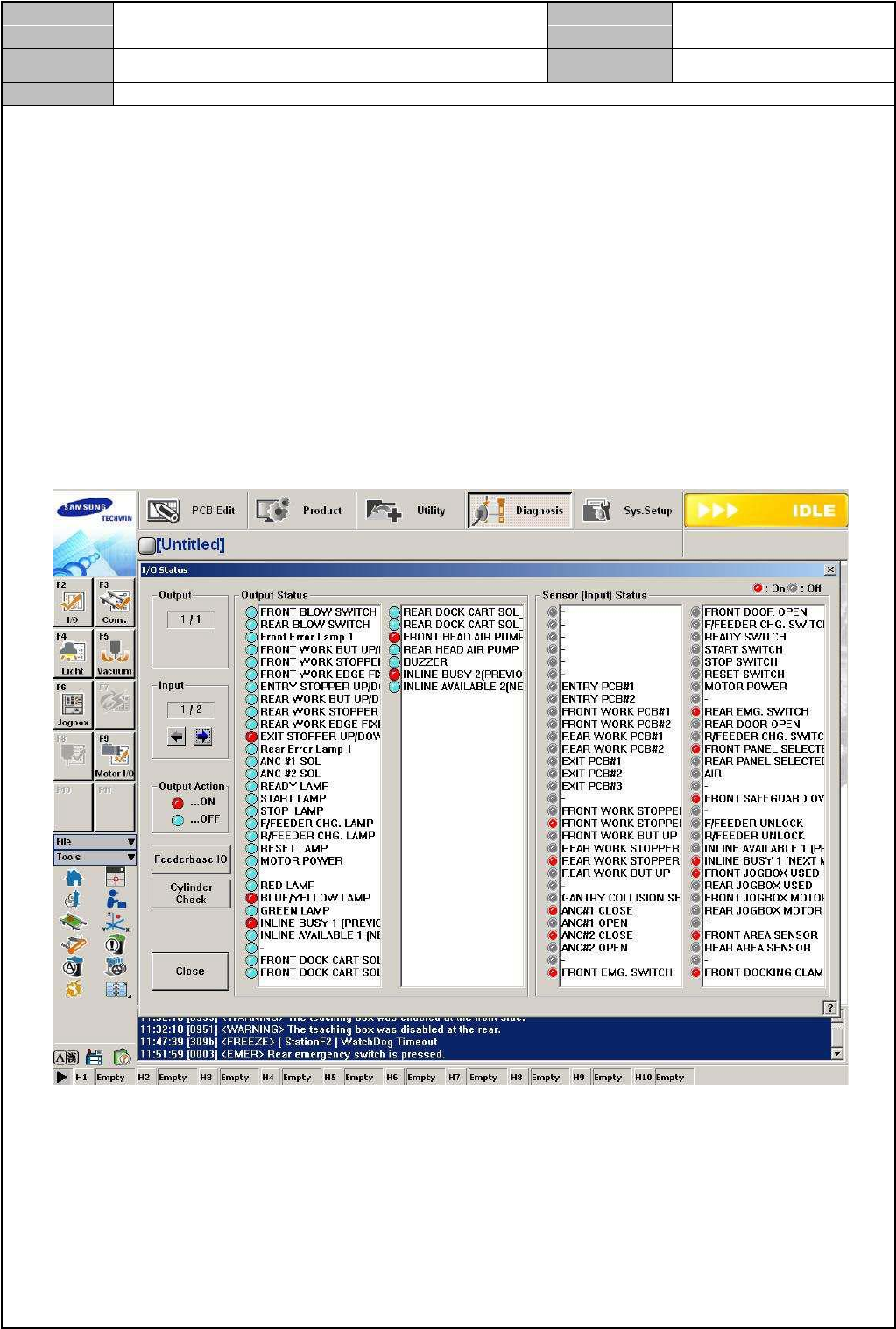

1. 通过 I/O 画面，确认<Diagnosis>→<F2(I/O)>画面上表示的输入相关部位上传感器或其他信号是否
正常启动
2. 按照输出相关信号，确认是否正常启动
3. 按下前/后面选择开关按钮，确认是否切换前/后面，还确认前/后面送料器变更功能是否正常工作
4. 确认是否启动送料器浮起传感器
5. 依次将 Feeder Origin 夹具插入到 1, 30, 59 Feeder Slot 后，确认传感器是否启动
6. 按照标准，检查是否正常启动
发送/接受 I/O 信号时，应正常启动
Input Sensor (Entry PCB #1/#2, Front/Rear PCB #1/#2, Exit PCB #1/#2/#3)应正常启动
应前/后面选择开关切换及送料器变更功能正常启动
应正常启动前/后面送料器浮起传感器
Model
DECAN Series
Company
SAMSUNG TECHWIN
Module
3.18 VACUUM DEVICE
Version
01
Title
检查MAIN AIR及BLOW REGULATOR
Page
3-18-4
Note
[检查 MAIN AIR 及 BLOW REGULATOR]

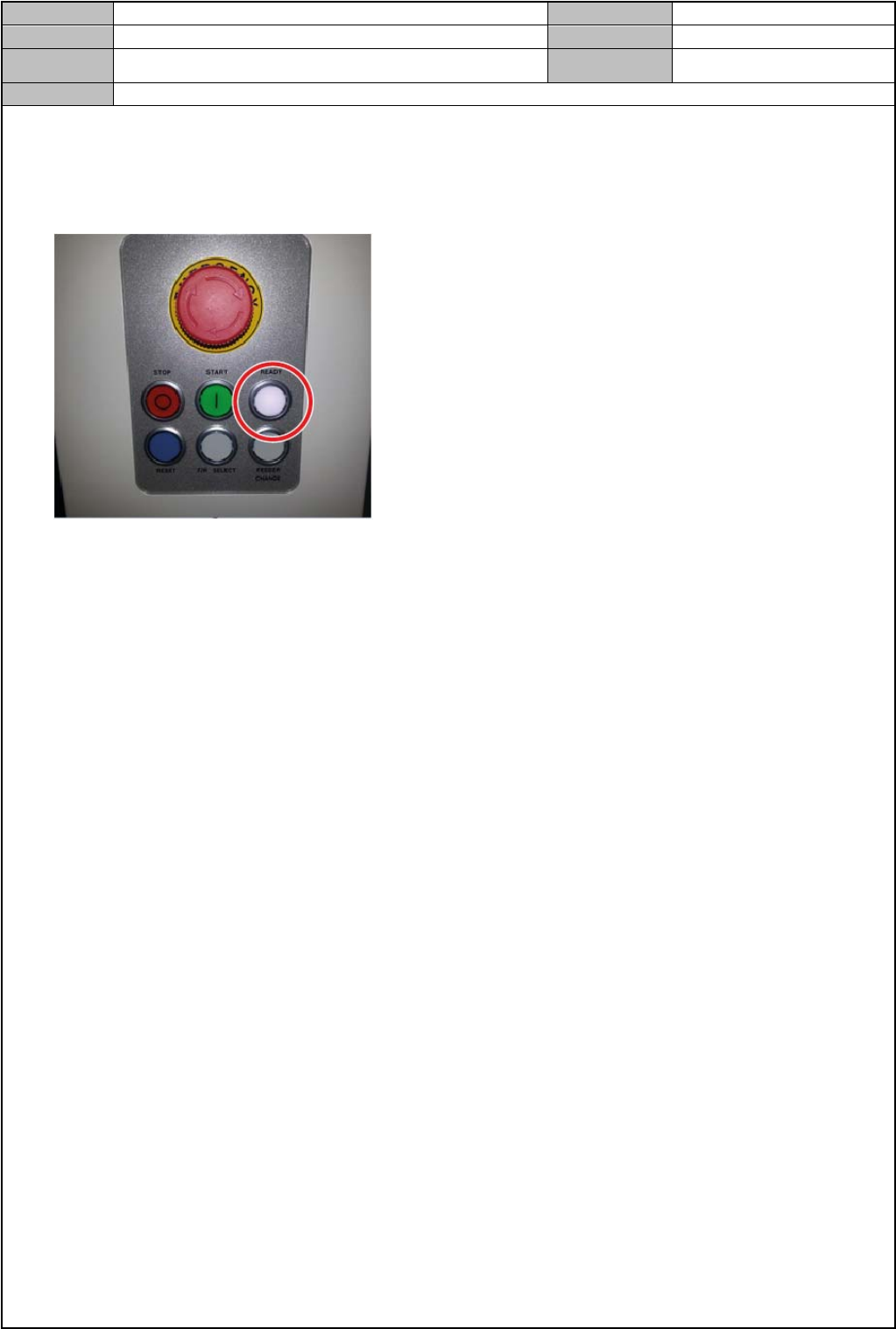

1. 打开 OP Panel 的 Ready Switch
2. 将 Air Regulator 调整 Valve 顺时针/逆时针方向旋转后，降低到 4.0 以下时，确认是否关闭 OP Pan
el 的 Ready Switch(Air Pressure Sensor 的 OUT 将亮灯状态变更为"1→2")
3. 将 Air Regulator 调整 Valve 顺时针方向旋转后，降低到 4.5 时，确认 Air Pressure Sensor Out 是
否将亮灯状态变更为"2→1"
4. 确认 Blow Air Regulator 值是否为 0.9~1.0 bar
