Model DECAN Series Company SAMSUNG TECHWIN Module 3.18 V ACUUM DEVICE V ersion 01 Tit le 组装 REAR SOL ASSY SUB Page 3-18-8 Note  Sol V alve Assy 1,2 气动软管连接图  Base Frame 上组装 Sol V alve Assy 1,2  组装于设备后面右下方 Cover Frame …

Model

DECAN Series

Company

SAMSUNG TECHWIN

Module

3.18 VACUUM DEVICE

Version

Title

组装REAR SOL ASSY SUB

Page

3-18-7

Note

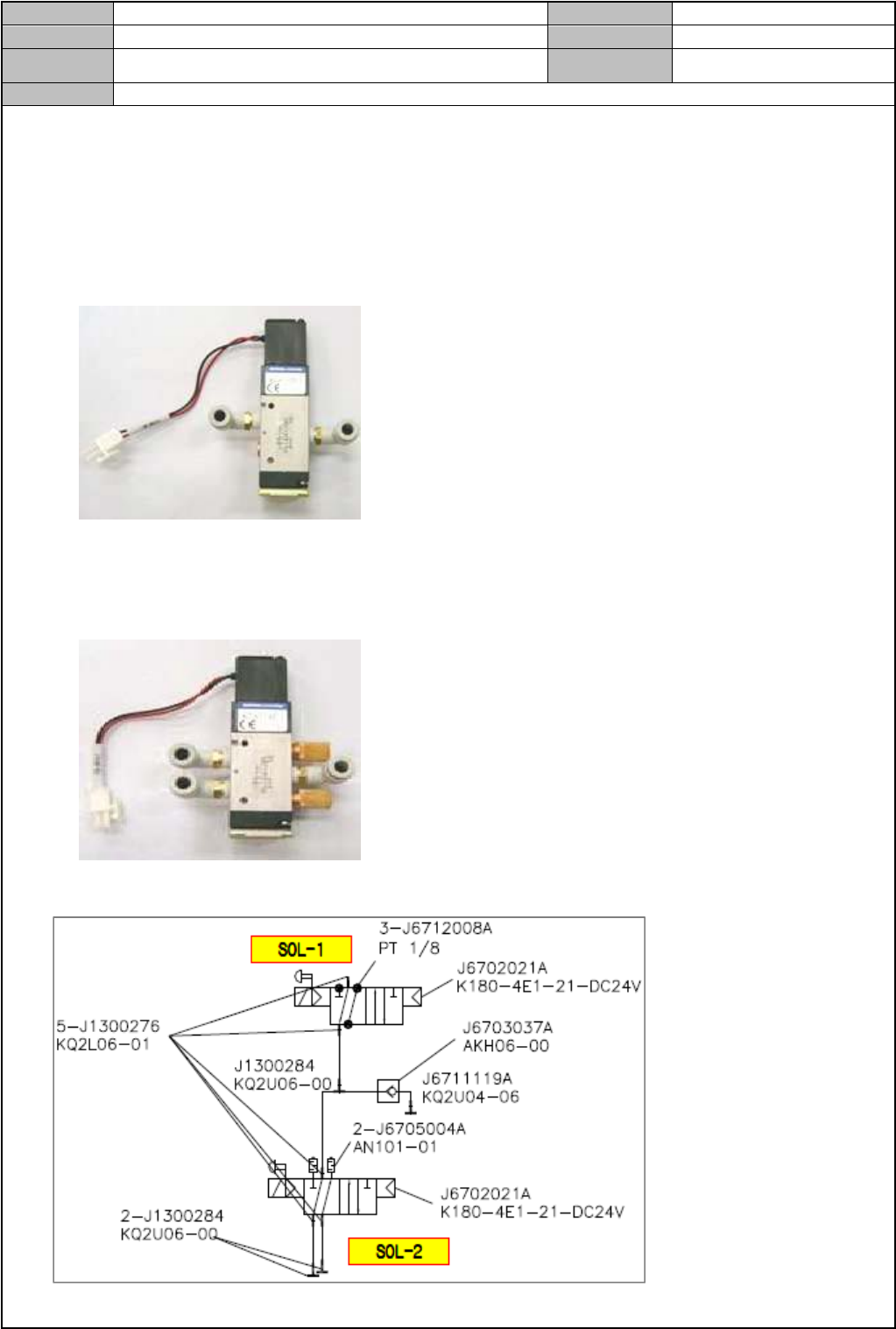

[组装 REAR SOL ASSY SUB]

 组装 Sol Valve Assy 1

 针对 Silencer、Plug 的铁氟龙未处理部位，附加进行铁氟龙胶带工作后，拧紧

 组装配件时，注意方向

 组装 Sol Valve Assy 2

 针对 Silencer、Plug 的铁氟龙未处理部位，附加进行铁氟龙胶带工作后，拧紧

 组装配件时，注意方向

 Sol Valve Assy 1,2 气动图

Model

DECAN Series

Company

SAMSUNG TECHWIN

Module

3.18 VACUUM DEVICE

Version

Title

组装REAR SOL ASSY SUB

Page

3-18-8

Note

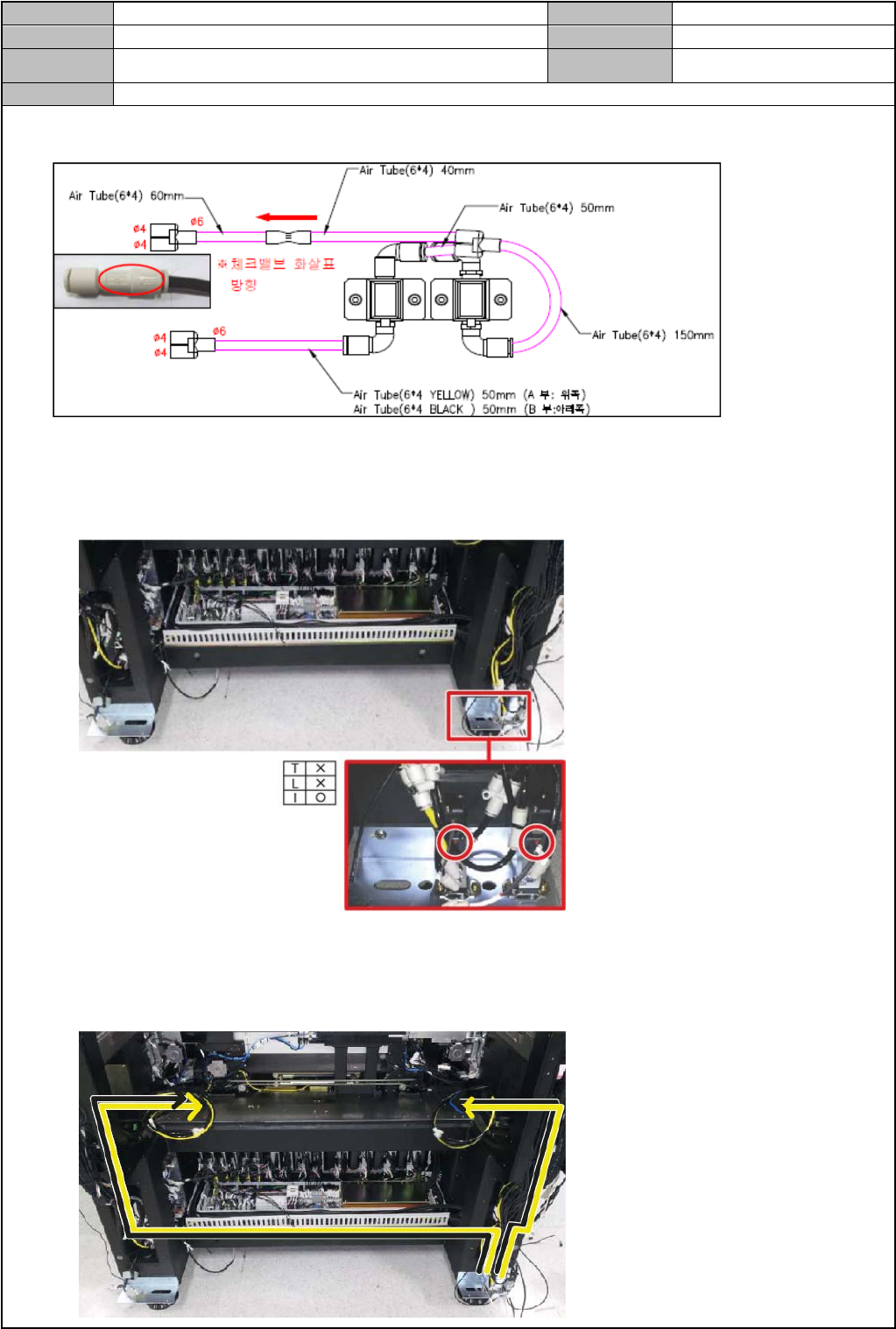

 Sol Valve Assy 1,2 气动软管连接图

 Base Frame 上组装 Sol Valve Assy 1,2

 组装于设备后面右下方 Cover Frame

 组装时，电缆与启动开关向设备外侧

 Sol Valve Assy 的气动软管途径

 右侧：

∅6 Yellow 1700mm, ∅6 Black 1700mm, ∅4 Black 1700mm

 左侧：

∅6 Yellow 3200mm, ∅6 Black 3200mm, ∅4 Black 3200mm

Model

DECAN Series

Company

SAMSUNG TECHWIN

Module

3.18 VACUUM DEVICE

Version

Title

检查VACUUM PUMP及气动量

Page

3-18-9

Note

[检查 VACUUM PUMP 及气动量]

 执行运行测试后，确认有无异常(检查错误日志文件)

 拆卸设备的前下方盖板后，确认 Vacuum Pump 的类型

Pump Type Generator(Ejector) Type

 确认附着于设备前面的 Vacuum Pressure 贴纸是否与 Vacuum Pump 的类型一致

Pump Type Generator(Ejector) Type

 在 MMI 的<Diagnosis> → <F5(Vacuum)>检查 Vacuum Level / Blow 量

 检查标准

 确认 Vacuum Level "0"点：Current Level 值 -9 ~ 9 mmHg 以内

 喷嘴未安装状态下，确认各 Head 的 Vacuum Level：各 Head 为 60 ~ 120 mmHg 以内

 安装 CN040 喷嘴状态下，确认 Vacuum Level：各 Head 为 480 mmHg 以上

 堵住喷嘴时，600mmHg 以上

 安装 CN040 喷嘴状态下，确认 Blow 量：-90 ~ -70 mmHg 以内

 Sol Valve 检查反复 30 次后，确认 Red Lamp 是否亮灯
