Model DECAN Series Company SAMSUNG TECHWIN Module 3.4 CAMERA V ersion 01 Tit le 更换 FIDUCIAL CAMERA OUTER 照明 LED Page 3-4-1 1 Note 5. 松开固定 Fiducial Camera 的固定 螺栓后，拆卸 ① 同轴照明 LED ② Outer 照明 LED 6. 更换新照明 LED
Model
DECAN Series
Company
SAMSUNG TECHWIN
Module
3.4 CAMERA
Version
01
Title
更换FIDUCIAL CAMERA OUTER照明LED
Page
3-4-10
Note

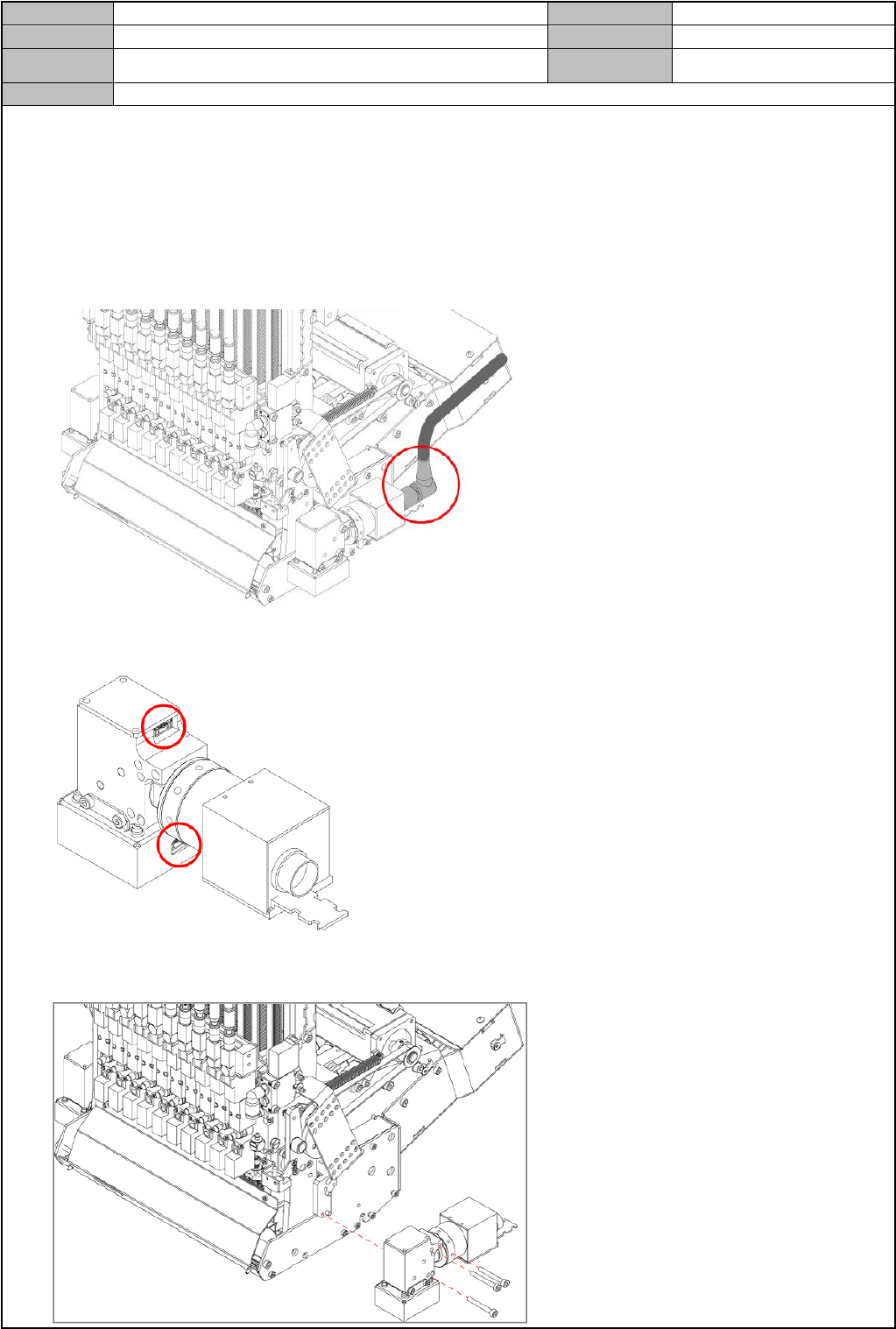

[更换 FIDUCIAL CAMERA OUTER 照明 LED]
1. 正常关闭 PC，并关闭设备前面的主开关
2. 拆卸连接到 Fiducial Camera 的影像电缆连接器
3. 拆卸连接到 Fiducial Camera 的电缆
4. 松开固定 Fiducial Camera 的固定螺栓后，拆卸
Model
DECAN Series
Company
SAMSUNG TECHWIN
Module
3.4 CAMERA
Version
01
Title
更换FIDUCIAL CAMERA OUTER照明LED
Page
3-4-11
Note

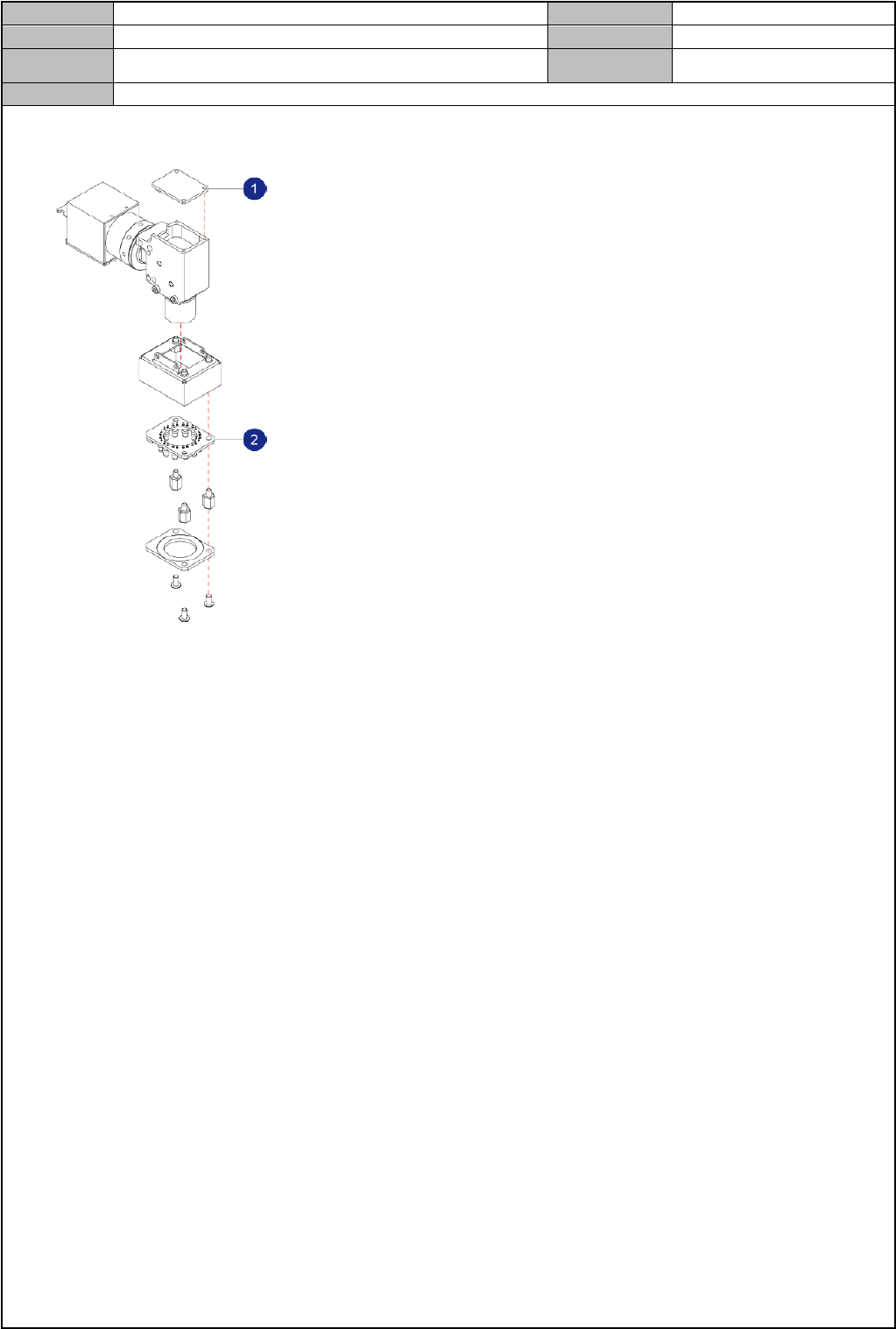

5. 松开固定 Fiducial Camera 的固定螺栓后，拆卸
① 同轴照明 LED
② Outer 照明 LED
6. 更换新照明 LED
Model
DECAN Series
Company
SAMSUNG TECHWIN
Module
3.4 CAMERA
Version
01
Title

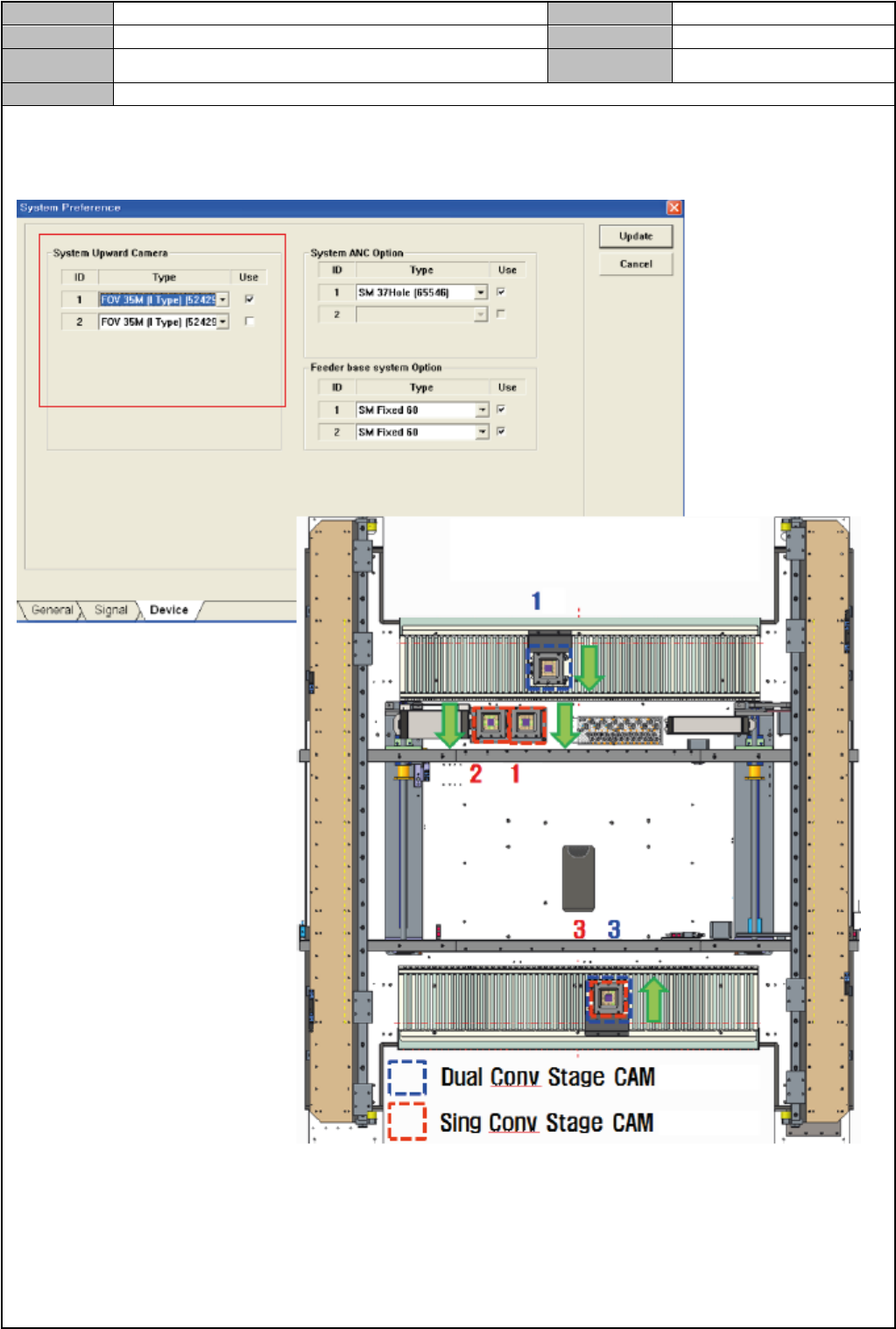

STAGE CAMERA安装选项(L2)
Page
3-4-12
Note
[STAGE CAMERA 安装选项(L2)]
