6. RF12AS/RF16AS/RF24AS (3)
3
4
5
6
7
1 1
9
1 0
8
2 2
2 6
2 5
2 4
2 3
2 7
1 7
2 0
1 9
1 8
1 6
1 5
1 3
1 4
1 2
3 8
3 0
3 0
2 9
2 9
3 0
3 1
3 3
3 4
3 5
3 7
3 6
3 2
2
4 0
A
A
4 1
4 2
9 2 9 4
4 4
4 5
8 6 8 8
4 6
4 7
4 8
8 9 9 1
4 0
5 1
5 2
4 3
5 6
5 3
5 4
5 5
5 7
4 9
6 5
6 6
6 7
6 2
6 3
6 4
6 1
8 1
7 8
7 5 7 7
6 9
7 0
7 1
2 1
5 0
5 7
B
B
C
C
5 8
6 0
5 9
6 8
3 9
1 0 2 1 0 3
8 2 8 3
7 9 8 0
2 8
1
D
D
8 4 8 5
9 8
9 9 1 0 1
9 5 9 7
1 0 6
1 0 4 1 0 5
7 3
7 4
7 2
- -

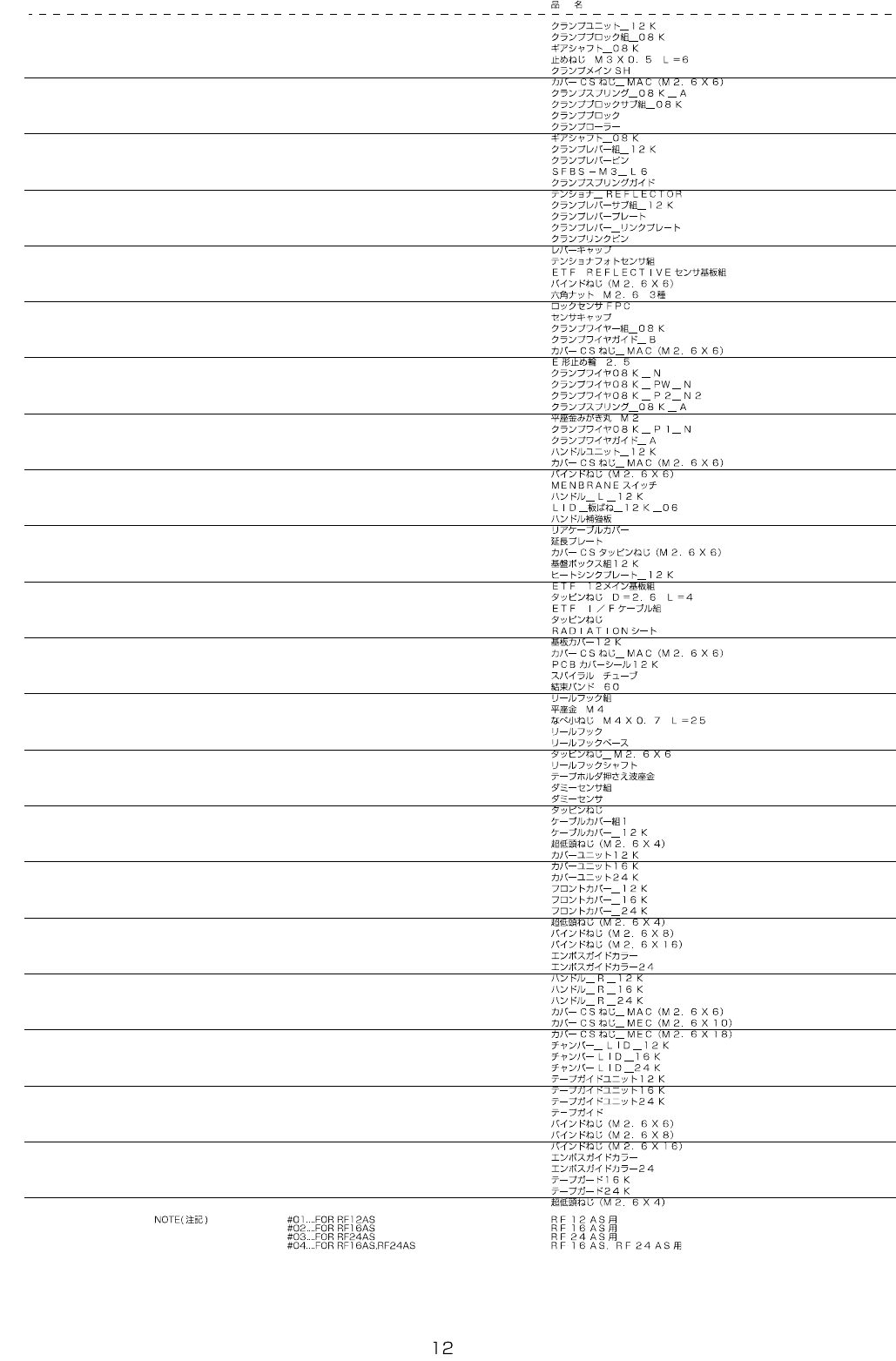

REF.NO NOTE PART NO D E S C R I P T I O N Qty
1 401-78972 CLAMP_UNIT_12K 1
2 401-69543 CLAMP_BLOCK_ASSY_08K (1)
3 401-67216 GEAR_SH_08K (1)
4 SM-8030602-TP SCREW M3X0.5 L=6 (1)
5 401-67218 CLAMP_MAIN_SH (1)
6 401-67279 COVER_CS_SCREW_MAC_M26X6 (1)
7 401-67265 CLAMP_SP (1)
8 401-69546 CLAMP_BLOCK_SUB_ASSY_08K (1)
9 401-67215 CLAMP_BLOCK (1)
10 401-67217 CLAMP_ROLLER (1)
11 401-67216 GEAR_SH_08K (1)
12 401-78971 CLAMP_LEVER_ASSY_12K (1)
13 401-67237 CLAMP_LEVER_PIN (1)
14 401-71822 SFBS-M3_L6 (1)
15 401-67238 CLAMP_SPRING_GUIDE (1)
16 401-69514 TENSIONER_REFLECTOR (1)
17 401-78970 CLAMP_LEVER_SUB_ASSY_12K (1)
18 401-67234 CLAMP_LEVER_PLATE (1)
19 401-67235 CLAMP_LEVER_LINK_PLATE (1)
20 401-67236 CLAMP_LINK_PIN (1)
21 401-78969 LEVER_CAP (1)
22 401-69548 CLAMP_PHOTO_SENSOR_ASSY (1)
23 401-62445 ETF REFLECTIVE SENS PCB ASM (1)
24 401-67278 BINDING_HEAD_SCREW_M26X6 (1)
25 NM-6860003-SC NUT M2.6 TYPE3 (1)
26 401-66940 LOCK SENS FPC (1)
27 401-67282 SENSOR_CAP (1)
28 401-69545 CLAMP_WIRE_ASSY_08K (1)
29 401-67250 CLAMP_WIRE_GUIDE_B (2)
30 401-67279 COVER_CS_SCREW_MAC_M26X6 (6)
31 RE-0250000-K0 E-RING 2.5 (1)
32 401-67248 CLAMP_WIRE_08K_N (1)
33 401-67287 CLAMP_WIRE_08K_PW_N (0.305)
34 401-67289 CLAMP_WIRE_08K_P2_N (1)
35
401-67266 CLAMP_WIRE_SP (1)
36 WP-0220301-SC WASHER M2 (1)
37 401-67288 CLAMP_WIRE_08K_P1_N (1)
38 401-67249 CLAMP_WIRE_GUIDE_A (1)
39 401-75348 HANDLE_UNIT_12K 1
40 401-67279 COVER_CS_SCREW_MAC_M26X6 (6)
41 401-67278 BINDING_HEAD_SCREW_M26X6
(2)
42 401-66942 MENBRANE SWITCH (1)
43 401-72656 HANDLE_L_12K (1)
44 401-81358 LID_PRESSURE_PLATE_12K_06 (1)
45 401-67254 HANDLE_REINFORCED_PLATE_12K (1)
46 401-67232 REAR_CABLE_COVER (1)
47 401-67253 EXTENSION_PLATE (1)
48 401-67280 COVER_SC_TAPPING_SCREW_M26X6 (2)
49 401-75349 PCB_BOX_ASSY_12K (1)
50 401-72665 HEAT_SINK_PLATE_12K (1)
51 401-66952 ETF 12 MAIN PCB ASM (1)
52 ST-4860421-SN TAPPING SCREW D=2.6 L=4 (4)
53 401-66939 ETF I/F CABLE ASM (1)
54 ST-4860821-SN TAPPING SCREW M2.5X8 (2)
55 401-66943 RADIATION SHEET (2)
56 401-72660 PCB_COVER_12K (1)
57 401-67279 COVER_CS_SCREW_MAC_M26X6 (7)
58 401-79259 PCB_COVER_SEAL_12K (1)
59 HX-0031400-00 SPIRAL TABE (0.1)
60 EA-9500B00-00 CABLE BAND (3)
61 401-71823 REEL_HOOK_ASSY (1)
62 WP-0430801-SC WASHER M4 (1)
63 SM-4042501-SC SCREW M4X0.7 L=25 (1)
64 401-71258 REEL_HOOK (1)
65 401-71257 REEL_HOOK_BASE (1)
66 401-77469 TAPPING_SCREW_M2.6X6 (2)
67 400-68219 REEL_HOOK_SH (1)
68 E1306-706-C00 TAPE HOLDER WASHER (1)
69 401-69529 DUMMY_SENSOR_UNIT 1
70 401-67233 DUMMY_SENSOR (1)
71 ST-4860821-SN TAPPING SCREW M2.5X8 (2)
72 401-75347 CABLE_COVER_ASSY_12K 1
73 401-72616 CABLE_COVER_12K (1)
74 401-67277 SUPER_LOW_HEAD_SCREW_M26X4 (2)
75
#01
401-75357 COVER_UNIT_12K 1
76
#02
401-75374 COVER_UNIT_16K 1
77
#03
401-75375 COVER_UNIT_24K 1
78
#01
401-72612 FRONT_COVER_12K (1)
79
#02
401-72613 FRONT_COVER_16K (1)
80
#03
401-72614 FRONT_COVER_24K (1)
81
#01
401-67277 SUPER_LOW_HEAD_SCREW_M26X4 (8)
82
#02
401-72666 BINDING_HEAD_SCREW_M26X8 (6)
83
#03
401-72667 BINDING_HEAD_SCREW_M26X16 (6)
84
#02
E4007-706-000 EMBOSS GUIDE COLLAR (6)
85
#03
E5007-706-000 EMBOSS_GUIDE_COLLAR_24 (6)
86
#01
401-72659 HANDLE_R_12K (1)
87
#02
401-72663 HANDLE_R_16K (1)
88
#03
401-72664 HANDLE_R_24K (1)
89
#01
401-67279 COVER_CS_SCREW_MAC_M26X6 (1)
90
#02
401-72668 COVER_CS_SCREW_MEC_M26X10 (1)
91
#03
40
1-72669 COVER_CS_SCREW_MEC_M26X18 (1)
92
#01
401-72657 CHAMBER_LID_12K (1)
93
#02
401-72661 CHAMBER_LID_16K (1)
94
#03
401-72662 CHAMBER_LID_24K (1)
95
#01
401-75358 TAPE_GUIDE_UNIT_12K 1
96
#02
401-75376 TAPE_GUIDE_UNIT_16K 1
97
#03
401-75377 TAPE_GUIDE_UNIT_24K 1
98 401-72615 TAPE_GUIDE (1)
99
#01
401-67278 BINDING_HEAD_SCREW_M26X6 (3)
100
#02
401-72666 BINDING_HEAD_SCREW_M26X8 (3)
101
#03
401-72667 BINDING_HEAD_SCREW_M26X16 (3)
102
#02
E4007-706-000 EMBOSS GUIDE COLLAR (3)
103
#03
E5007-706-000 EMBOSS_GUIDE_COLLAR_24 (3)
104
#02
401-72672 TAPE_GUARD_16K (1)
105
#03
401-72673 TAPE_GUARD_24K (1)
106
#04
401-67277 SUPER_LOW_HEAD_SCREW_M26X4 (2)
- -
7. RF32AS (1)
1
2
2
2
3
4
3
5
7
8
9
1 0
1 0
1 1
1 2
1 3
1 3
1 0
1 4
1 8
1 7
1 6
1 9
2 2
1 5
1 5
1 5
2 0
2 1
2 3
2 3
2 4
2 4
3 5
2 6
2 5
2 7
3 6
2 8
2 9
3 0
3 1
3 2
3 3
3 4
3 7
3 8
3 9
4 0
4 1
3 4
4 2
4 3
4 4
4 5
4 6
A
A
4 7
4 9
4 8
5 0
5 1
5 2
5 4
5 5
5 6
5 7
5 6
5 7
5 7
5 6
5 6
5 7
5 9
5 8
6 0
6 2
6 3
6 3
6 5
6 6
6 7
6 4
6 1
6 8
6 9
7 4
7 5
7 7
7 8
7 9
7 9
8 0
8 1
8 2
8 3
8 4
8 5
8 6
8 7
8 8
8 9
9 0
9 1
9 2
9 4
9 3
9 5
9 6
7 2
7 1
7 0
7 3
6 0
B
B
6 1
6
8
1 1
1 4
5 3
7 6
9 2
9 7
