LCR CHECK UNIT (FOR M6II AND M6IIc) LCR チ ェック ユニ ット (M6II, M6IIc 専用部 品) 2UGTYL000117 No. Drg.No. & Code No. QTY Description Rating Remarks 番号 図番 & ｺｰﾄﾞ番 号 個数 品名 規格 備考 1 Y6034 5 1 UNION ユニオン KQ2U04 -99A 1.1 2MGTYL…

100%1 / 61
＊ＭＤ６ＸＡ １２３４５６＊＊
Ｍ
Ｄ
６
Ｘ
Ａ
 
１
２
３
４
５
６
＊
＊ＮＸＴＭ６Ｘ １２３４５６＊＊
Ｎ
Ｘ
Ｔ
Ｍ
６
Ｘ
 
１
２
３
４
５
６
＊
＊ＬＵ０１Ａ １２３４５６＊＊ＬＵ０１Ａ １２３４５６＊
FOR M6II FOR M6IIc
3
4
5
6
9
25
26
27
30
31
36
36
50
50
51
51
52
53
53
55.1
55
55.1
56
60
60
61
62
62
63
64
65
66
67
68
70
71
76
80
81
82
83
84
85
1
1.1
90
37
37
91
13
14
92
30.1
50
50
51
51
52
53
53
75

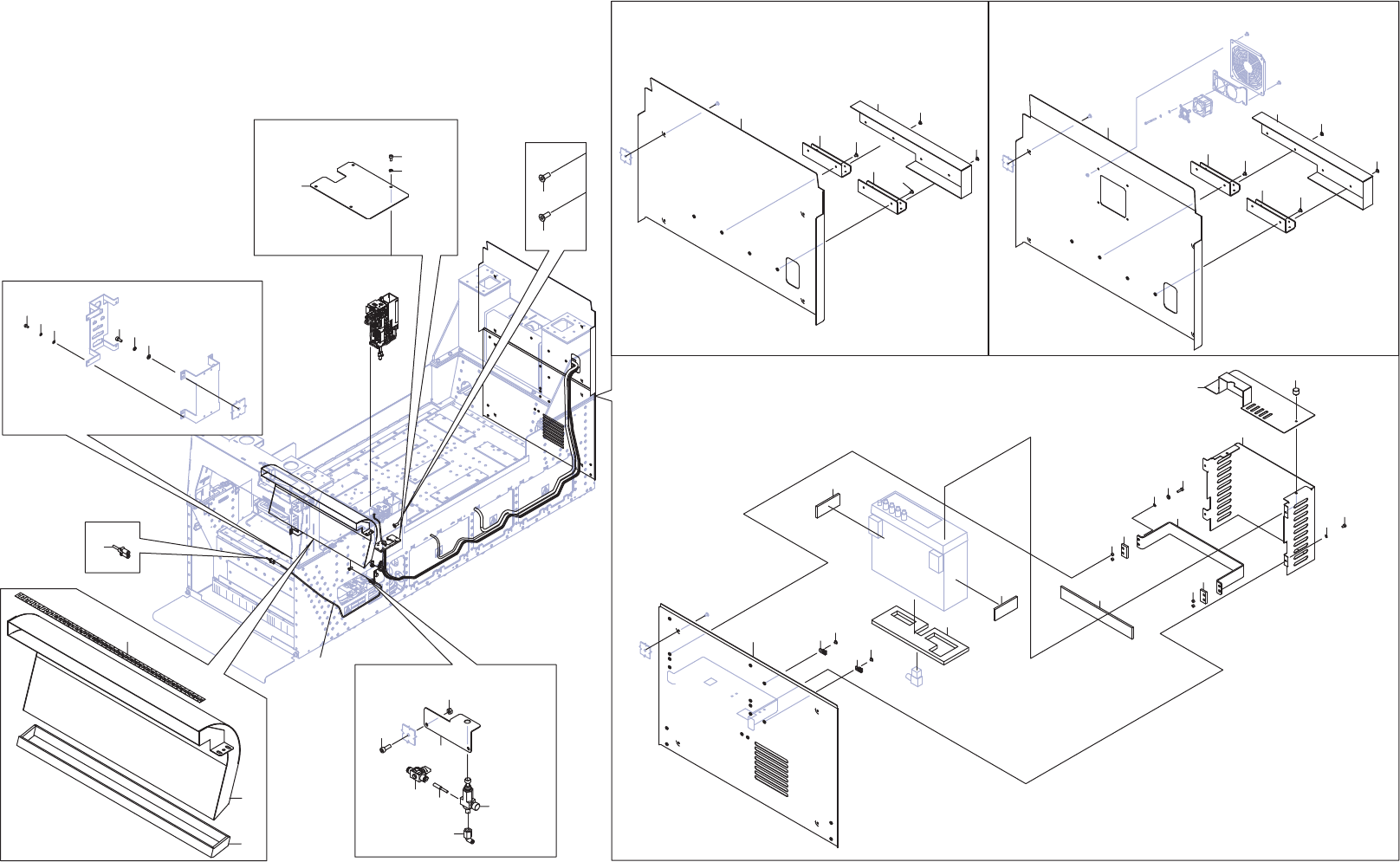

LCR CHECK UNIT (FOR M6II AND M6IIc)
/&5ࢳ࢙ࢵࢡࣘࢽࢵࢺ0,,0,,Fᑓ⏝㒊ရ
2UGTYL000117
30
PTS- LCRCU- 03
LCR CHECK UNIT (FOR M6II AND M6IIc)
LCR チェックユニット (M6II, M6IIc専用部品)
2UGTYL000117
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
1 Y60345 1 UNION
ユニオン
KQ2U04-99A
1.1 2MGTYL024000 1 TUBE
チューブ
3 2MGTYL023900 1 BKT
ＢＫＴ
4 H54271 2 BOLT, HEX SOCKET
ボルト　六角穴
M06X018(3ｶ ｼﾛ)
5 N1079D 2 NUT, HEX
ナット　六角
M06 P=1.0 1ｼｭ(3ｶｼﾛ)
6 H65323 1 VALVE, PRESSURE REDUCING
バルブ　減圧
ARJ310F-01BG-04
9 Y60236 1 UNION, ELBOW
ユニオン　エルボ
KQ2LF04-01A
13 H1037E 1 VALVE, MANUAL
バルブ　手動
HV6-6
14 N60117 1 NIPPLE
ニップル
KQ2N04-06
25 2MGTYL013400 1 COVER
カバー
26 H5426K 4 BOLT, HEX SOCKET
ボルト　六角穴
M04X008(3ｶ ｼﾛ)
27 W1106D 4 WASHER, LOCK
ワッシャ　スプリング
4M/M(3ｶ ｼﾛ)
30 2MGKYL010401 1 COVER, REAR
カバー　リヤー
FOR M6II
30.1 2MGLYL003300 1 COVER, REAR
カバー　リヤー
FOR M6IIc
31 2MGKYL010503 1 COVER, REAR
カバー　リヤー
36 S2025A 2 SHEET
シート
CTAM1
37 K5172H 2 SCREW, C/R TRUSS
小ネジ　十穴トラス
M04X004(3ｶ ｼﾛ)
50 2MGKYL004703 2 DUCT, WIRING
ダクト　配線
51 K5172L 4 SCREW, C/R TRUSS
小ネジ　十穴トラス
M04X006(3ｶ ｼﾛ)
52 2MGKYL010603 1 DUCT, WIRING
ダクト　配線
53 K5172H 4 SCREW, C/R TRUSS
小ネジ　十穴トラス
M04X004(3ｶ ｼﾛ)
55 2MGKYL011000 1 SHEET, RUBBER
シート　ゴム
55.1 2MGKYL011100 2 SHEET, RUBBER
シート　ゴム
56 2MGKYL004902 1 SHEET, RUBBER
シート　ゴム
60 2MGTYL007200 2 SHEET, RUBBER
シート　ゴム
61 2MGKYL010901 1 BKT
ＢＫＴ
62 K60614 4 COLLAR
カラー
SMKB5-4
63 H5289R 4 BOLT, HEX SOCKET
ボルト　六角穴
M04X014(3ｶ ｼﾛ)
64 W1043A 4 WASHER, FLAT
ワッシャ　平
4W- 4
65 W1106D 4 WASHER, LOCK
ワッシャ　スプリング
4M/M(3ｶ ｼﾛ)
66 2MGLYL002304 1 COVER
カバー
67 H5426H 4 BOLT, HEX SOCKET
ボルト　六角穴
M04X006(3ｶ ｼﾛ)
68 W1106D 4 WASHER, LOCK
ワッシャ　スプリング
4M/M(3ｶ ｼﾛ)
70 2MGLYL002402 1 COVER, UPPER
カバー　上
71 T63562 2 KNOB, KNURLED
ツマミ　ローレット
NOBX4-6
75 H64062 1 BOLT
ボルト
CBSTSR4-10
76 H64062 1 BOLT
ボルト
CBSTSR4-10 FOR M6IIc
80 H5426L 4 BOLT, HEX SOCKET
ボルト　六角穴
M04X010(3ｶ ｼﾛ)
81 W1106D 4 WASHER, LOCK
ワッシャ　スプリング
4M/M(3ｶ ｼﾛ)
82 W1108S 4 WASHER, FLAT
ワッシャ　平
4M/MX0.8X9(1W-4)(3ｶｼﾛ)
83 H54251 4 BOLT, HEX SOCKET
ボルト　六角穴
M03X006(3ｶ ｼﾛ)
84 W1106C 4 WASHER, LOCK
ワッシャ　スプリング
3M/M(3ｶ ｼﾛ)
85 W1108B 4 WASHER, FLAT
ワッシャ　平
3M/MX0.5X7(3ｶｼﾛ)
90 2MGKPL022100 1 DUCT
ダクト
91 PX02082 1 NAMEPLATE
銘板
92 PS03061 1 SHEET
シート
31
PTS- LCRCU- 03
マニホールド
1／4 1／4 1／4 1／8
1／81／81／81／8
1／8 1／41／4
1／8 1／8
φ4ｘ15st
0.42MPa
9.4ｍ㎡
初期状態
φ6ｘ10st
パーツ廃棄ブロー
12.6ｍ㎡
本体 マニホールド
BODY MANIFOLD
本体 マニホールド
BODY MANIFOLD
本体 マニホールド
BODY MANIFOLD
1／4
1／4 1／4 1／4
1／4
1／4 1／4
1／4
1／8
クラン プ
（ST=7.3）
（ST=10.5）
アンクランプ
(INITIAL POSITION 初期状態)
INITIAL POSITION
測定位置
MEASURING POTION
EXITING POSITION
廃棄位置
L=150
φ4
L=260
φ4
L=125
φ4
L=260
φ4
L=200
φ4
L=600
φ4
NXTIII, IIIc
Ｍ3
Ｍ6
L=800
φ4
標準部品
標準部品
STANDARD
PARTS
STANDARD
PARTS
0.42MPa
L=800
φ4
NXTII, IIc(M6)
1／4
1／4 1／4 1／4
1／4
1／4 1／4
1／4
1／8
0.42MPa
L=250
φ6
L=600
φ4
1／4
1／4 1／4 1／4
1／4
1／4 1／4
1／4
1／8
0.42MPa
L=150
φ4
NXTII(M3) NXTIIc(M3)
L=175
φ4
L=110
φ4
0.6L/min 0.7L/min
シャッタ 廃 棄
SHUTTER
2.7L/min
L=10
φ4
L=75
φ4
L=260
φ4
L=250
φ6
L=250
φ6
L=250
φ6
Ｍ6
Ｍ3
B
Ｍ5
Ａ
Ｍ5
ＥＡ
Ｐ
ＥＢ
Ｍ5
3.0L/min
B
Ｍ5
Ａ
Ｍ5
ＥＡ
Ｐ
ＥＢ
Ｍ5
L=95
φ4
CLAMP
UNCLAMP
NXTIII, IIIc
NXTII, IIc(M6)
NXTII(M3)
NXTIIc(M3)
受圧面積
PRESSURE
SIZE
受圧面積
PRESSURE
SIZE
L=150
φ4
NXTII NXTIIc
測定位置
MEASURING POTION
28.3ｍ㎡
受圧面積
21.2ｍ㎡
受圧面積
PRESSURE
SIZE
PRESSURE
SIZE
MANIFOLD
55
4
977
3
10
81112
58
56
55
56
57
55
54
53
52
56
51
2
1
2
3
15
14
61
59
59
60
66
15
14
15
3
14
61
13
2
1
2
3
15
14
15
14
60
61
61
A
B
C
D
E
D
B
C
A
A
A
G
F
H
58
1
PNEUMATIC CIRCUIT DIAGRAM (NXT series)
࢚࢔࣮㓄⟶ᅗ1;7⣔
2UGTYL000117
BASE
測定台
測定端子
MEASURING TERMINAL
