マニホール ド 1／4 1／4 1／4 1／8 1／8 1／8 1／8 1／8 1／8 1／4 1／4 1／8 1／8 φ4 ｘ 15st 0.42MPa 9.4 ｍ㎡ 初期状態 φ6 ｘ 10st パーツ廃棄 ブロー 12.6 ｍ㎡ 本体 マニホール ド BODY MANIFOLD 本体 マニホール ド BODY MANIFOLD 本体 マニホール ド BODY MANIFOLD 1／4 1／4 1／4 1／4 1／4 1／4 1／4…
LCR CHECK UNIT (FOR M6II AND M6IIc)
LCR チェックユニット (M6II, M6IIc専用部品)
2UGTYL000117
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
1 Y60345 1 UNION
ユニオン
KQ2U04-99A
1.1 2MGTYL024000 1 TUBE
チューブ
3 2MGTYL023900 1 BKT
ＢＫＴ
4 H54271 2 BOLT, HEX SOCKET
ボルト 六角穴
M06X018(3ｶ ｼﾛ)
5 N1079D 2 NUT, HEX
ナット 六角
M06 P=1.0 1ｼｭ(3ｶｼﾛ)
6 H65323 1 VALVE, PRESSURE REDUCING
バルブ 減圧
ARJ310F-01BG-04
9 Y60236 1 UNION, ELBOW
ユニオン エルボ
KQ2LF04-01A
13 H1037E 1 VALVE, MANUAL
バルブ 手動
HV6-6
14 N60117 1 NIPPLE
ニップル
KQ2N04-06
25 2MGTYL013400 1 COVER
カバー
26 H5426K 4 BOLT, HEX SOCKET
ボルト 六角穴
M04X008(3ｶ ｼﾛ)
27 W1106D 4 WASHER, LOCK
ワッシャ スプリング
4M/M(3ｶ ｼﾛ)
30 2MGKYL010401 1 COVER, REAR
カバー リヤー
FOR M6II
30.1 2MGLYL003300 1 COVER, REAR
カバー リヤー
FOR M6IIc
31 2MGKYL010503 1 COVER, REAR
カバー リヤー
36 S2025A 2 SHEET
シート
CTAM1
37 K5172H 2 SCREW, C/R TRUSS
小ネジ 十穴トラス
M04X004(3ｶ ｼﾛ)
50 2MGKYL004703 2 DUCT, WIRING
ダクト 配線
51 K5172L 4 SCREW, C/R TRUSS
小ネジ 十穴トラス
M04X006(3ｶ ｼﾛ)
52 2MGKYL010603 1 DUCT, WIRING
ダクト 配線
53 K5172H 4 SCREW, C/R TRUSS
小ネジ 十穴トラス
M04X004(3ｶ ｼﾛ)
55 2MGKYL011000 1 SHEET, RUBBER
シート ゴム
55.1 2MGKYL011100 2 SHEET, RUBBER
シート ゴム
56 2MGKYL004902 1 SHEET, RUBBER
シート ゴム
60 2MGTYL007200 2 SHEET, RUBBER
シート ゴム
61 2MGKYL010901 1 BKT
ＢＫＴ
62 K60614 4 COLLAR
カラー
SMKB5-4
63 H5289R 4 BOLT, HEX SOCKET
ボルト 六角穴
M04X014(3ｶ ｼﾛ)
64 W1043A 4 WASHER, FLAT
ワッシャ 平
4W- 4
65 W1106D 4 WASHER, LOCK
ワッシャ スプリング
4M/M(3ｶ ｼﾛ)
66 2MGLYL002304 1 COVER
カバー
67 H5426H 4 BOLT, HEX SOCKET
ボルト 六角穴
M04X006(3ｶ ｼﾛ)
68 W1106D 4 WASHER, LOCK
ワッシャ スプリング
4M/M(3ｶ ｼﾛ)
70 2MGLYL002402 1 COVER, UPPER
カバー 上
71 T63562 2 KNOB, KNURLED
ツマミ ローレット
NOBX4-6
75 H64062 1 BOLT
ボルト
CBSTSR4-10
76 H64062 1 BOLT
ボルト
CBSTSR4-10 FOR M6IIc
80 H5426L 4 BOLT, HEX SOCKET
ボルト 六角穴
M04X010(3ｶ ｼﾛ)
81 W1106D 4 WASHER, LOCK
ワッシャ スプリング
4M/M(3ｶ ｼﾛ)
82 W1108S 4 WASHER, FLAT
ワッシャ 平
4M/MX0.8X9(1W-4)(3ｶｼﾛ)
83 H54251 4 BOLT, HEX SOCKET
ボルト 六角穴
M03X006(3ｶ ｼﾛ)
84 W1106C 4 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
85 W1108B 4 WASHER, FLAT
ワッシャ 平
3M/MX0.5X7(3ｶｼﾛ)
90 2MGKPL022100 1 DUCT
ダクト
91 PX02082 1 NAMEPLATE
銘板
92 PS03061 1 SHEET
シート
31
PTS- LCRCU- 03
マニホールド
1／4 1／4 1／4 1／8
1／81／81／81／8
1／8 1／41／4
1／8 1／8
φ4ｘ15st
0.42MPa
9.4ｍ㎡
初期状態
φ6ｘ10st
パーツ廃棄ブロー
12.6ｍ㎡
本体 マニホールド
BODY MANIFOLD
本体 マニホールド
BODY MANIFOLD
本体 マニホールド
BODY MANIFOLD
1／4
1／4 1／4 1／4
1／4
1／4 1／4
1／4
1／8
クラン プ
（ST=7.3）
（ST=10.5）
アンクランプ
(INITIAL POSITION 初期状態)
INITIAL POSITION
測定位置
MEASURING POTION
EXITING POSITION
廃棄位置
L=150
φ4
L=260
φ4
L=125
φ4
L=260
φ4
L=200
φ4
L=600
φ4
NXTIII, IIIc
Ｍ3
Ｍ6
L=800
φ4
標準部品
標準部品
STANDARD
PARTS
STANDARD
PARTS
0.42MPa
L=800
φ4
NXTII, IIc(M6)
1／4
1／4 1／4 1／4
1／4
1／4 1／4
1／4
1／8
0.42MPa
L=250
φ6
L=600
φ4
1／4
1／4 1／4 1／4
1／4
1／4 1／4
1／4
1／8
0.42MPa
L=150
φ4
NXTII(M3) NXTIIc(M3)
L=175
φ4
L=110
φ4
0.6L/min 0.7L/min
シャッタ 廃 棄
SHUTTER
2.7L/min
L=10
φ4
L=75
φ4
L=260
φ4
L=250
φ6
L=250
φ6
L=250
φ6
Ｍ6
Ｍ3
B
Ｍ5
Ａ
Ｍ5
ＥＡ
Ｐ
ＥＢ
Ｍ5
3.0L/min
B
Ｍ5
Ａ
Ｍ5
ＥＡ
Ｐ
ＥＢ
Ｍ5
L=95
φ4
CLAMP
UNCLAMP
NXTIII, IIIc
NXTII, IIc(M6)
NXTII(M3)
NXTIIc(M3)
受圧面積
PRESSURE
SIZE
受圧面積
PRESSURE
SIZE
L=150
φ4
NXTII NXTIIc
測定位置
MEASURING POTION
28.3ｍ㎡
受圧面積
21.2ｍ㎡
受圧面積
PRESSURE
SIZE
PRESSURE
SIZE
MANIFOLD
55
4
977
3
10
81112
58
56
55
56
57
55
54
53
52
56
51
2
1
2
3
15
14
61
59
59
60
66
15
14
15
3
14
61
13
2
1
2
3
15
14
15
14
60
61
61
A
B
C
D
E
D
B
C
A
A
A
G
F
H
58
1

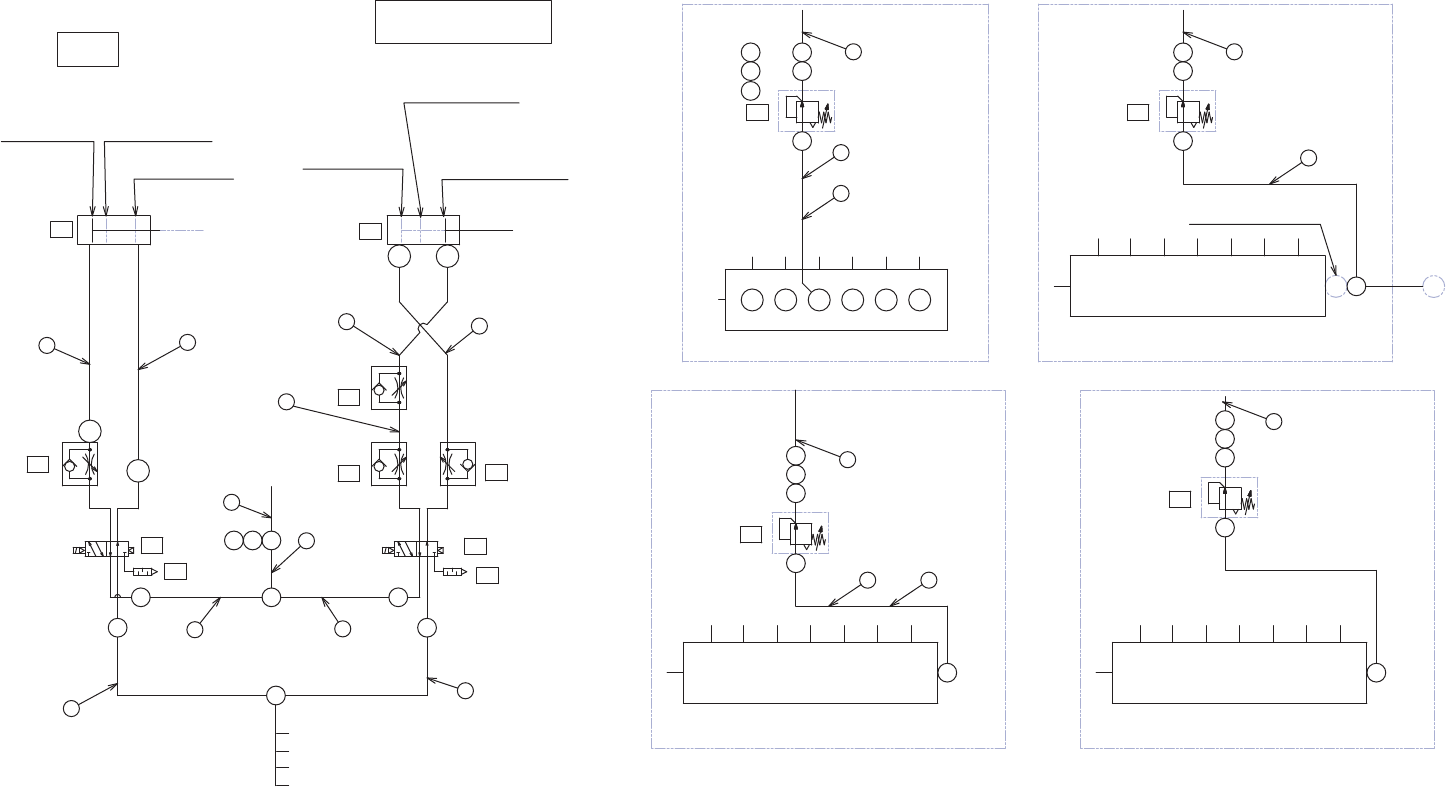

PNEUMATIC CIRCUIT DIAGRAM (NXT series)
࢚࣮㓄⟶ᅗ1;7⣔
2UGTYL000117
BASE
測定台
測定端子
MEASURING TERMINAL
32
PTS- LCRCU- 03
PNEUMATIC CIRCUIT DIAGRAM (NXT series)
エアー配管図 (NXT系)
2UGTYL000117
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
1 Y60376 1 UNION, ELBOW
ユニオン エルボ
KQ2L04-02AS
2 Y60236 1 UNION, ELBOW
ユニオン エルボ
KQ2LF04-01A
3 Y60235 1 UNION, ELBOW
ユニオン エルボ
KQ2L04-99A
4 Y30744 1 UNION
ユニオン
KQ2U04-06
5 Y60363 2 UNION, ELBOW
ユニオン エルボ
KQ2W04-M5A
6 A4068H 2 ELBOW
エルボ
M-5ALU-4
7 Y60292 2 UNION, ELBOW
ユニオン エルボ
KQ2V04-M5A
8 Y60219 1 UNION
ユニオン
KQ2T04-00A
9 Y60282 1 UNION
ユニオン
KQ2U04-00A
10 Y3077B 1 UNION, ELBOW
ユニオン エルボ
KQ2K04-M5
11 N60233 1 NIPPLE
ニップル
KQ2N04-99
12 S68043 1 SILENCER
サイレンサ
ST4
13 Y60345 1 UNION
ユニオン
KQ2U04-99A
14 H1037E 1 VALVE, MANUAL
バルブ 手動
HV6-6
15 N60117 1 NIPPLE
ニップル
KQ2N04-06
51 2MGTYL022901 1 TUBE
チューブ
52 2MGTYL023000 1 TUBE
チューブ
53 2MGTYL023100 1 TUBE
チューブ
54 2MGTYL023301 1 TUBE
チューブ
55 2MGTYL023401 2 TUBE
チューブ
56 2MGTYL023500 3 TUBE
チューブ
57 2MGTYL023600 1 TUBE
チューブ
58 2MGTYL023700 2 TUBE
チューブ
59 2MGTYL023800 1 TUBE
チューブ
60 2MGTYL024000 1 TUBE
チューブ
61 2MGTYL026700 1 TUBE
チューブ
A H65323 1 VALVE, PRESSURE REDUCING
バルブ 減圧
ARJ310F-01BG-04
B H1121X 2 VALVE, SOL
バルブ ＳＯＬ
SY3120-5MZ-M5
C S1058A 2 SILENCER
サイレンサ
AN120-M5
D K67735 2 CONTROLLER, SPEED
コントローラ スピード
AS1301F-M5-04A
E K69176 1 CONTROLLER, SPEED
コントローラ スピード
AS1311F-M5-04A
F K69177 1 CONTROLLER, SPEED
コントローラ スピード
AS1002F-04A
G S64467 1 CYLINDER, AIR
シリンダ エアー
CJ1B4-15U4
H S73726 1 CYLINDER, AIR
シリンダ エアー
CJ2B6-10RZ-XB13
33
PTS- LCRCU- 03
