LCR CHECK UNIT (AIMEX III) 3/
LCR チェックユニット (AIMEX III) 3/
2UGTYL000117
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
2 2MGYYL000603 1 BOX, REJECT
ＢＯＸ　ＮＧ
3 2MGYYL000702 1 PLATE, BASE
プレート　ベース
4 H21153 2 PIN, PARALLEL
ピン　平行
φ03X10 A種(m6) SUS
5 H69437 4 BOLT, HEX SOCKET WASHER ASSY
ボルト　六角穴座金付
M04x016 WAｿｹｯﾄSPﾀｲﾌﾟ(3ｶ ｼﾛ)
6 2MGYYL000900 1 BKT, PIPING
ＢＫＴ　配管
7 2MGTYL029400 2 PIN, LOCATING
ピン　位置決め
8 2MGYYL001104 1 BKT, BASE
ＢＫＴ　ベース
12 2MGXYL000401 1 BKT, WIRING
ＢＫＴ　配線
13 2MHFYL000100 1 PLATE
プレート
14 2MHFYL000200 1 PLATE
プレート
FOR DynaHead(DX)
15 H5427B 2 BOLT, HEX SOCKET
ボルト　六角穴
M05X012(3ｶｼﾛ)
16 W1106E 2 WASHER, LOCK
ワッシャ　スプリング
5M/M(3ｶ ｼﾛ)
17 H1037E 1 VALVE, MANUAL
バルブ　手動
HV6-6
18 H5426W 2 BOLT, HEX SOCKET
ボルト　六角穴
M04X022(3ｶ ｼﾛ)
19 W1106D 2 WASHER, LOCK
ワッシャ　スプリング
4M/M(3ｶ ｼﾛ)
20 Y60206 1 UNION, ELBOW
ユニオン　エルボ
KQ2L04-06A
21 H65323 1 VALVE, PRESSURE REDUCING
バルブ　減圧
ARJ310F-01BG-04
22 H5426K 2 BOLT, HEX SOCKET
ボルト　六角穴
M04X008(3ｶ ｼﾛ)
23 W1106D 2 WASHER, LOCK
ワッシャ　スプリング
4M/M(3ｶ ｼﾛ)
24 Y60236 1 UNION, ELBOW
ユニオン　エルボ
KQ2LF04-01A
25 Y60221 1 UNION
ユニオン
KQ2T06-04A
32 2MHGKB004500 1 BKT
ＢＫＴ
33 2MHGKB004600 1 BKT
ＢＫＴ
34 H5426L 4 BOLT, HEX SOCKET
ボルト　六角穴
M04X010(3ｶ ｼﾛ)
35 W1106D 4 WASHER, LOCK
ワッシャ　スプリング
4M/M(3ｶ ｼﾛ)
36 W1108S 4 WASHER, FLAT
ワッシャ　平
4M/MX0.8X9(1W-4)(3ｶｼﾛ)
37 H5426H 6 BOLT, HEX SOCKET
ボルト　六角穴
M04X006(3ｶ ｼﾛ)
38 W1106D 6 WASHER, LOCK
ワッシャ　スプリング
4M/M(3ｶ ｼﾛ)
39 2MHGKB002900 1 BKT
ＢＫＴ
40 H5426L 2 BOLT, HEX SOCKET
ボルト　六角穴
M04X010(3ｶ ｼﾛ)
41 W1106D 2 WASHER, LOCK
ワッシャ　スプリング
4M/M(3ｶ ｼﾛ)
42 W1043C 2 WASHER, FLAT
ワッシャ　平
4W- 4(3ｶｼﾛ)
43 K3047C 10 CLAMPER
クランパ
C1P004C
44 S2026A 2 SHEET
シート
CTAM2
45 H54298 2 BOLT, HEX SOCKET
ボルト　六角穴
M05X008(3ｶ ｼﾛ)
46 2MHFKB051800 1 DUCT, WIRING
ダクト　配線
Side1
47 K5365S 3 SCREW, C/R TRUSS
小ネジ　十穴トラス
M06X008(3ｶ ｼﾛ)
Side1
48 2MHFKB051900 1 DUCT, WIRING
ダクト　配線
Side2
49 K5365S 3 SCREW, C/R TRUSS
小ネジ　十穴トラス
M06X008(3ｶ ｼﾛ)
Side2
47
PTS- LCRCU- 03

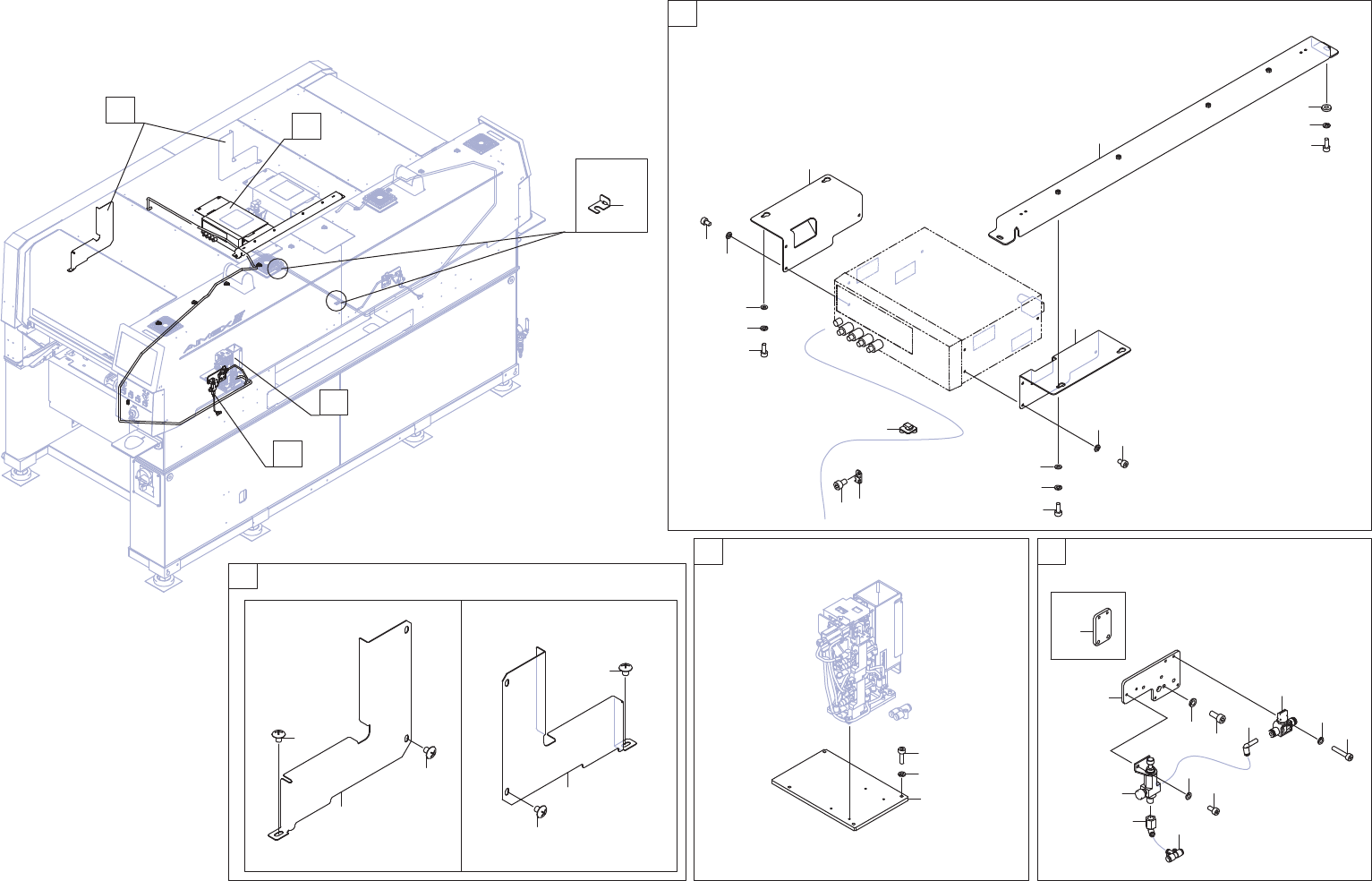

FOR AIMEX III (SNo.201-), Right placement
$,0(;,,,ᑓ⏝㒊ရ61R㹼ྑ㓄⨨
13
14
15
16
17
18
19
20
21
22
23
24
25
3
4
2
51
32
33
34
35
36
34
35
36
37
38
38
37
39
40
42
43
41
44
45
47
46
47
48
49
49
LCR CHECK UNIT (AIMEX III) 4/
/&5ࢳ࢙ࢵࢡࣘࢽࢵࢺ$,0(;,,,
2UGTYL000117
BBAA
CC
DD
Side2Side1
Side2
AA
BB
CC
DD
48
PTS- LCRCU- 03
LCR CHECK UNIT (AIMEX III) 4/
LCR チェックユニット (AIMEX III) 4/
2UGTYL000117
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
2 2MGYYL001902 1 PLATE, LOWER
プレート　下
3 H5289R 4 BOLT, HEX SOCKET
ボルト　六角穴
M04X014(3ｶ ｼﾛ)
4 W1106D 4 WASHER, LOCK
ワッシャ　スプリング
4M/M(3ｶ ｼﾛ)
13 2MHFYL000100 1 PLATE
プレート
14 2MHFYL000200 1 PLATE
プレート
FOR DynaHead(DX)
15 H5427B 2 BOLT, HEX SOCKET
ボルト　六角穴
M05X012(3ｶｼﾛ)
16 W1106E 2 WASHER, LOCK
ワッシャ　スプリング
5M/M(3ｶ ｼﾛ)
17 H1037E 1 VALVE, MANUAL
バルブ　手動
HV6-6
18 H5426W 2 BOLT, HEX SOCKET
ボルト　六角穴
M04X022(3ｶ ｼﾛ)
19 W1106D 2 WASHER, LOCK
ワッシャ　スプリング
4M/M(3ｶ ｼﾛ)
20 Y60206 1 UNION, ELBOW
ユニオン　エルボ
KQ2L04-06A
21 H65323 1 VALVE, PRESSURE REDUCING
バルブ　減圧
ARJ310F-01BG-04
22 H5426K 2 BOLT, HEX SOCKET
ボルト　六角穴
M04X008(3ｶ ｼﾛ)
23 W1106D 2 WASHER, LOCK
ワッシャ　スプリング
4M/M(3ｶ ｼﾛ)
24 Y60236 1 UNION, ELBOW
ユニオン　エルボ
KQ2LF04-01A
25 Y60221 1 UNION
ユニオン
KQ2T06-04A
32 2MHGKB004500 1 BKT
ＢＫＴ
33 2MHGKB004600 1 BKT
ＢＫＴ
34 H5426L 4 BOLT, HEX SOCKET
ボルト　六角穴
M04X010(3ｶ ｼﾛ)
35 W1106D 4 WASHER, LOCK
ワッシャ　スプリング
4M/M(3ｶ ｼﾛ)
36 W1108S 4 WASHER, FLAT
ワッシャ　平
4M/MX0.8X9(1W-4)(3ｶｼﾛ)
37 H5426H 6 BOLT, HEX SOCKET
ボルト　六角穴
M04X006(3ｶ ｼﾛ)
38 W1106D 6 WASHER, LOCK
ワッシャ　スプリング
4M/M(3ｶ ｼﾛ)
39 2MHGKB002900 1 BKT
ＢＫＴ
40 H5426L 2 BOLT, HEX SOCKET
ボルト　六角穴
M04X010(3ｶ ｼﾛ)
41 W1106D 2 WASHER, LOCK
ワッシャ　スプリング
4M/M(3ｶ ｼﾛ)
42 W1043C 2 WASHER, FLAT
ワッシャ　平
4W- 4(3ｶｼﾛ)
43 K3047C 10 CLAMPER
クランパ
C1P004C
44 S2026A 2 SHEET
シート
CTAM2
45 H54298 2 BOLT, HEX SOCKET
ボルト　六角穴
M05X008(3ｶ ｼﾛ)
46 2MHFKB051800 1 DUCT, WIRING
ダクト　配線
Side1
47 K5365S 3 SCREW, C/R TRUSS
小ネジ　十穴トラス
M06X008(3ｶ ｼﾛ)
Side1
48 2MHFKB051900 1 DUCT, WIRING
ダクト　配線
Side2
49 K5365S 3 SCREW, C/R TRUSS
小ネジ　十穴トラス
M06X008(3ｶ ｼﾛ)
Side2
51 2MGXYL000401 2 BKT, WIRING
ＢＫＴ　配線
side2
49
