Ref No. Remark s R 1 Q'ty 1-C 多段 トレイ 本体部 :DT45 T Mult i-S tep Tray Mai n Body : DT4 5T ｲﾗｽﾄ No. Part No. 品 名 品番 数量 R 2 パーツリスト Kit N o . キット 品 番 Kit Name キット名称 KXFX03T 1A00 Part Nam e 備 考 ｾｸｼｮﾝN o. PARTS LIST Section…
1-C
多段
トレイ
本体部
:DT45T

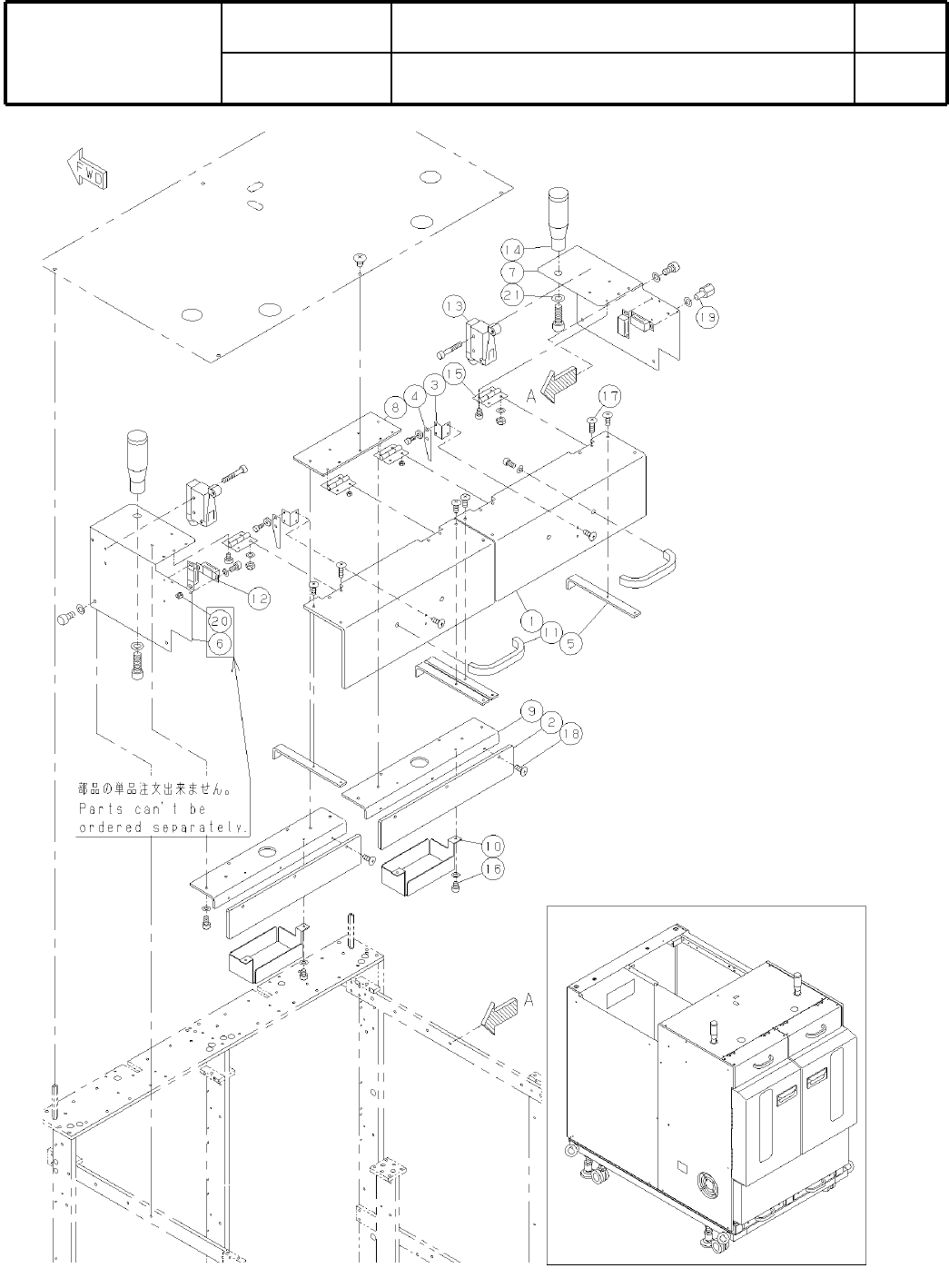

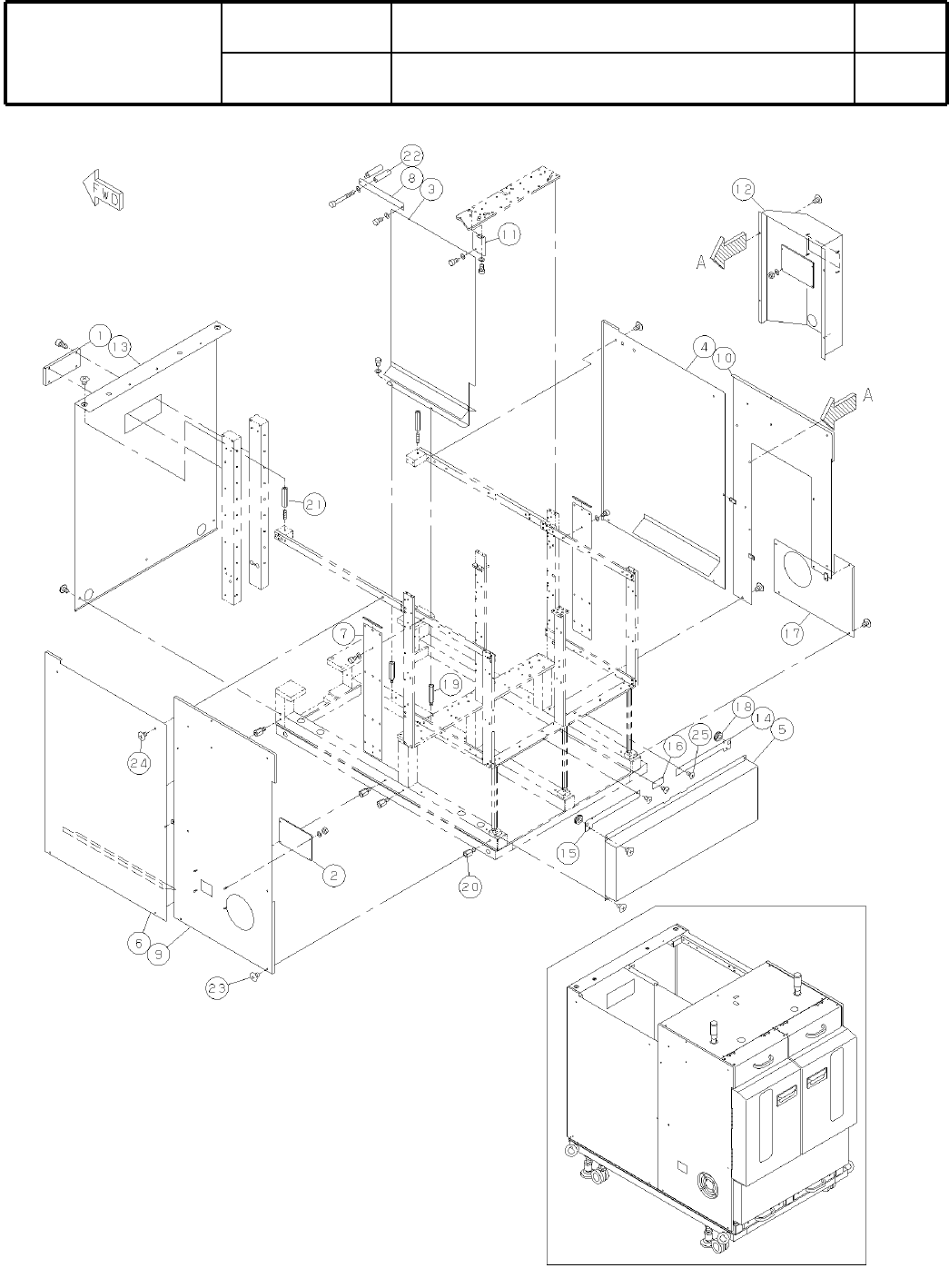

Multi-Step Tray Main Body : DT45T
パーツレイアウト
Kit No.
キット品
番
Kit Name
キット名称
KXFX03T1A00
ｾｸｼｮﾝNo.
PARTS LAYOUT
Section No.
--
M5
( KKXFX03T1A00-17-3 )
Ref
No.
Remarks
R
1
Q'ty
1-C
多段
トレイ
本体部
:DT45T
Multi-Step Tray Main Body : DT45T
ｲﾗｽﾄ
No.
Part No.
品 名品番 数量
R
2
パーツリスト
Kit N
o
.
キット品
番
Kit Name
キット名称
KXFX03T1A00
Part Name
備 考
ｾｸｼｮﾝNo.
PARTS LIST
Section No.
R
3
COVER
2
1 KXFB0156A00
COVER
2
2 KXFB07F1A00
BRACKET
2
3 N210028833AA
STOPPER
2
4 N210028834AA
BRACKET
4
5 N210028836AA
BRACKET
1
6 N210029066AA
BRACKET
1
7 N210029074AA
BRACKET
1
8 N210029075AA
BRACKET
2
9 N210028965AA
COVER
2
10 N210028967AA
PULL
2
11 KXF08CUAA00 AP-2-black
MAGNET
8
12 KXF0CS8AA00 C-54-2-black
SWITCH
2
13 KXF0DXLTA00 AZ7141
HANDLE
2
14 KXF0DXLUA00 GTF-28XM10
HINGE
4
15 N610033146AA
BOLT
12
16 N510017330AA
Hexagon socket head cap screw M3X4-10.9 A2J (Trivalent)
SCREW
8
17 N510018233AA
Cross recessed Truss head machine screw M3X10-4.8 A2S (Trivalent)
SCREW
18
18 N510018256AA
Cross recessed Truss head machine screw M3X8-4.8 A2S (Trivalent)
SPACER
1
19 N510017081AA BSF-408E
SPACER
1
20 N510017061AA ASF-406E
WASHER
2
21 N510018505AA
Round finish plain washer 10 10H A2J (Trivalent)
M6
--
( KKXFX03T1A00-17-3 )
1-D
多段
トレイ
本体部
:DT45T
Multi-Step Tray Main Body : DT45T
パーツレイアウト
Kit No.
キット品
番
Kit Name
キット名称
KXFX03T1A00
ｾｸｼｮﾝNo.
PARTS LAYOUT
Section No.
--
M7
( KKXFX03T1A00-17-4 )
