上海赫立电子科技有限公司
第 12 页 共 64 页
第二章. 检测程序制作方法和步骤

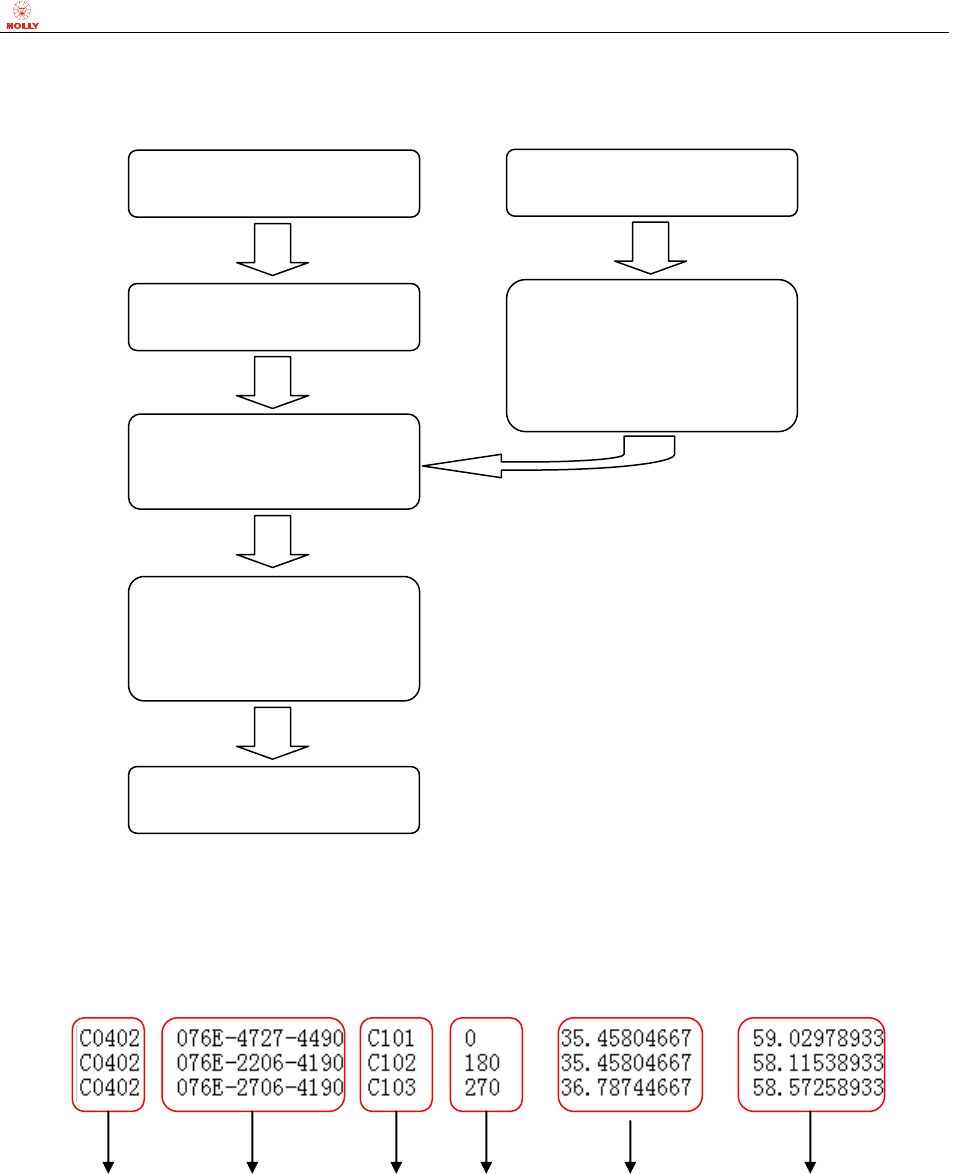

赫立龙腾系列 AOI 检测程序制作流程图：
2-1. 导入/读取 CAD/NC 数据
本小节描述导入/读取 CAD 数据或者 NC 数据的方法及步聚。
步骤 1）： 获取 CAD 数据，可从原始 CAD 数据文件中提取或者使用贴片机程序数据进行整理。CAD 文
件需包含元件的如下信息：1.封装形式； 2.料号； 3.位号； 4.贴装 X 坐标； 5. 贴装 Y 坐标；
6.贴装角度。如下图所示：
封装形式 料号 位号 角度 贴装 X 坐标 贴装 Y 坐标
注意：
CAD 文件中封装形式和料号信息，二者可选其一。（二者均包含的情况最为理想，检测程序制作
更快捷，检测程序结构更清晰。）
CAD 文件中亦需包含 Fiducial Mark（光学定位基准点）的相关坐标数据信息，至少需包含一对
主 Mark 点的相关坐标数据信息，以保证 CAD 数据的完整性。（如子 Mark 的相关坐标数据信息
也包含在内，则更为理想，检测程序制作更精准。）
CAD 文件中不能包含\、/、*、<、>、|、%、=、$、&、@、,、;、:、"、!、?等特殊字符。（如遇
上述字符，请先行完成字符替换。）
采集图像、调整 CAD 布局；
（参见章节 2-2）
导入 CAD/NC 数据；
（参见章节 2-1）
制作检测库（Mark 点检测库
及元件检测库）；
（参见章节 2-3）
如有拼板，需完成拼板复制；
稍加调试检测参数即可开始
批量检测；
（参见章节 2-4）
完成。
采集图像，由于可获取整板
图像，可自由在检测位置上
添加元器件数据（例如：位
号 C101、料号 310-112、封
装形式 C0402）；
无 CAD/NC 数据；
（参见章节 2-5）
上海赫立电子科技有限公司
第 13 页 共 64 页

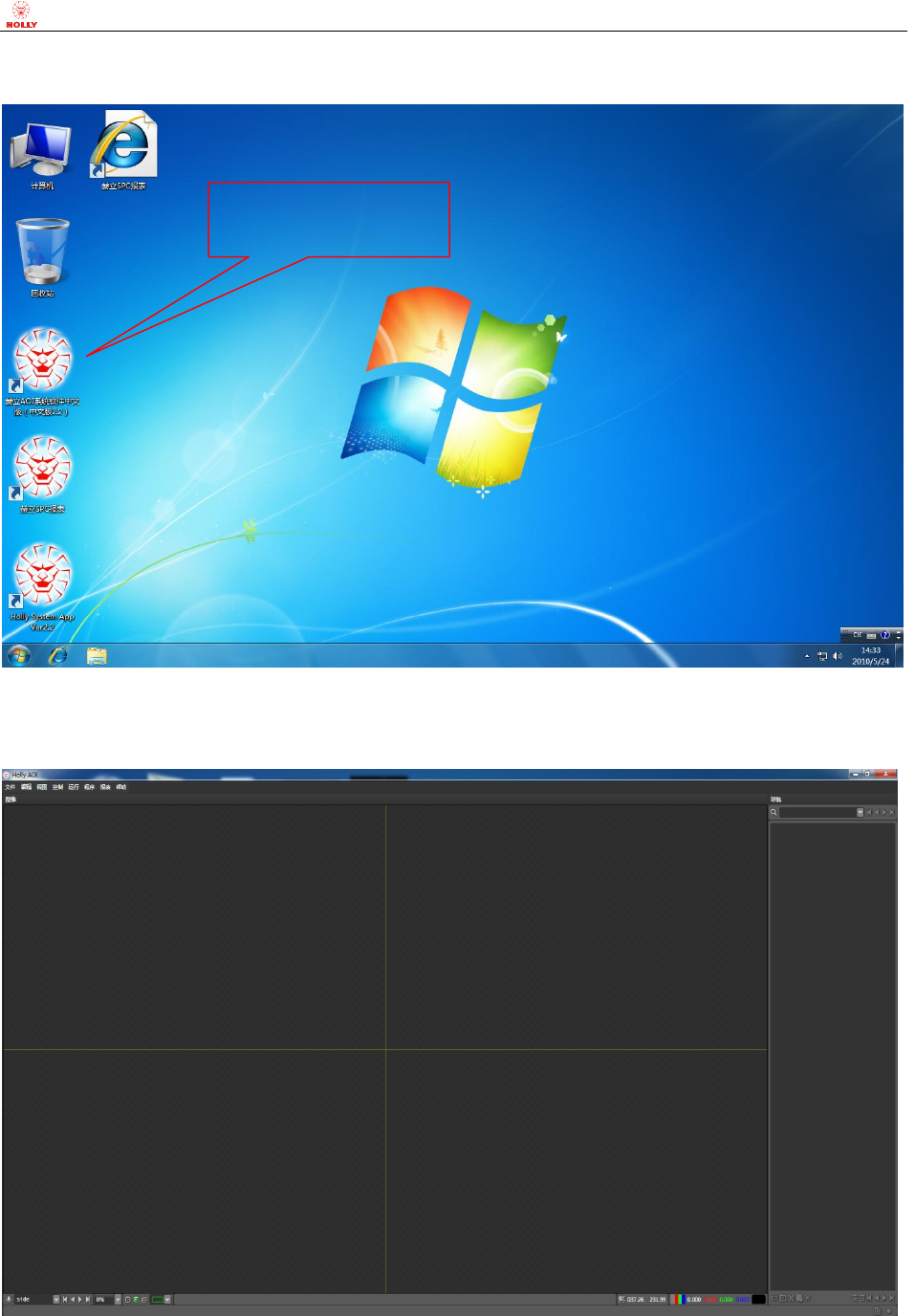

步骤 2）： 将获得的数据整理好，存放在指定位置，双击主控电脑桌面快捷方式中的“HOLLY AOI 中文
版/ 英文版”图标，如图中红框所示；
打开“赫立 AOI 系统软件”，如下图所示：
Holly AOI 系统软件登录
快捷方式
上海赫立电子科技有限公司
第 14 页 共 64 页

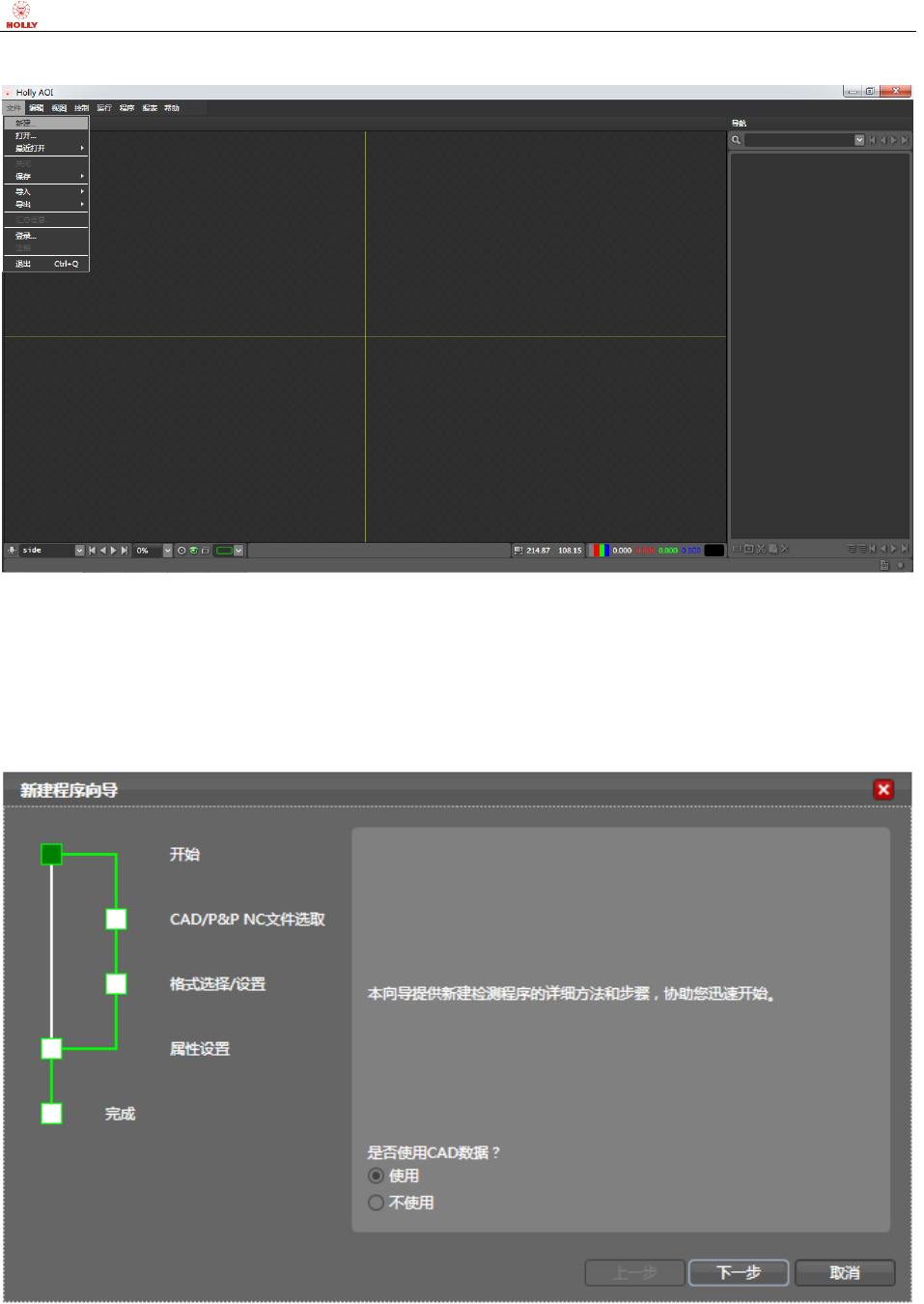

步骤 3）： 点击“文件”菜单，选择“新建”子菜单项；
步骤 4）： 在弹出的“新建程序向导”对话框内，按照提示选中“使用”CAD 数据单选按钮，点击“下
一步”按钮继续；
