上海赫立电子科技有限公司
第 24 页 共 64 页
（封装或者料号目录），“赫立 AOI 系统软件”将自动切换成“检测库设计器”模式。同样，在“检测库
设计器”模式下，通过鼠标左键双击右侧目录树顶部的板名称“根目录”项可自动返回“导航”模式。
在开始检测库制作之前，先讲解一下“检测窗口树”板块下方的各功能选项按钮用途：如下图所示：
依次为新建检测窗口、克隆检测窗口、降级（使当前检测窗口降级为
前一检测窗口的子窗口）、升级（提升当前检测窗口与前一检测窗口平级）、剪切、粘贴、删除检测窗口、
最前项、前一项、后一项、最末项。
2-3-4. 光学定位基准点 Fiducial Mark 检测库的制作方法和步骤
光学定位基准点 Fiducial Mark 检测库制作是检测程式制作过程中的一个最为重要的环节，它直接
影响到后续各类元件的窗口位置，从而影响到后续各类元件的检测库制作。
Fiducial Mark 将把元件窗口位置（CAD/NC 数据导入获得的窗口）实时调整到与每块待测 PCB 的
实际图像（采集获取的 PCB 图像）精确匹配。
对于一个检测程序来说，至少需要 2 个 Fiducial Mark（2 个主 Fiducial Mark），通常选择对角位置
的两个 Fiducial Mark。这样能够将元件窗口位置和每块待测 PCB 实际图像更为精确、有效地进行位置
匹配。（注意：主 Fiducial Mark 必须为成对使用，单个 Fiducial Mark 无法正常工作。）
步骤 1）： 鼠标左键单击“赫立 AOI 系统软件”右侧“导航”板块内的元
件目录树内的 Fiducial Mark 点所在目录，在随即出现的右下方
目录属性“类型”下拉列表内选择“MARK”，并同时将长度、
宽度设置成与 Mark 点实际尺寸相当；（参见右图）
步骤 2）： 鼠标左键单击“赫立 AOI 系统软件”右侧“导航”板块内的元
件目录树内的 Fiducial Mark 点所在目录内包含的两个具体的
Ficucial Mark 点，注意：一定要将随即出现的右下方元件“属
性”板块“拼板”项设置成 0 号拼板（0 号拼板：代表当前 Mark
点为待测 PCB 之主 Mark 点）；（参见右图）
步骤 3）： 鼠标左键双击“赫立 AOI 系统软件”右侧“导航”板块内的元件目录树内的 Fiducial Mark
点所在目录，“赫立 AOI 系统软件”将切换成检测库编辑界面，在“检测窗口树”板块点击右
侧的“检测库新建/选择/链接”按钮 ，在随即出现的列表的上方点击“新建检测库”按
钮 ，在弹出的“新建检测库”对话框内输入 MARK 点检测库的名称，例如：
MAINMARK。（参见下图）
上海赫立电子科技有限公司
第 25 页 共 64 页

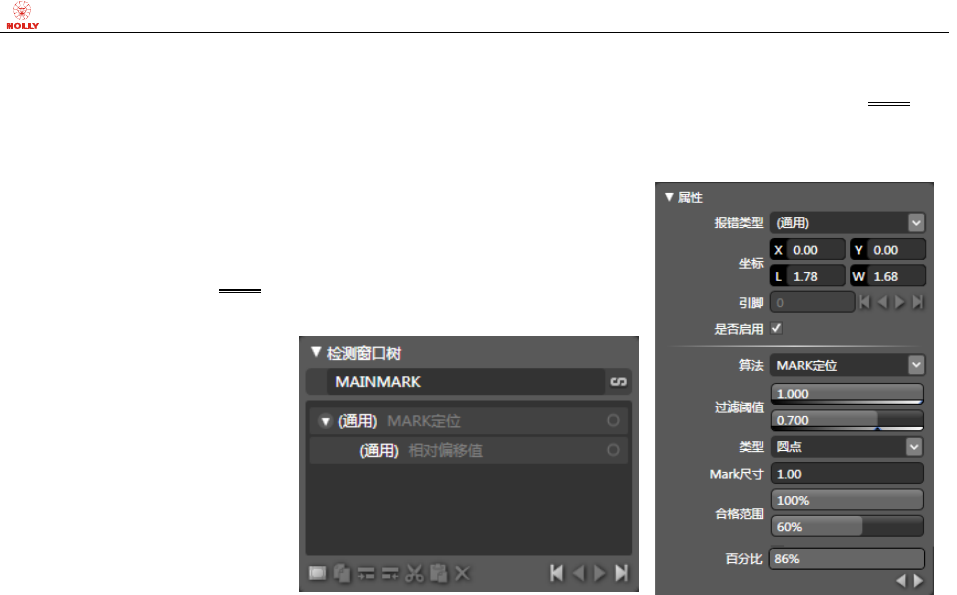

步骤 4）： 在左上角“元件列表”板块内，鼠标左键单击选择其中任何一个 Fiducial Mark，“图像”板块
将自动切换至相应的位置；在“检测窗口树”板块内分步添加两个检测窗口，鼠标左键单击“新
建检测窗口”按钮，检测窗口树内出现第一个检测窗口，在左下方“属性”板块“报错类型”
列表选择“通用”，“算法”列表选择“Mark 定位”，并同时进行适当的“图像源”选择，以及
适当的算法参数设置，注意：一定要在“图像”板块将该检
测窗口大小框拖拽拉伸至合适的搜索范围，也一定要在下级
放置窗口并且算法选择为“相对偏移值”；
鼠标左键再次单击“新建检测窗口”按钮，检测窗口树内出
现第二个检测窗口，鼠标左键单击“降级”按钮，第二个窗
口 变为 第 一个 窗 口
的子窗口，在左下方
“属性”板块“报错
类型”列表选择“通
用”，“算法”列表选
择“相对偏移值”。
第 一个 检 测窗 口 用
于 MARK 点搜索定
位，第二个检测窗口
用于让 MARK 算法起作用，若无此窗口，MARK 算法将无任何作用。
注意：当一个窗口“降级”为前一窗口（即父窗口）的子窗口时，则该窗口的中心位置将自
动“继承”前一窗口（即父窗口）的中心位置。因此，通常父窗口都可以起到“自动追踪定
位”的作用，而子窗口则自动继承或应用其父窗口的位置跟踪偏移量数据。
步骤 5）： 完成主 Fiducial Mark 点的检测库制作后，切记一定要点击“赫立 AOI 系统软件”主菜单“编
辑”菜单下的“应用 MARK”选项，以便将校正数据应用于待测 PCB 上的所有元件。
有些情况下，由于待测 PCB 尺寸较大，且较易弯曲变形，而且拼板数目较多，为了让元件窗口位
置（CAD/NC 数据导入获得的窗口）实时调整到与每块待测 PCB 的实际图像（采集获取的 PCB 图像）
更精确地匹配，非常有必要进行子 Fiducial Mark 检测库的制作。
子 Fiducial Mark 的制作方法和步骤，和主 Fiducial Mark 的制作方法和步骤一样，请参看以上章节。
注意：无需对子 Fiducial Mark 右下方元件“属性”板块“拼板”项进行特殊设置，让其保持与其
自身所在的拼板编号保持一致即可。子 Fiducial Mark 并不一定要成对出现，单个和成对出现，系统都
能正常工作。（当然，成对出现，校正效果更理想。）
2-3-5. 元件检测库的制作方法和步骤
本小节主要讲述如何编辑元件的检测库，这是 AOI 系统里面最为重要的部分。检测库制作的好坏与
否将直接影响到整个检测程序的检出能力及误报状况。
以 R0402 检测库的制作为例，通常需要新建如下检测窗口（和相对应使用的算法）：缺件（颜色抽
上海赫立电子科技有限公司
第 26 页 共 64 页
取）、侧立（亮度投射最小跨度）、立碑（亮度抽取）、反贴（亮度平均值）、通用（全板匹配剔除）、通
用（片式元件定位）、通用（窗口生成）、缺锡（亮度抽取）、虚焊（亮度抽取）、漏铜（颜色抽取）、错
件（亮度抽取）、偏移（亮度极差/亮度投射最小跨度）等。
有些情况下，为了更好地确保检测出某种缺陷，可同时添加多个以该种缺陷名称命名的检测窗口，
并配以使用多种不同的检测算法。通过合理设置算法参数调节这些窗口之间的兼容和互补，即可以起到
保证检出率的效果，同时也可以起到降低误报率的效果。
以 R0402 为例，现在讲解具体的检测库制作方法和步骤：
步骤 1）： 鼠标左键双击“赫立 AOI 系统软件”右侧元件目录树内需要使用 R0402 检测库的元件所在目
录（例如，1005R 目录），“赫立 AOI 系统软件”将切换成检测库编辑界面，在“检测窗口树”
板块点击右侧的“检测库新建/选择/链接”按钮 ，在随即出现的列表的上方点击“新建检测
库”按钮 ，在弹出的“新建检测库”对话框内输入期望的检测库的名称，例如：R0402。
（参见下图）
步骤 2）： 在左上角“元件列表”板块内，鼠标左键单击选择其中任何一个元件（例如，R101），“图像”
板块将自动切换至相应的位置；鼠标左键单击“新建检测窗口”按钮，检测窗口树内出现第一
个检测窗口，在左下方“属性”板块“报错类型”列表选择“缺件”，“算法”列表选择“颜色
抽取 HSV”，并同时进行适当的“图像源”选择，以及适当的算法参数设置，注意：一定要在
“图像”板块将该检测窗口大小框拖拽拉伸至合适的大小。
依次类推，分别完成侧立（亮度投射最小跨度）、立碑（亮度抽取）、反贴（亮度平均值）、通
用（全板匹配剔除）、通用（片式元件定位）、通用（窗口生
成）缺锡（亮度抽取）、虚焊（亮度抽取）、漏铜（颜色抽取）、
错件（亮度抽取）、偏移（亮度极差/亮度投射最小跨度）等
检测窗口的新建和算法参数设
置，以及“图像源”选择和窗
口大小的拖拽等。
