上海赫立电子科技有限公司
30 64
“检测库新/选择/链接”按钮 在随即出现的检测列表内,标左键双击目标检测库,则完成了
元件检测库的选择和链接,检测窗口列表内自动罗列该检测库所包含的所有检测窗口。
通过鼠标左单击 按钮,可将元件目录(料/封装形式)与当前检测库进行脱离链接

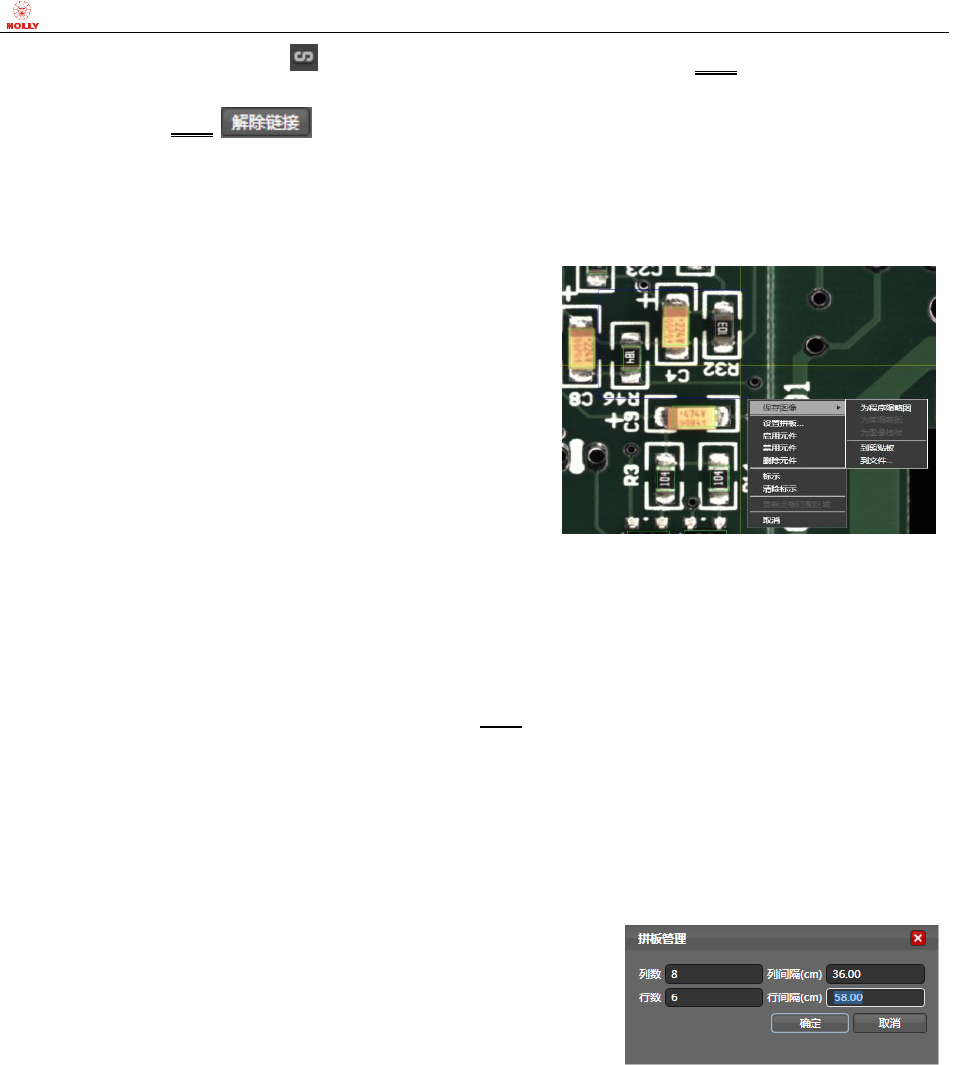

2-3-10. 检测库制作常用工具及元件批量操作
“赫立 AOI 系统软件” 配备了图形化操作工具,以辅
助用户进行快速程序制作以及快速进行元件批量操作
“导航”模式以“检测库设计器式下,用户都可以通
过鼠标右键“框选”一片区域(按住鼠标右键,拖划一片区
域后松开鼠标,即可实现框选,以实现检测库缩略图的获
取和存储,以及批量操作选中区域内的元件(设置拼板、
用元件、禁用元件、删除元件、标示、清除标示等)
样,也可以通过在“导航”板块,展开右侧元件目录树后,
鼠标多选元件以实现元件批量操作的目的。
2-3-11. 全板匹配功能的使用方法和步骤
首先,“启动自动运模式(具体方法参看第三章. 路板检测操作方法“缺陷警报信息确认
对话框”内点击下方的“模板采样”按钮,可将一块合格的 PCB 板图像自动存储为标准模板图像,按
照此方法采集一定数量的标准模板图像后(注意:切记不能将有异物或板材瑕疵 PCB 基板图像存储
为标准模板),即可开始启用全板匹配功能(请鼠标单击自动运行界面“文件”主菜单项下的“选项
子菜单内并勾选全板匹配“启用”复选框,即可开始全板匹配以辅助检测任意位置的多件和锡珠等。
2-4. 板复制的操作方法和步骤
有些情况下,一块 PCB 上会包含多块拼板。在这种情况下,可通过鼠标左键单击“赫立 AOI 系统
软件”“编辑”主菜单项下的“拼板管理”菜单项,在弹出的“拼板管理”对话框中输入行数和列数,
以及相应的行列间隔数值
注意:平方向为列,向左复制拼板则列间隔数值为正数,
右复制拼板则列间隔数值为负数;垂直方向为行,向上复制拼板
行间隔数值为正数,向下复制拼板则行间隔数值为负数
如右图所示:
注意:当完成上述所有工作后,检测程序已基本制作完毕。需要拿一些待测 PCB 通过检测来调整
检测库的兼容性及稳定性即根据实际情况对相关检测算法的参数进行合理的设定和调试,直至检测程
序的缺陷检出率和误报率达到了期望的平衡点时,整个检测程序才算真正完成了。
2-5. CAD/NC 的检测程序制作方法和步骤
本章节主要讲述没有 CAD/NC 数据时的检测程序制作方法和步骤,

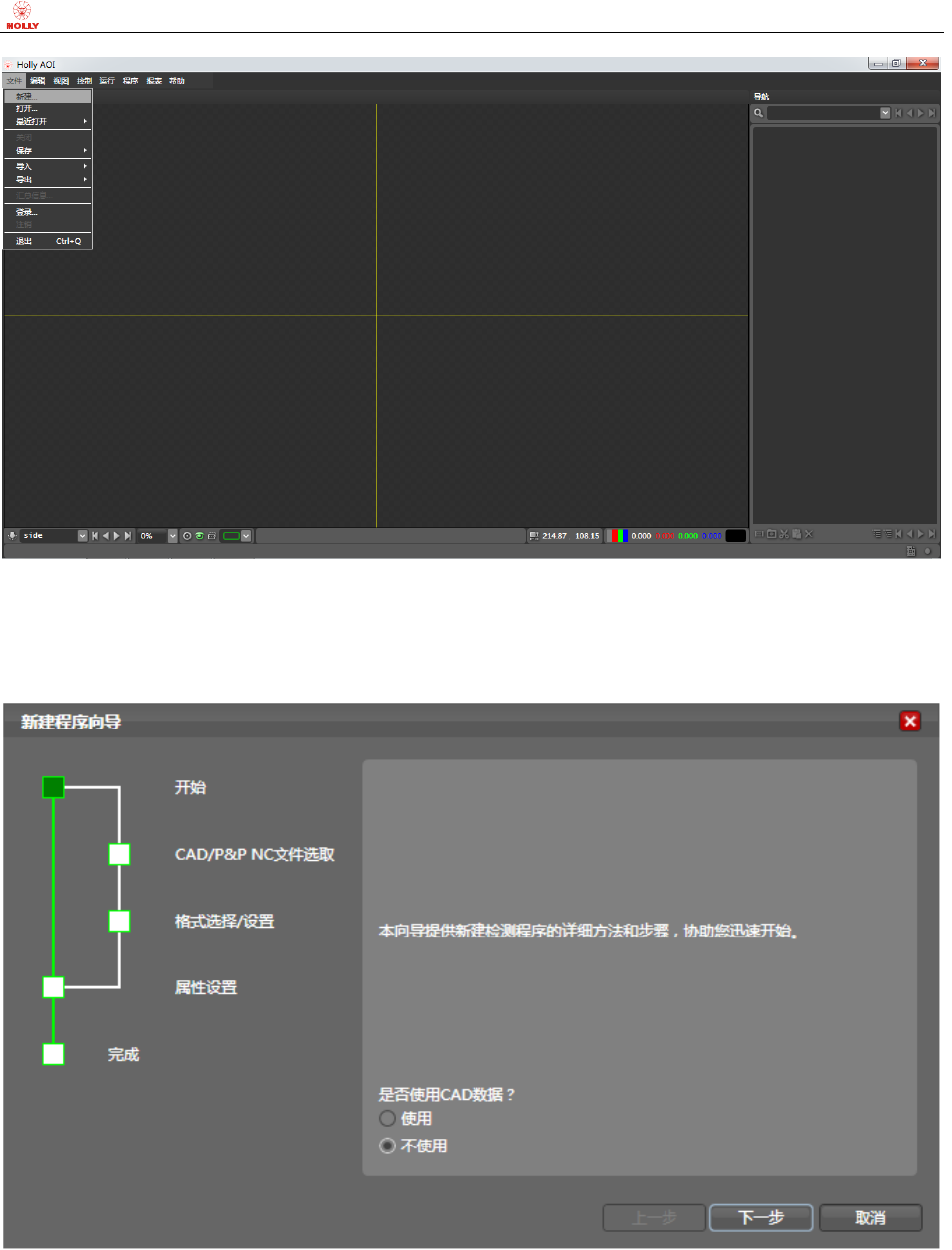

步骤 1): 点击“赫立 AOI 系统软件“文件”主菜单,选择“新建”子菜单项;
上海赫立电子科技有限公司
31 64
步骤 2): 在弹出的“新建程序向导”对话框内,按照提示选“不使用”CAD 数据单选按钮,点击“下
一步”按钮继续;

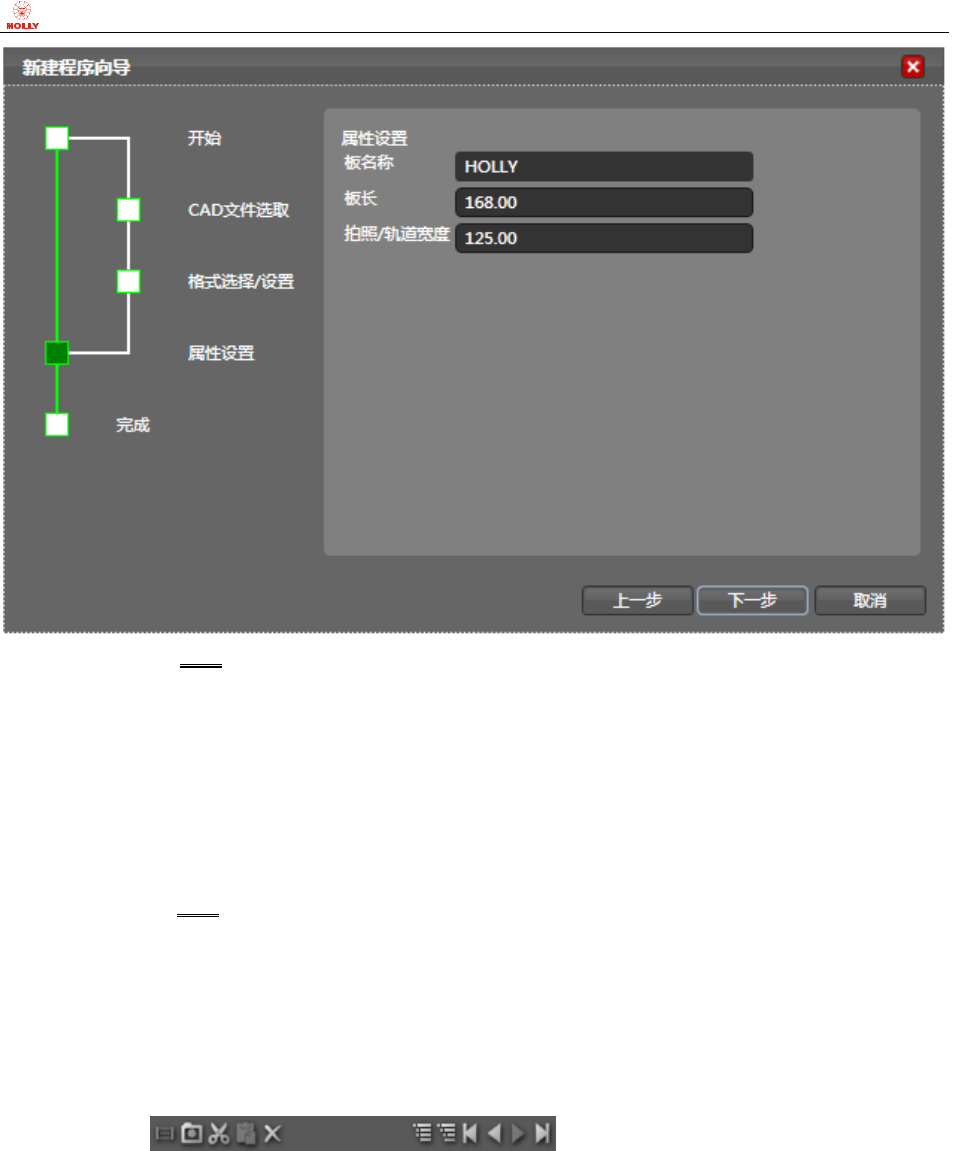

步骤 3): 对所测 PCB 的属性(长度、宽度)进行设置,完成设置后点击“下一步按钮
步骤 4): 恭喜!您已完成新建程序向导。屏幕出现进一步的操作步骤提示,点击“完成”按钮
步骤 5): 采集待测 PCB 图像,具体方法参见章节2-2-1. 集图像方法)
上海赫立电子科技有限公司
32 64
步骤 6): 鼠标左键单击“赫立 AOI 系统软件”右侧“导航”板块内的元件目录树内的板名称根目录,
然后点击元件目录树下方“新建目录”钮,并在右下方“属性板块内输入期望的目录名
称,例如 R0402;而后鼠标左键单击 R0402 目录,点击“新建元件”按钮,并在右下方“属
性”板块内重新输入期望的元件名称,例如 R101
注意:新生成元件的“属性”板块内的横坐标 X 及纵坐标 Y默认情况下均为零,即新生成的
元件默认位置都在机器原点处。
步骤 7): 鼠标左键单击上一步骤内生成的 R101 元件,然后按住鼠标左键, R101 元件框拖动至“赫
AOI 系统软件”部的“图像”板块上的某个元件上。依次类推,个“新建目录”并且
“新建元件”并拖动至恰当的位置
步骤 8): 制作检测库,方法和步骤参看(2-3. 制作检测库
附注: 此项为元件目录树管理工具选项,依次为
新建元件、新建目录(封装类型或料号)、剪切、粘贴、删除、收拢目录树、展开目录树、
前一个、上一个、下一个、最后一个。
