上海赫立电子科技有限公司
在线型自动光学检测仪使用手册
第 33 页 共 64 页
第三章. 电路板检测操作方法
3-1. 自动运行模式
本节主要讲解使用赫立自动光学检测仪进行电路板缺陷检测的操作流程和具体步骤等。
步骤 1）： 打开 AOI 主机后部面板上的“电源供电开关”，并且开启设备前部的“电源启动开关”；
步骤 2）： 鼠标双击主控电脑桌面快捷方式中的“HOLLY AOI 中文版/ 英文版”图标，如图中红框所示；
开启 AOI 主机
和显示器电源
调整轨道宽度，放置待测 PCB
AOI 主机和前段设备通讯后进板、取像、检测
运算并将报错信息列出、确认检测结果、和后
段设备通讯后出板、并将检测确认结果提交至
SPC 数据库；而后第二片 PCB，进板、取像……
重复上一动作直到这一批次生产完成。
启动自动运行界面
启动赫立 AOI 系统软件
打开待测 PCB检测程序
Holly AOI 系统软件登录
快捷方式
上海赫立电子科技有限公司
在线型自动光学检测仪使用手册
第 34 页 共 64 页

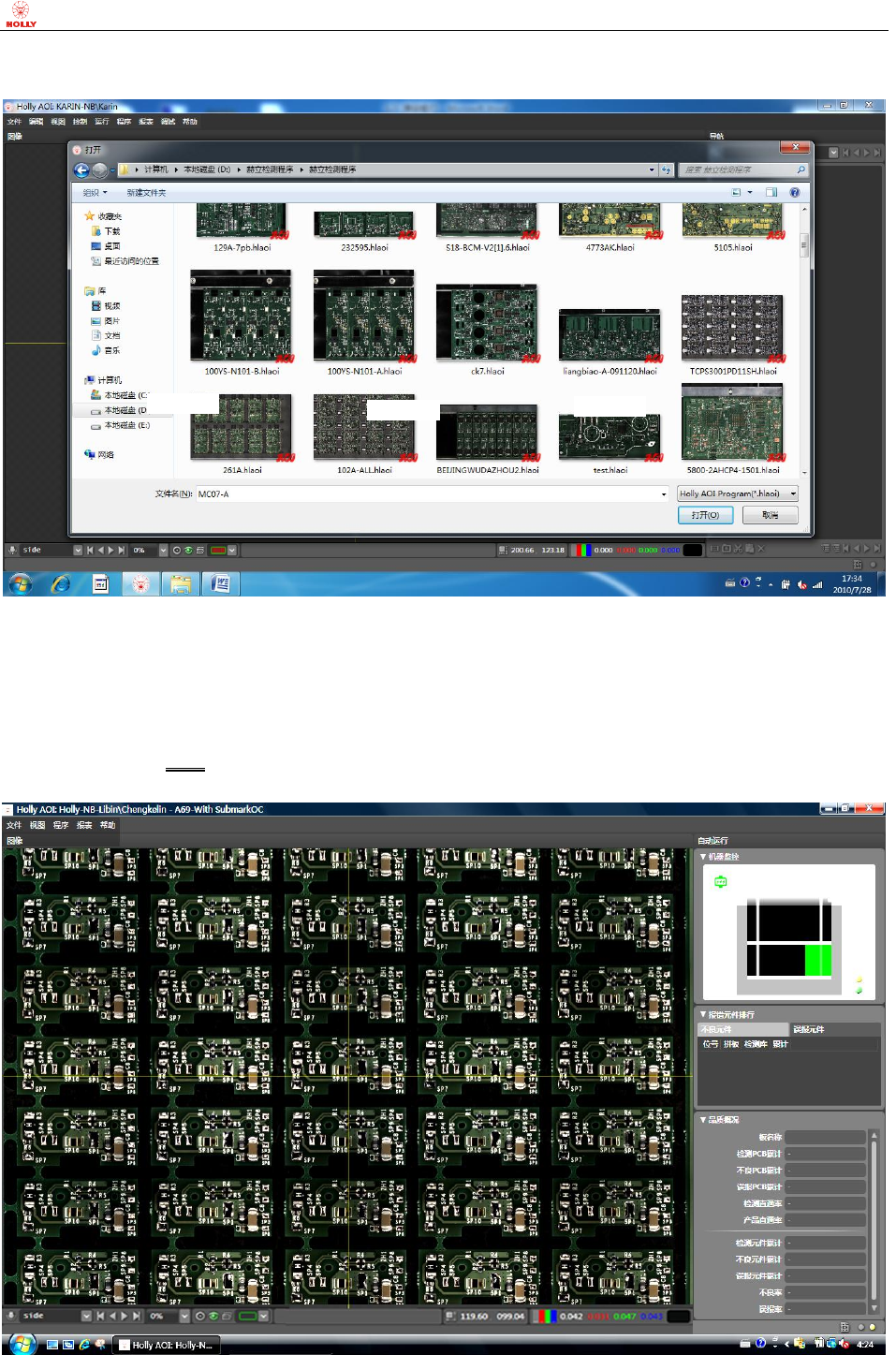

步骤 3）： 鼠标左键单击“赫立 AOI 系统软件”主菜单“文件”内的“打开程序”子菜单打开待测 PCB
检测程序；
步骤 4）： 系统会自动出现“调整轨道宽度确认”对话框，点击“确定”则系统会按照检测程序内先前设
定的“轨道宽度”数值自动执行调整轨道宽度动作，点击“取消”则不进行调整轨道宽度动作。
注意：请务必确认机体内无板、无顶针等异物，以防造成设备损伤或者基板损坏。
步骤 5）： 鼠标左键单击“赫立 AOI 系统软件”“运行”主菜单项下的“启动自动运行”子菜单项，然后
系统软件将自动切换至“自动运行界面”；
上海赫立电子科技有限公司
在线型自动光学检测仪使用手册
第 35 页 共 64 页

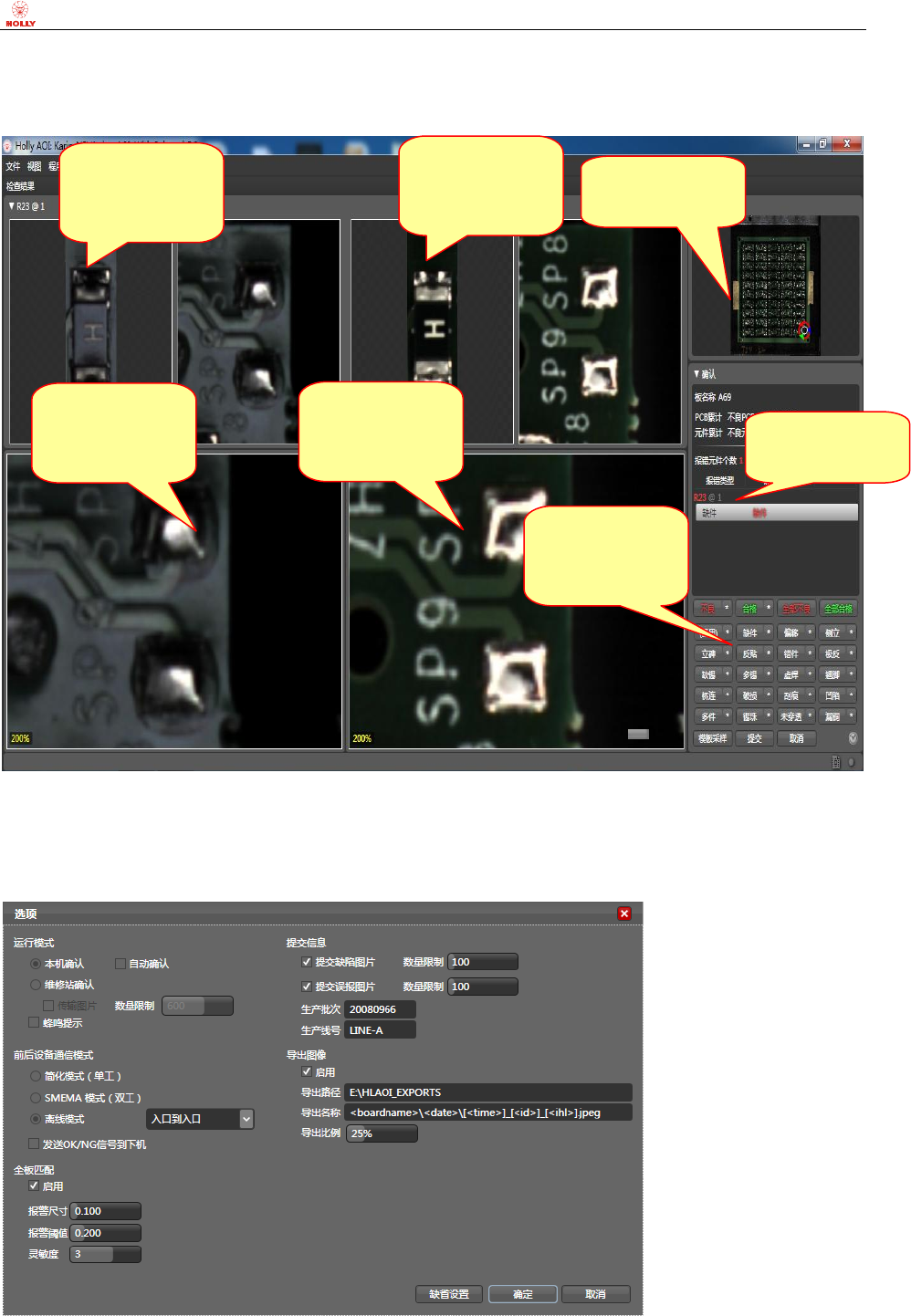

步骤 5）： 按下启动按钮或者鼠标点击上述“自动运行界面”上的绿色按钮，AOI 主机开始进板获取图像
并运算，并弹出“缺陷警报信息确认对话框”（参见下图），将缺陷警报信息确认完成后提交给
数据库，继续下一片 PCB 的检测；
附注：“运行”主菜单项下的“选项…”子菜单，及自动运行界面“文件”主菜单项下的“选项…”子
菜单设定项目定义如下：
本机确认：AOI 独立运作，即进板、取像、检测运算后，确认动作只能在本机上完成。
电路板全局 图 指
示缺陷概要位置。
TOP 光源图片参
考对比图，当前缺
陷为“缺件”。
常规检测项目，缺
陷警示元件列表；
操作员缺陷/误报
确认，可按实际情
况予以确认。
SIDE 光源图片参
考对比图，当前缺
陷为“缺件”。
TOP 光源显示实
际电路板缺陷图
SIDE 光源显示实
际电路板缺陷图
