上海赫立电子科技有限公司在线型自动光学检测仪使用手册第 55 页共 64 页 5-4-3. 侧立 a) 侧立检测方法之亮度投射最小跨度 1 在 Side （ RGB ）真彩色图像模式下：当电阻元件没有侧立时，当前窗口没有任何的亮边横向贯穿，结果数值相对较小；当电阻元件侧立时，电阻的侧向亮边就会横向贯穿当前检测窗口，亮度投射最小跨度的结果值则相对较大。 b…

上海赫立电子科技有限公司

在线型自动光学检测仪使用手册

第 54 页共 64 页

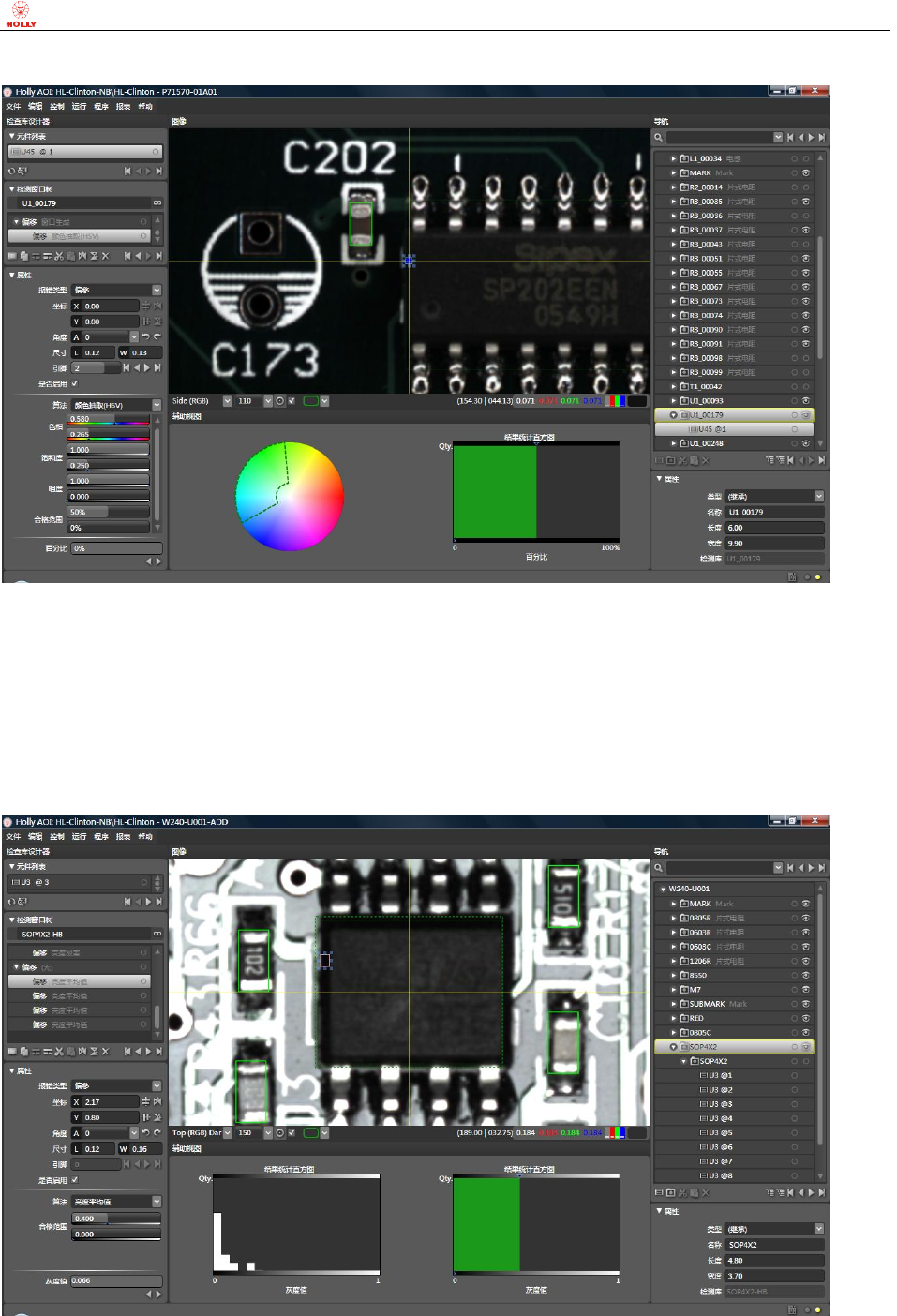

e) 偏移检测方法之颜色抽取

在 Side (RGB)真彩色图像模式下：当 IC 未偏移时，当前检测窗口位置应为元件本体之黑色（基本无任

何绿色）；IC 左右方向偏移时，则当前检测窗口位置应被裸露出的电路板基板绿色几乎全部占据。

因此，在当前检测窗口区域内，运用颜色抽取 HSV 方法计算颜色为绿色的像素个数占窗口内像素总数

的百分比应在 50%以内（通常情况下运算结果应几乎为 0）。如若左右方向偏移，则运算结果将远大于

50%。

f) 偏移检测方法之亮度平均值

在 Top (RGB) Dark 图像模式下：当 IC 未左右方向偏移时，当前检测窗口内相对较暗，亮度平均值较小；

而当元件左右方向偏移时，基板亮度较亮，从而导致亮度平均值较大。

上海赫立电子科技有限公司

在线型自动光学检测仪使用手册

第 55 页共 64 页

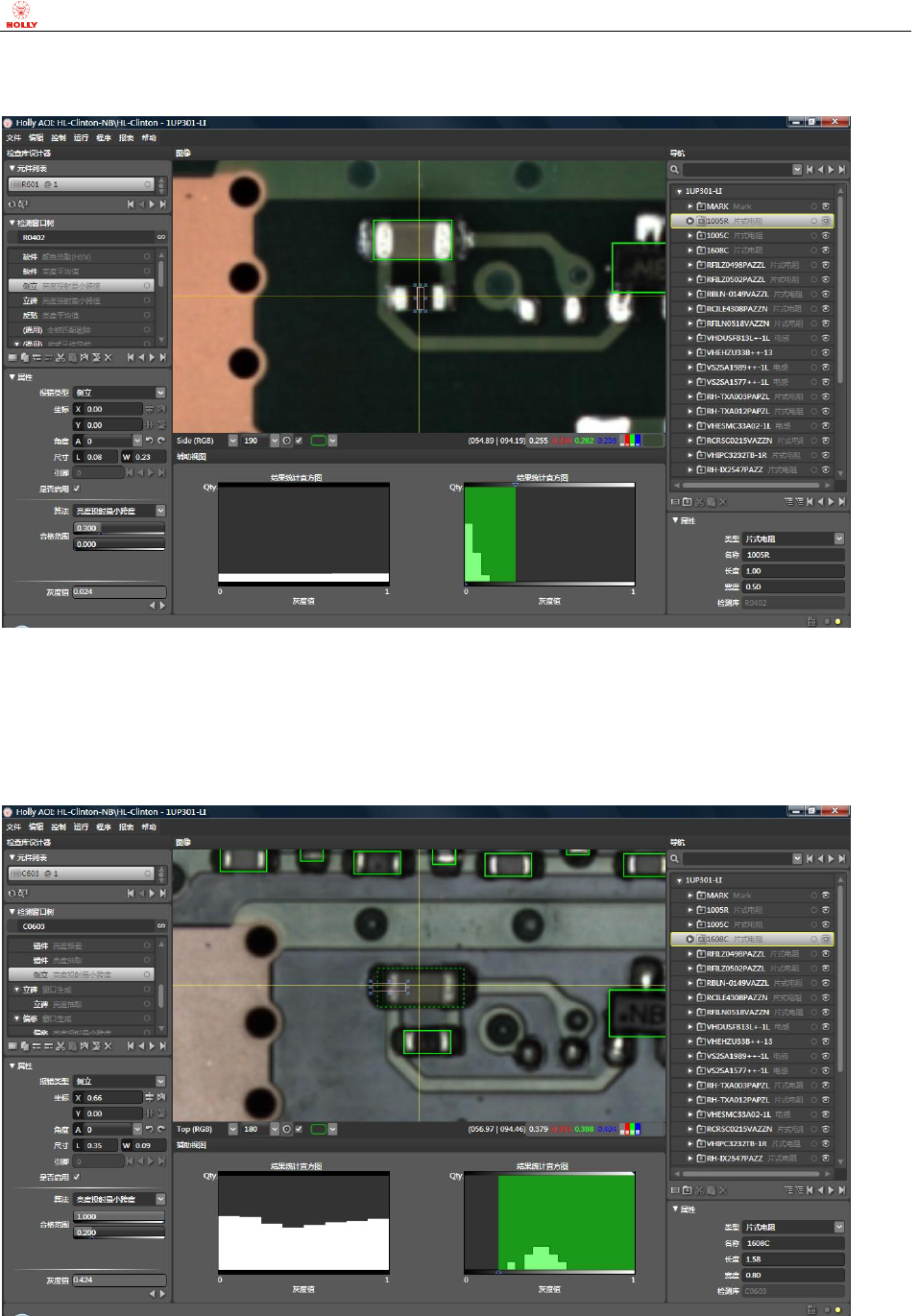

5-4-3. 侧立

a) 侧立检测方法之亮度投射最小跨度 1

在 Side（RGB）真彩色图像模式下：当电阻元件没有侧立时，当前窗口没有任何的亮边横向贯穿，结果

数值相对较小；当电阻元件侧立时，电阻的侧向亮边就会横向贯穿当前检测窗口，亮度投射最小跨度的

结果值则相对较大。

b) 侧立检测方法之亮度投射最小跨度 2

在 Top（RGB）同轴落射照明图像模式下：当电阻/电容元件没有侧立时，当前窗口被电极的亮边横向贯

穿，结果数值相对较大；当电阻/电容元件侧立时，电极亮度会很暗，不会有亮边横向贯穿当前检测窗口，

亮度投射最小跨度的结果值则相对较小。

上海赫立电子科技有限公司

在线型自动光学检测仪使用手册

第 56 页共 64 页

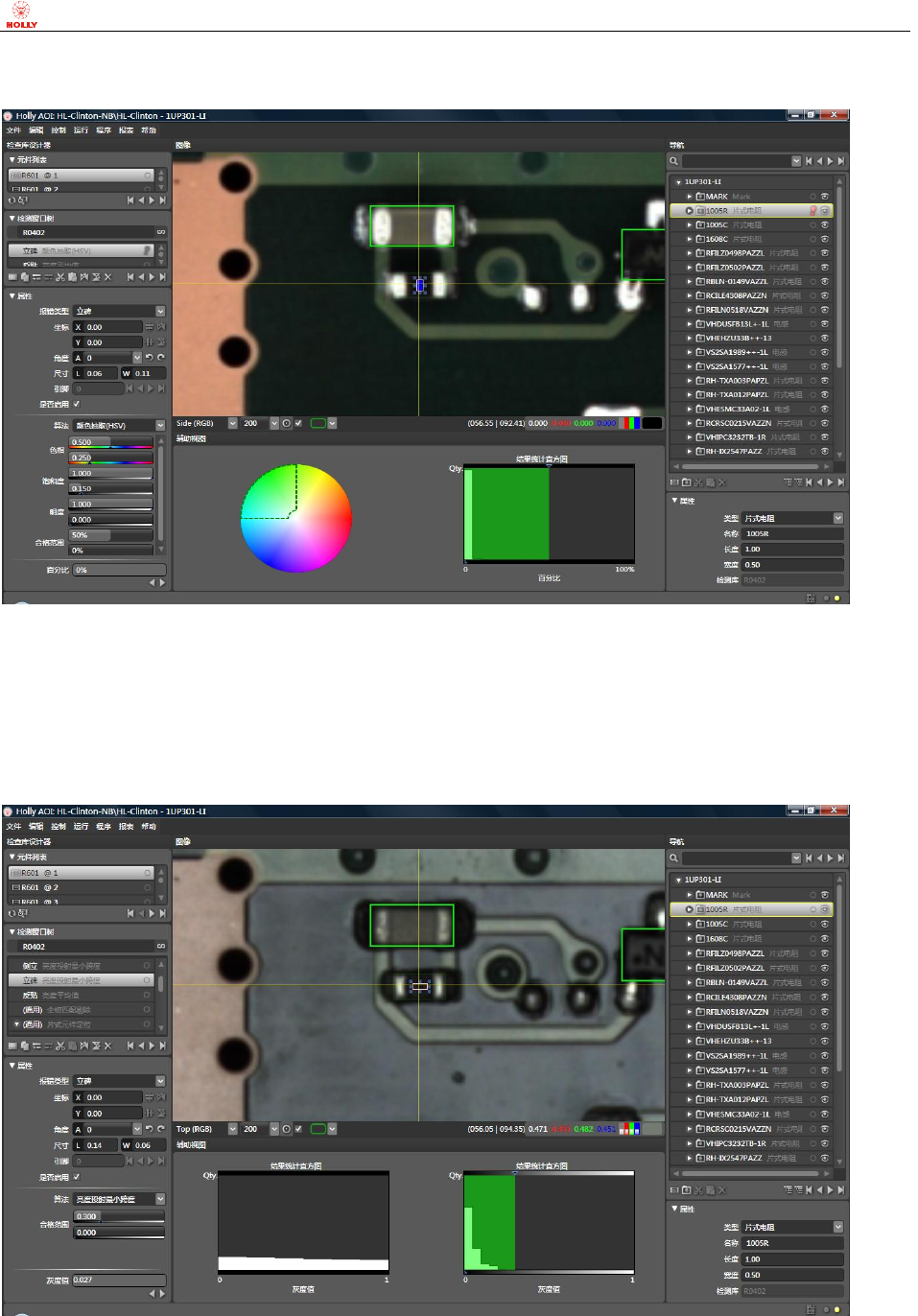

5-4-4. 立碑

a) 立碑检测方法之颜色抽取 HSV

在 Side（RGB）真彩色图像模式下：元件未垂直立碑时，当前检测窗口位置应为元件本体之黑色（基本

无任何绿色）；元件垂直立碑时，则当前检测窗口位置应被裸露出的电路板基板绿色几乎全部占据。

因此，在当前检测窗口区域内，运用颜色抽取 HSV 方法计算颜色为绿色的像素个数占窗口内像素总数

的百分比应在 50%以内（通常情况下运算结果应几乎为 0）。如若垂直立碑，运算结果将远大于 50%。

b) 立碑检测方法之亮度投射最小跨度

在 Top（RGB）同轴落射照明图像模式下：当元件未半垂直立碑时，当前窗口没有任何亮边横向贯穿，

结果数值相对较小；当元件半垂直立碑时，电极亮边会横向贯穿当前窗口，亮度投射最小跨度的结果值

则相对较大。
