上海赫立电子科技有限公司
在线型自动光学检测仪使用手册
第 7 页 共 64 页
配件清单
请参考以下产品及配件清单，检查贵司认购的自动光学检测仪是否具备以下配件，倘若缺少任何物
品，请向贵司的设备供应厂商咨询。
序号
配件名称
数量
备注
1
AOI 主机
1
2
主控电脑
1
3
显示器
1
4
键盘
1
5
鼠标
1
6
鼠标垫
1
赫立徽标
7
顶针
6
8
键盘、鼠标安装托盘
1
可手动开启、闭合
9
电源线（AOI 主机）
1
机壳外部
10
电源线（主控电脑）
1
机壳内部出货前已连接
11
电源线（显示器）
1
机壳内部出货前已连接
12
千兆网线（相机通讯线）
1
机壳内部出货前已连接
13
串口通讯线（PLC 9 针-9 针）
1
机壳内部出货前已连接
14
显示器数字接口线
1
机壳内部出货前已连接
15
前、后设备通讯线缆
2
机壳外部 SMEMA 标准
16
USB 延长线接口
1
机壳内部出货前已连接
17
使用手册
1
上海赫立电子科技有限公司
在线型自动光学检测仪使用手册
第 8 页 共 64 页
第一章. 开始使用

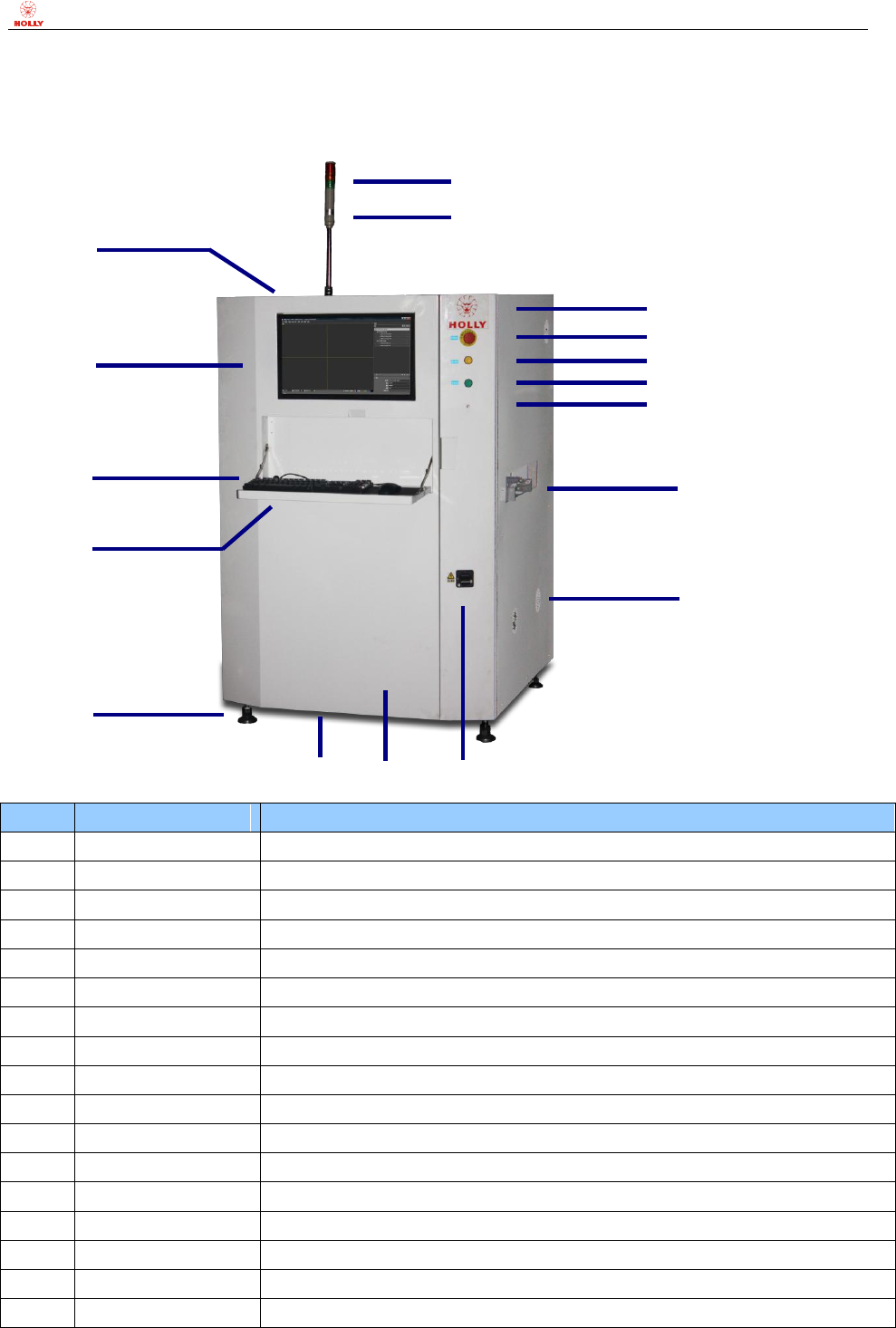

1-1. 自动光学检测仪外观部件导览
序号
部件名称
描述
P1
AOI 主机
主机内包含数字相机、LED 照明灯组、机械传动、轨道调宽等核心部件。
P2
显示器
显示待检电路板整板图像及缺陷、误报图片等。
P3
键盘、鼠标
操作键盘、鼠标含鼠标垫。
P4
键盘、鼠标托盘
用于托放、支撑操作键盘和鼠标。
P5
支撑脚、移动轮
高度可调支撑脚、可移动式万向滚动轮。
P6
信号指示灯
三色型号指示灯，用于指示设备运行状态。
P7
警示蜂鸣器
用于声音提示设备运行状态，声音大小可选装调节。
P8
赫立公司徽标
赫立公司徽标。
P9
急停按钮
出现意外状况时，按下按钮，机器将强行停止。
P10
复位按钮
自动运行模式按下此按钮，机器 XY 轴回归拍照起始位置，进入待检状态。
P11
启动按钮
自动运行模式及传送带模式按下此按钮，机器启动运行给前机要板信号。
P12
防静电手环插孔
与手腕带/接地扣等配合使用，可有效防止静电。
P13
PCB 传输承载轨道
PCB 传输承载轨道。
P14
散热风扇
电气箱散热风扇。
P15
主电源开关
用于开启、关闭整台设备。
P16
电气控制箱
内含主控电脑、电气安装板、伺服/步进电机驱动器等。
P17
安全防护罩/门
内有高速运动部件及高压电器部件，封闭式运行确保使用人员人身安全。
P15
P6
P3
P7
P8
P9
P10
P11
P12
P13
P2
P4
P14
P5
P16
P1
P17
上海赫立电子科技有限公司
在线型自动光学检测仪使用手册
第 9 页 共 64 页

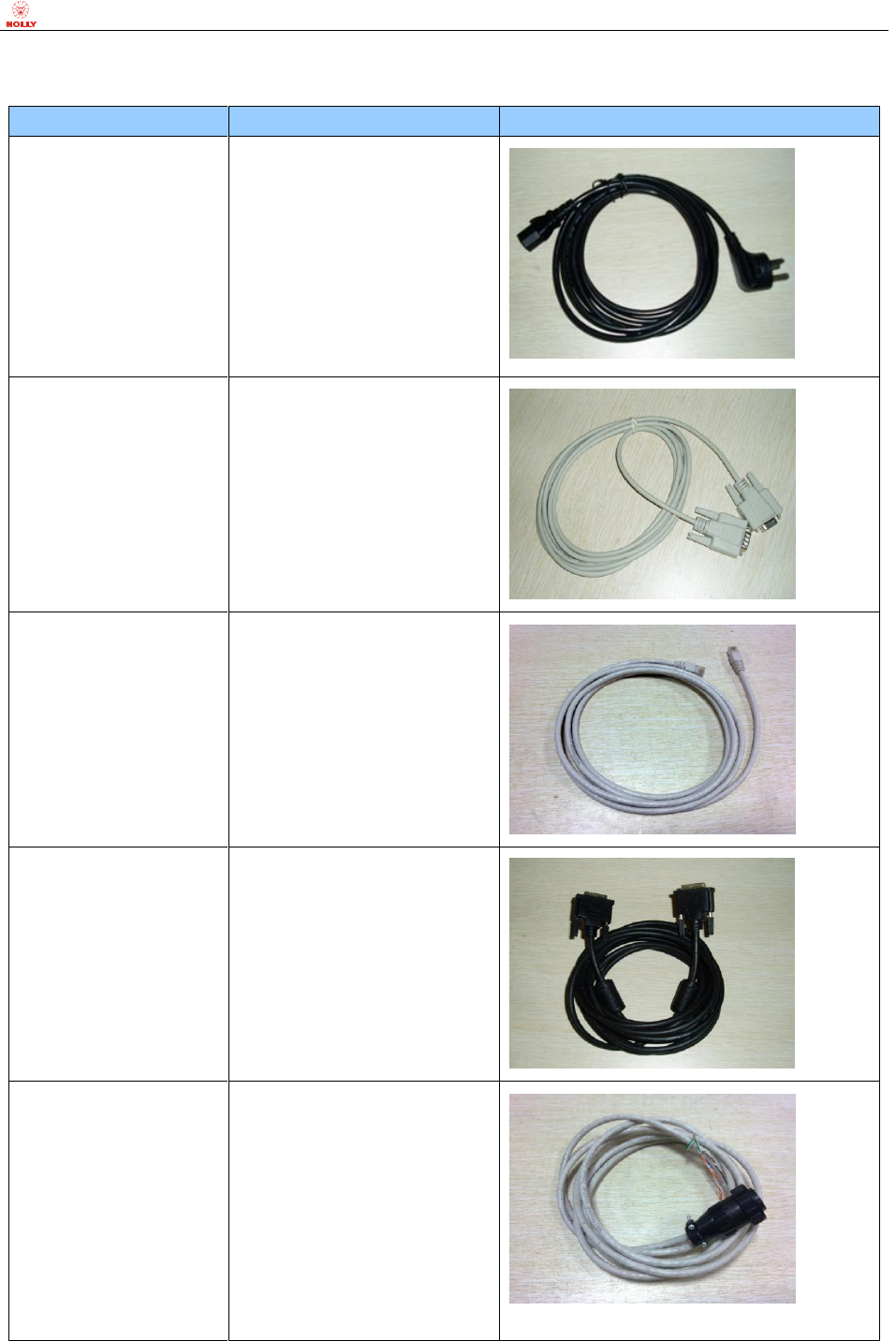

1-2. 自动光学检测仪各部件间线缆及连接方法说明
1-2-1．自动光学检测仪各部件间线缆说明
线缆名称
功能说明
线缆实物图
电源线
用于连接外部电源和 AOI 主
机、主控电脑、显示器，实现
供电之目的；
设备内部 2 条、外部 1 条，共
计 3 条；
串口 RS232
数据通信线
用于连接 AOI 主机和主控电
脑，实现 AOI 主机内置 PLC
和电脑间的实时数据通信；
设备内部共计 1 条；
千兆网线
用于连接 AOI 主机和主控电
脑，实现数字相机获取图像数
据的实时传输；和连接 AOI
主机与维修工作站或者客户
工厂局域网；
设备内部 1 条，外部 1 条，共
计 2 条；
显示器 DVI 数字信号
连接线
用于连接显示器和主控电脑，
实现电脑信号的实时数字化
显示；
设备内部共计 1 条；
前、后设备通讯线缆
用于连接 SMT生产线前/后设
备，通过设备间交互通信实现
电 路 板 自 动 传 入 、 传 出
（SMEMA 标准）；
设备外部共计 2 条；
