Instrukcja eksploatacji SIPLACE seria X 3 Dane techniczne i zespoły
Od wersji oprogramowania 710.0 Wydanie 12/2016 3.3 Wymiary i ciężar
129
3.3.2 Promienie manewrowe wózków na podzespoły
3

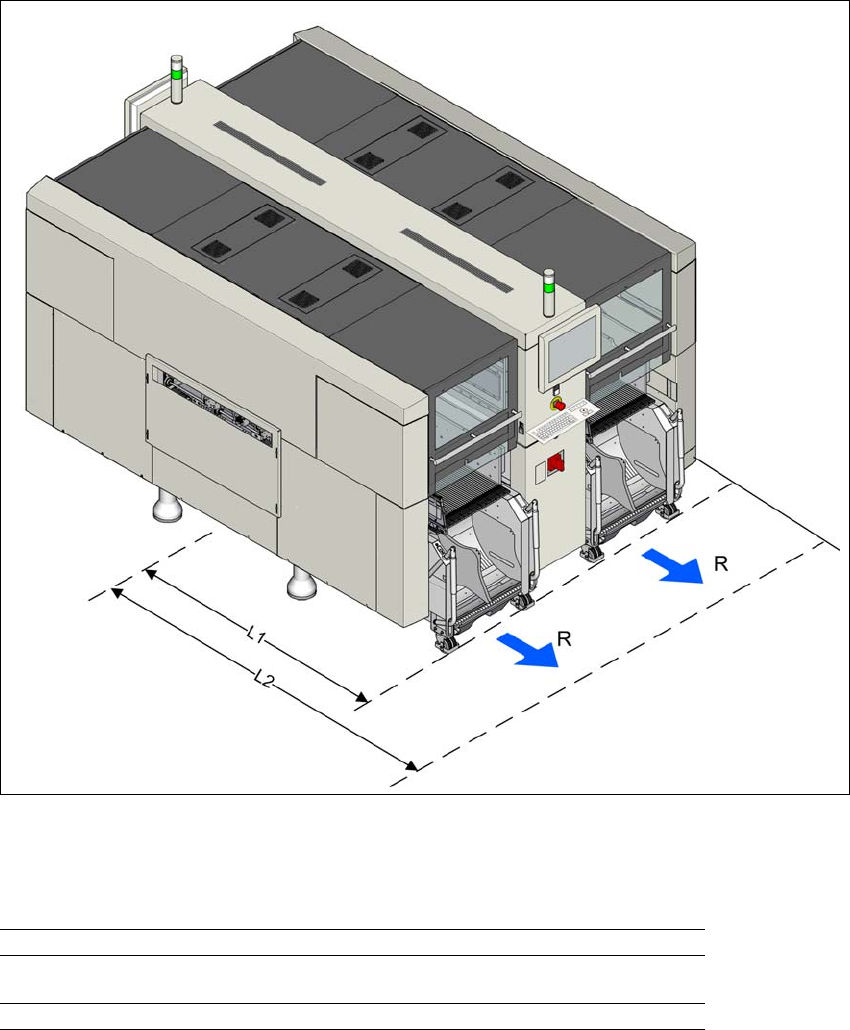

Rys. 3.3 - 3 Promienie manewrowe wózków na podzespoły w automacie serii X
Promienie manewrowe R wózków na podzespoły w automacie serii X wynoszą:
3
3
3
Promień manewrowy R pozycja stanowiska 600mm
Odległość L1: środek maszyny do krawędzi zewnętrznej
wózka X na podzespoły
1470mm
Odległość L2: Środek maszyny względem ściany 2070mm
3 Dane techniczne i zespoły Instrukcja eksploatacji SIPLACE seria X
3.3 Wymiary i ciężar Od wersji oprogramowania 710.0 Wydanie 12/2016
130
3.3.3 Środek ciężkości
3

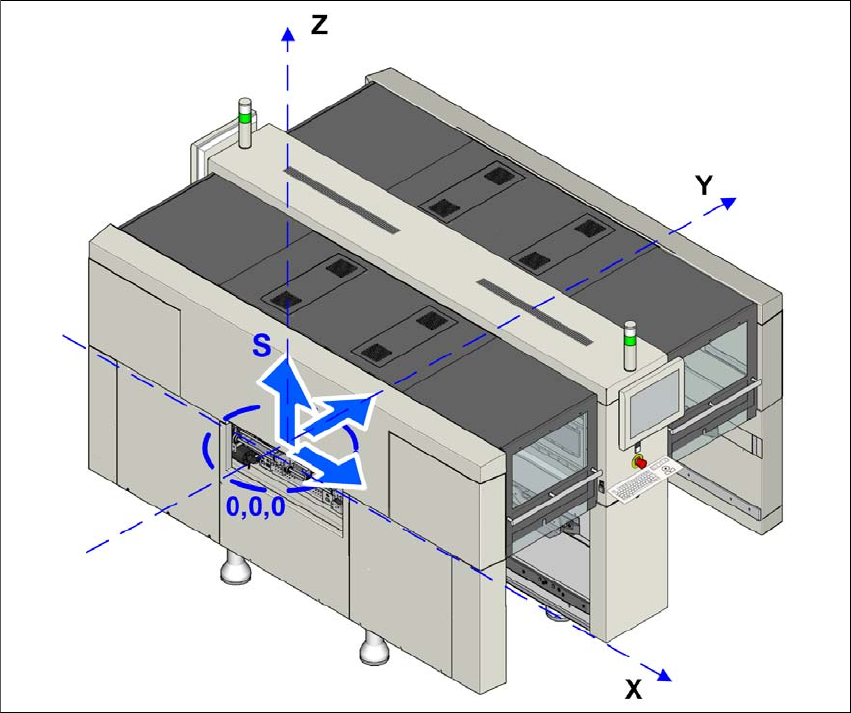

Rys. 3.3 - 4 Punkt ciężkości w milimetrach (przykład SIPLACE X2 S / X3 S / X4 S)
Współrzędna X 0 mm
Współrzędna Y 0 mm
Współrzędna Z 630 mm
Te współrzędne środka ciężkości odnoszą się do automatu przy wysokości transportu płytek dru-
kowanych (PD) wynoszącej 900 mm.
Instrukcja eksploatacji SIPLACE seria X 3 Dane techniczne i zespoły
Od wersji oprogramowania 710.0 Wydanie 12/2016 3.4 Przegląd podzespołów
131
3.4 Przegląd podzespołów
3
3

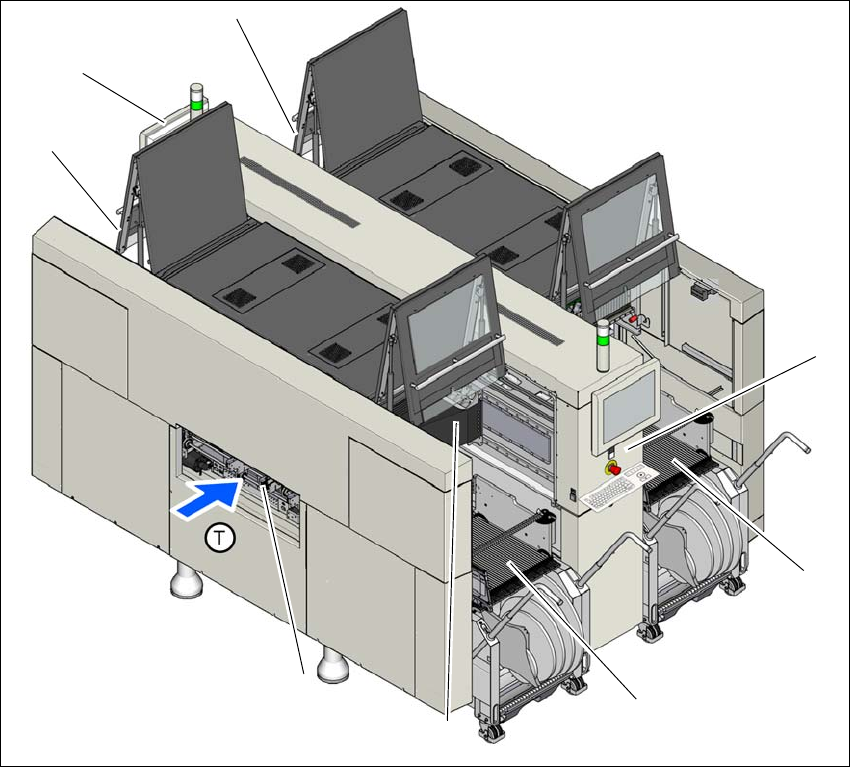

Rys. 3.4 - 1 Przegląd podzespołów - przykład SIPLACE X3 S
(1) Stanowisko 1 z wózkiem na podzespoły, urządzenie do odcinania taśmy, kanał prowadzący
do pustych pasów
(2) Stanowisko 2 z wózkiem na podzespoły, urządzenie do odcinania taśmy, kanał prowadzący
do pustych pasów
(3) Stanowisko 3 z zespołem wciągowym, urządzeniem do odcinania pasów, kanałem prowa-
dzącym do pustych pasów
(4) Stanowisko 4 z zespołem wciągowym, urządzeniem do odcinania pasów, kanałem prowa-
dzącym do pustych pasów
(5) Portal na stanowisku 1 z głowicą montażową
(6) Monitor z klawiaturą (2x)
(7) Transport płytki drukowanej
(T) Kierunek transportu płytek drukowanych
(1)
(2)
(3)
(4)
(6)
(7)
(7)
(5)
