Instrukcja eksploatacji SIPLACE seria X 3 Dane techniczne i zespo ł y Od wersji oprogramowania 710.0 Wydanie 12/2016 3.5 G ł owica monta ż owa 133 3 Rys. 3.5 - 2 SIPLACE SpeedSt ar - Zespo ł y funkcjo nalne cz ęść 2 (1) …
3 Dane techniczne i zespoły Instrukcja eksploatacji SIPLACE seria X
3.5 Głowica montażowa Od wersji oprogramowania 710.0 Wydanie 12/2016
132
3.5 Głowica montażowa
3.5.1 SIPLACE SpeedStar C&P20 do montażu High Speed
3

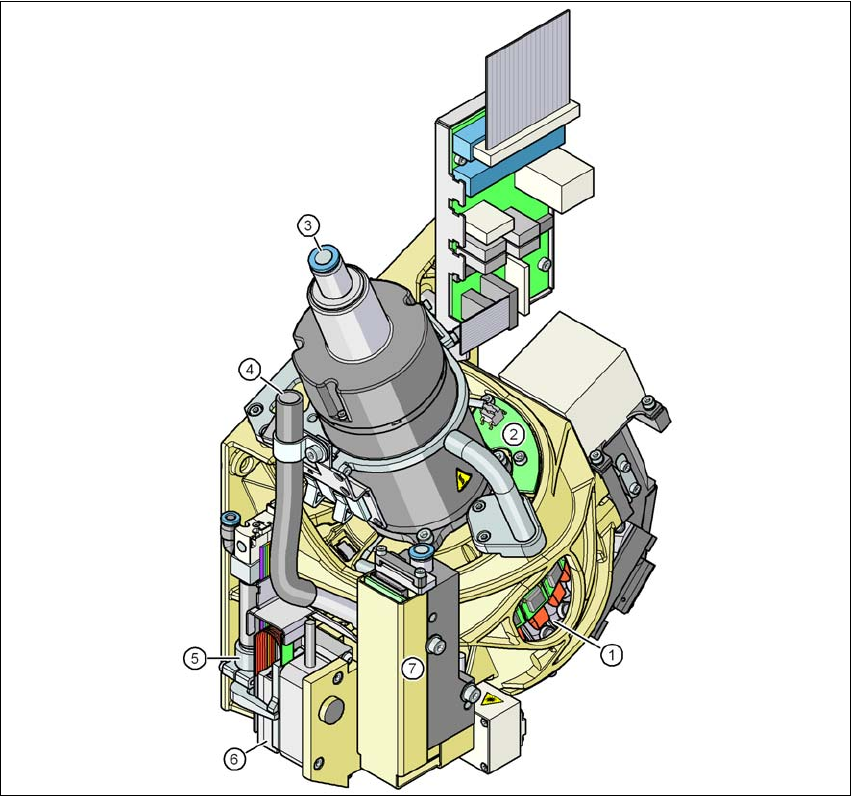

Rys. 3.5 - 1 SIPLACE SpeedStar - Zespoły funkcjonalne część 1
(1) Napęd DP, 20 napędów
(2) Płytka "Układ trzymania czujnika próżni"
(3) Złącze sprężonego powietrza do 20 dysz Venturiego obwodu odbierania, montażu i trzyma-
nia
(4) Przewód powietrza odlotowego ciśnieniowego zaworu regulacyjnego (7)
(5) Cylinder powrotny
(6) Silnik osi Z (silnik liniowy)
(7) Ciśnieniowy zawór regulacyjny
Instrukcja eksploatacji SIPLACE seria X 3 Dane techniczne i zespoły
Od wersji oprogramowania 710.0 Wydanie 12/2016 3.5 Głowica montażowa
133
3

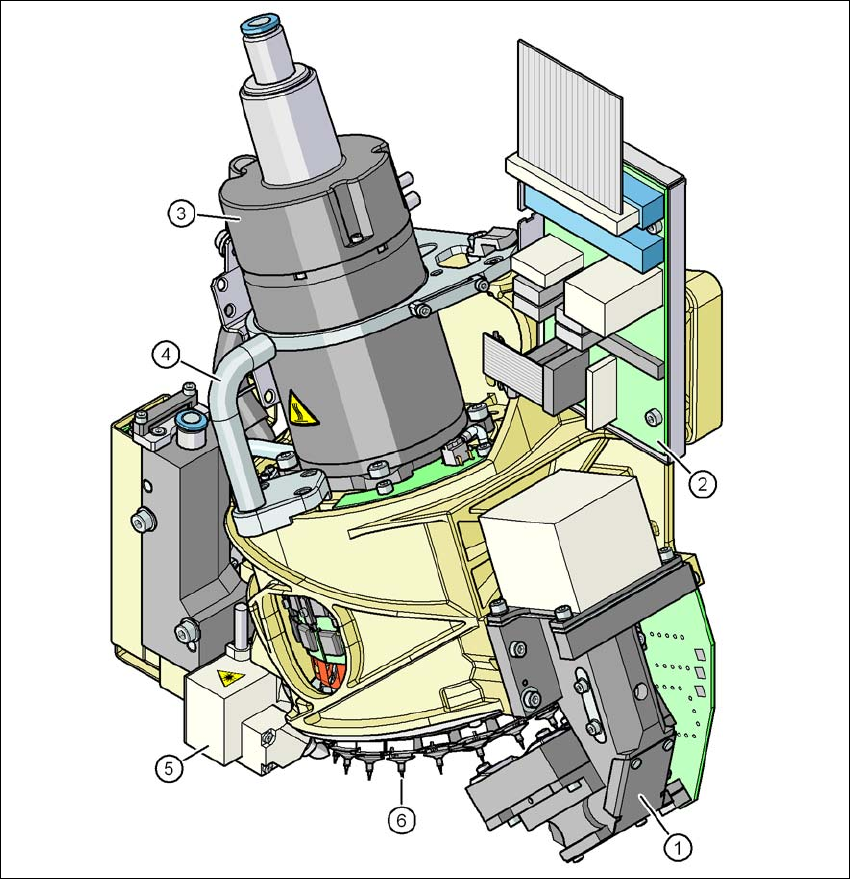

Rys. 3.5 - 2 SIPLACE SpeedStar - Zespoły funkcjonalne część 2
(1) Kamera podzespołów C&P, typ 23, 6 x 6 cyfrowa
(2) Płyta rozdzielacza pośredniego
(3) Silnik gwiazdowy
(4) Uchwyt
(5) Czujnik podzespołów
(6) Gwiazda z 20 pipetami
3 Dane techniczne i zespoły Instrukcja eksploatacji SIPLACE seria X
3.5 Głowica montażowa Od wersji oprogramowania 710.0 Wydanie 12/2016
134
3.5.1.1 Opis
Głowica SIPLACE SpeedStar (C&P20) pracuje na zasadzie Collect&Place, co oznacza, że w jed-
nym cyklu dwadzieścia podzespołów jest pobierane przez głowicę uzbrajającą. Czujnik podze-
społów sprawdza w pozycji uzbrajania/odbioru, czy podzespół został pobrany z pipety. Na drodze
do pozycji uzbrajania podzespoły są centrowane optycznie i obracane do wymaganego położenia
uzbrajania. Następnie nadmuch powietrza osadza je delikatnie i precyzyjnie na płytce drukowa-
nej.
Głowica montażowa C&P20 umożliwiła znaczne zwiększenie wydajności głowicy montażowej i
tym samym całego automatu montażowego. Zwarta konstrukcja głowicy C&P20 umożliwia osią-
ganie bardzo krótkich cykli. Oś gwiazdy jest przy tym ustawiona skośnie względem płaszczyzny
płytki drukowanej. Dzięki takiej geometrii segmenty mogą być rozmieszczane na bardzo małej
przestrzeni.
Kamera podzespołów jest nadal zintegrowana w głowicy C&P20. Dzięki temu nie wyst
ępują do-
datkowe przesuwa do zewnętrznych kamer centrujących. Poza tym każdy segment ma własny
napęd DP do obracania pipety. Dzięki temu pipety nie muszą być obracane do prawidłowej pozy-
cji tylko na jednej stacji głowicy. Mogą być w każdej chwili i niezależnie od siebie obracane do po-
zycji uzbrajania.
Każdy segment posiada własną wytwornicę próżni. Dzięki temu udało się znacznie skrócić czas
przełączania między próżnią i nadmuchem. Poza tym w układzie trzymania może być wykony-
wana kontrola próżniowa każdej indywidualnej pipety.
Napęd osi Z segmentów jest wykonany w postaci silnika liniowego z liniowym układem pomiaru
położenia, dzięki czemu jest niezwykle precyzyjny. W pozycji odbioru/uzbrajania napęd osi Z
przesuwa segmenty do dołu lub do góry w osi pionowej.
