3.6.5 Budowa osi X
3

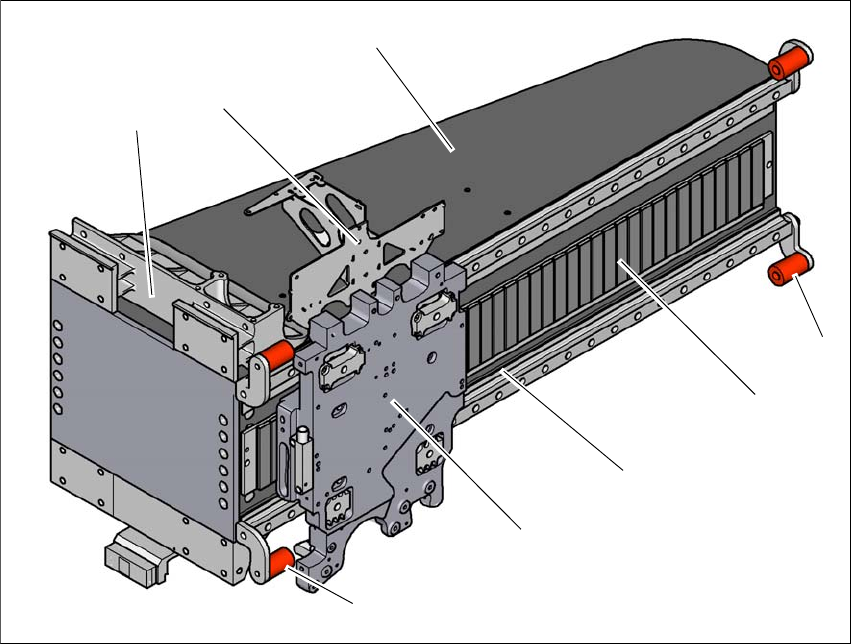

Rys. 3.6 - 5 Budowa osi X - widok uchwytu głowicy
(1) Zamocowanie głowicy z silnikiem liniowym X (część pierwotna)
(2) Silnik liniowy Y ze stałą podporą (element pierwotny)
(3) System prowadnic z magnesem trwałym (część wtórna silnika liniowego osi X)
(4) Bufor położenia krańcowego (cztery sztuki)
(5) Wysięgnik portalu
(6) Uchwyt płyt głowicy
(7) System pomiaru długości
Wysięgnik portalu wykonany jest z warstwowego włókna węglowego. Technologia ta zapewnia
bardzo mały ciężar zespołów przy bardzo dużej sztywności.
Oś X jest napędzana przez silnik liniowy. Część wtórną napędu stanowi magnes stały, zamonto-
wany na wysięgniku portalowym a część pierwotna jest skręcona z zamocowaniem głowicy.
Uchwyt głowicy został skonstruowany w taki sposób, aby można było mocować wszystkie typy
głowic montażowych - zapewnia to wysoką elastyczność automatów SIPLACE.
(4)
(3)
(1)
(5)
(2)
(6)
(4)
(7)
Instrukcja eksploatacji SIPLACE seria X 3 Dane techniczne i zespoły
Od wersji oprogramowania 710.0 Wydanie 12/2016 3.6 System portali
163
3.6.6 Dane techniczne osi X w automacie SIPLACE X2 S / X3 S / X4 S / X4i S
3
3.6.7 Dane techniczne osi X w automacie SIPLACE X4 S micron / X4i S micron
3
Napęd Silnik liniowy (napęd pierwotny)
Maks. prędkość 2,5 m/s
Układ do pomiaru przesuwu Liniowa podziałka metalowa
Rozdzielczość 1 μm
Napęd Silnik liniowy (napęd pierwotny)
Maks. prędkość 2,5 m/s
Układ do pomiaru przesuwu Liniowa podziałka metalowa
Rozdzielczość 0,5 μm
3 Dane techniczne i zespoły Instrukcja eksploatacji SIPLACE seria X
3.6 System portali Od wersji oprogramowania 710.0 Wydanie 12/2016
164
3.6.8 Budowa osi Y
3

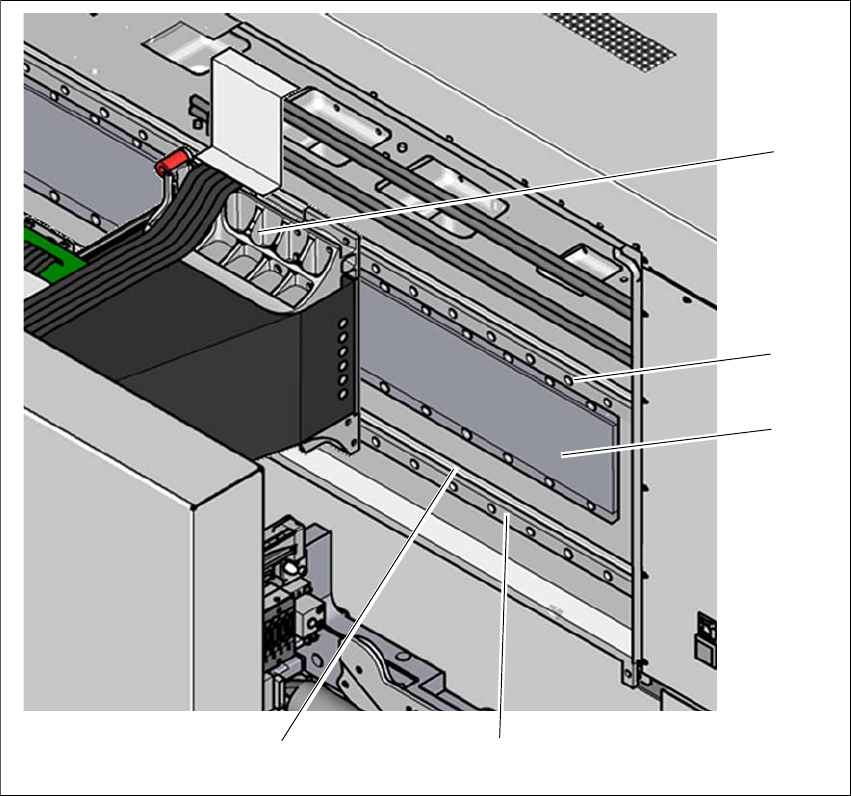

Rys. 3.6 - 6 Budowa osi Y (przykład SIPLACE X2 S / X3 S / X4 S)
Oś Y składa się z następujących głównych zespołów:
(1) Silniki liniowe Y (część pierwotna) w osi X z łożyskiem stałym i przesuwnym
(2) Magnes stały (część wtórna silnika liniowego Y)
(3) Liniowy układ pomiarowy położenia
(4) System prowadnic
(1)
(4)
(2)
(3)
(4)
