4 Ustawienie i uruchomienie Instru kcja eksploatacji SIPLACE seria X 4.4 Dopasowanie wózka na podzespo ł y do wysoko ś ci transportera p ł ytek drukowanych Od wer sji oprogramowania 710.0 Wydanie 12/ 2016 250 4.4.1 Ostrz…
Instrukcja eksploatacji SIPLACE seria X 4 Ustawienie i uruchomienie
Od wersji oprogramowania 710.0 Wydanie 12/2016 4.4 Dopasowanie wózka na podzespoły do wysokości transportera płytek drukowa-
nych
249
4.4 Dopasowanie wózka na podzespoły do wysokości
transportera płytek drukowanych
Wózek na podzespoły można łatwo wyregulować na następujące wysokości transporterów płytek
drukowanych:
900mm 4
930 mm (wysokość standardowa) 4
950 mm (wysokość SMEMA) 4
4

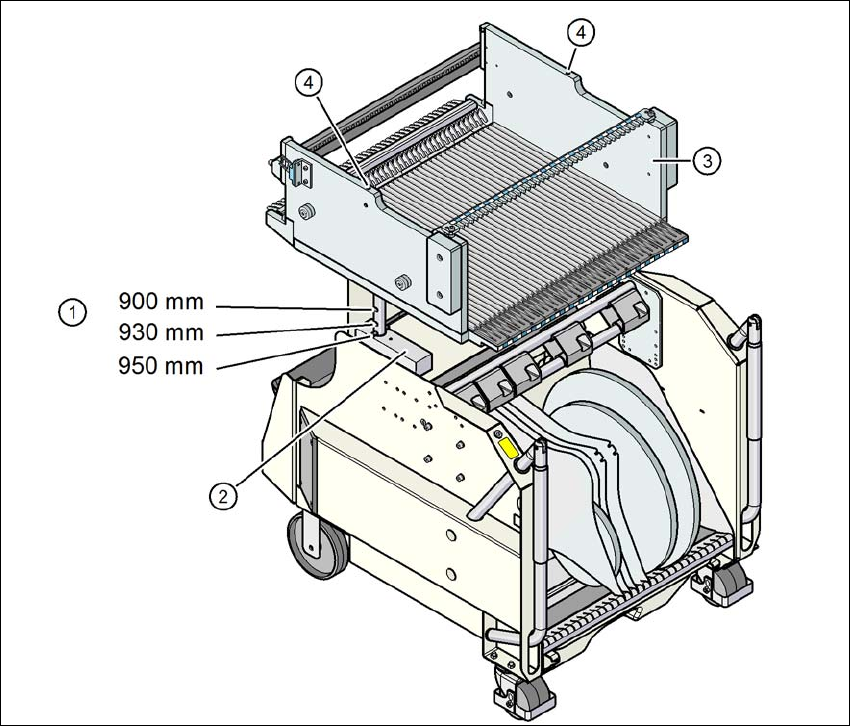

Rys. 4.4 - 1 Wózek na podzespoły
(1) Otwory dla wysokości transporterów płytek drukowanych 900, 930 i 950 mm.
(2) Klocek
(3) Stół na podzespoły
(4) Otwory M8 do mocowania pomocniczego urządzenia montażowego
4 Ustawienie i uruchomienie Instrukcja eksploatacji SIPLACE seria X
4.4 Dopasowanie wózka na podzespoły do wysokości transportera płytek drukowanych Od wersji oprogramowania 710.0 Wydanie 12/
2016
250
4.4.1 Ostrzeżenia
4
4.4.2 Narzędzia i środki pomocnicze
Do regulacji wysokości wózka na podzespoły potrzebne są następujące narzędzia i środki pomoc-
nicze:
– Pomocnicze środki montażowe (nr art. 03015976-xx)
– Podnośnik do podniesienia stołu wózków na podzespoły, minimalny udźwig 80 kg
4.4.3 Zmiana wysokości wózka na podzespoły
4
Zamocować pomocniczy środek montażowy na stole na podzespoły za pomocą obu śrub z
gniazdem sześciokątnym M8 x 50. Można wykorzystać dwa różne otwory dla stołów na po-
dzespoły 60 i 30.
Hak podnośnika zaczepić w uchu.
Odkręcić śruby mocujące i podnieść stół na podzespoły w żądane położenie.
Zamontować śruby mocujące i dokręcić je.
OSTRZEŻENIE
Zmiana wysokości wózka na podzespoły przez wykwalifikowane osoby!
Zmiana wysokości wózków na podzespoły może zostać wykonana tylko przez techników
firmy ASM Assembly Systems GmbH&Co.KG lub przez certyfikowany personel.
Przestrzegaj obowiązujących w tym zakresie przepisów bezpieczeństwa pracy.
Aby zmienić wysokość stołu na podzespoły, zdejmij ze stołu wszystkie moduły po-
dajnikowe.
OSTRZEŻENIE
Niebezpieczeństwo uszkodzenia!
Podnoszenie i opuszczanie stołu na podzespoły może prowadzić do deformacji.
Zdejmij wszystkie moduły podajnikowe ze stołu na podzespoły.
W celu zmiany wysokości zamontuj urządzenie pomocnicze do montażu na stole na
podzespoły.
Instrukcja eksploatacji SIPLACE seria X 4 Ustawienie i uruchomienie
Od wersji oprogramowania 710.0 Wydanie 12/2016 4.5 Dostosowanie kanału prowadzącego pustych taśm do wysokości podzespołu
251
4.5 Dostosowanie kanału prowadzącego pustych taśm
do wysokości podzespołu

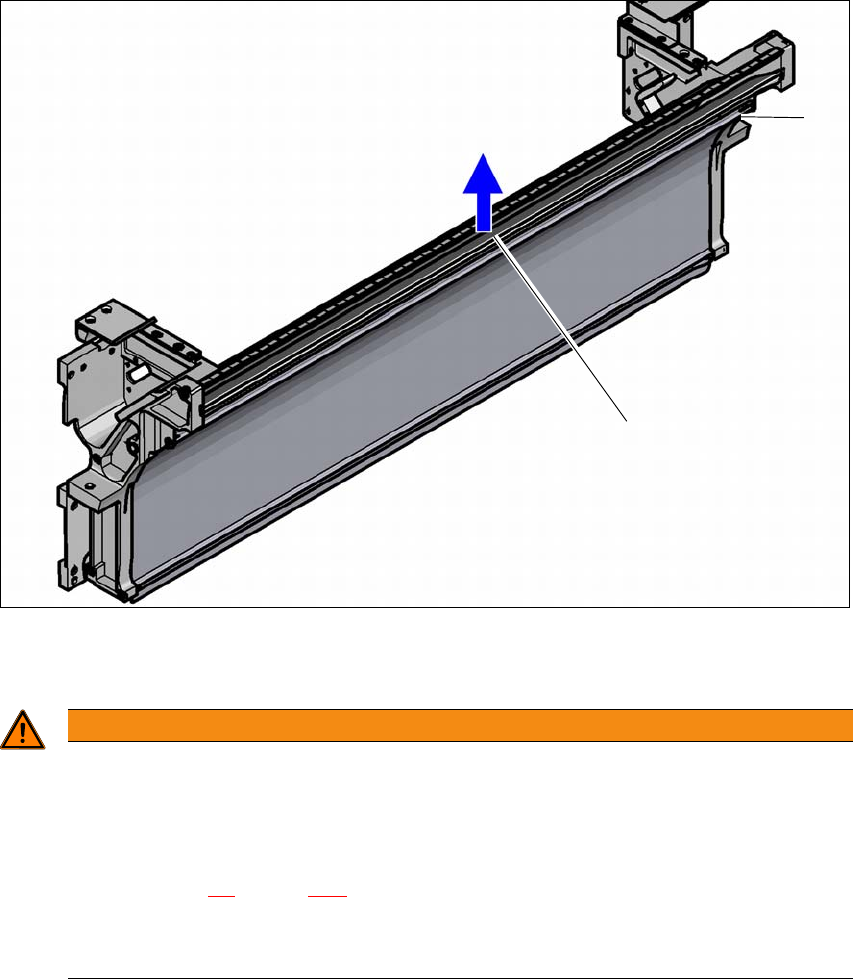

Jeżeli stosowane będą moduły podajnikowe z pasami o wysokości kieszeni > 8 mm, wówczas
trzeba wyjąć przegródkę blaszaną (1).
4
(1) Blacha rozdzielcza do pasów > 8 mm z możliwością demontażu
(2) Śruby mocujące
4
Odkręcić śruby mocujące.
Wyciągnąć przegródkę blaszaną.
OSTRZEŻENIE
Wyjęcie blachy rozdzielacza!
Przed demontażem blachy rozdzielczej wyłącz automat wyłącznikiem głównym.
Odłącz automat od zasilania sieciowego i zasilania sprężonym powietrzem.
Zabezpieczyć automat przed możliwością ponownego włączenia w sposób opisany
w rozdziale 2.9
, strona 106 .
Poczekaj, aż ciśnienie robocze urządzenia do cięcia pasów spadnie do 0 MPa.
Nie rób nic we wnętrzu kanału prowadzącego do pustych pasów.
(1)
(2)
