5.5.1 Pole stanu
W polu stanu wyświetlany jest aktualny stan maszyny, ostatni błąd i akcja do wykonania.

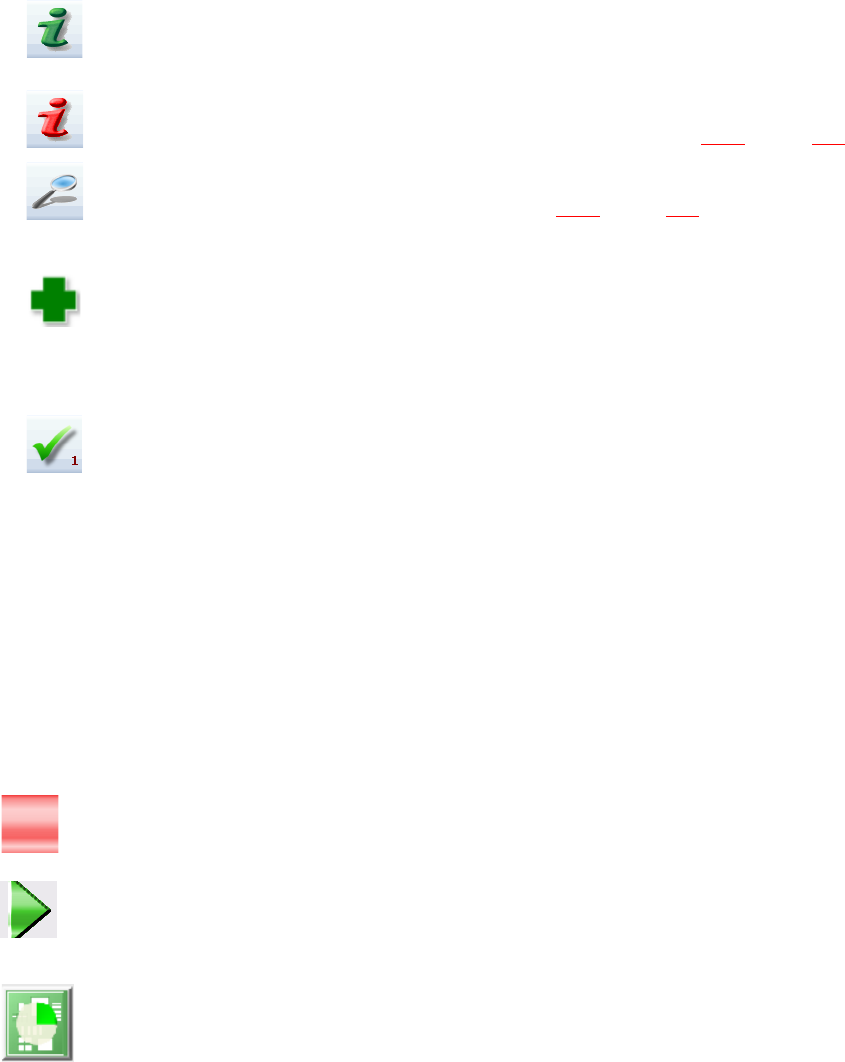

Z prawej strony pola stanu, zależnie od stanu, wyświetlane są następujące symbole:
(Zielony) Wywołuje pomoc kontekstową dla aktualnego widoku. Wyświetlane są krótkie objaśnie-
nia wszystkich elementów obsługowych na tym widoku.
(Czerwony) Uruchamia system pomocniczy wyświetlający informacje o możliwych przyczynach
aktualnie występującej usterki i sposobie usunięcia (patrz rozdział 5.6.1
, strona276).
Otwiera okno dialogowe, w którym wyświetlana jest przyczyna usterki, tekst komunikatu o usterce
i data oraz czas wystąpienia usterki (patrz rozdział 5.6.1
, strona276). Z tego miejsca można także
wywołać pomoc dotyczącą aktualnego błędu.
Otwiera widok szczegółowy aktualnego błędu. W tym widoku można bezpośrednio podjąć środki
mające na celu usunięcie błędu (są wyświetlane tylko przy określonych komunikatach o uster-
kach).
Kasuje aktualnie wyświetlany błąd z pola stanu.
5.5.2 Sekcja wskaźnikowa i sekcja edycji
W tej sekcji wyświetlane są przyciski graficzne do ustawiania/uruchamiania funkcji, ogólne infor-
macje o płytce drukowanej, uzbrojeniu, partii produkcyjnej i inne wskazówki.
Za pomocą animowanych i różnobarwnych obiektów wyświetlane są procesy lub stany (np. prze-
twarzanie, stanowisko puste itd.).
W widoku "Produkcja" (widok główny) sygnalizowane są określone stany pracy (przetwarzanie,
błędy itd.).
Zatrzymaj przetwarzanie. Zatrzymywany jest aktualny proces uzbrajania.
Kontynuuj przetwarzanie. Uzbrajanie płytek drukowanych jest uruchamiane lub kontynuowane.
Postęp
Postęp montażu dla każdej płytki obwodu drukowanego wyświetlany jest na schemacie.
Instrukcja eksploatacji SIPLACE seria X 5 Zadania przy maszynie
Od wersji oprogramowania 710.0 Wydanie 12/2016 5.5 Interfejs użytkownika
269
POD w obróbce

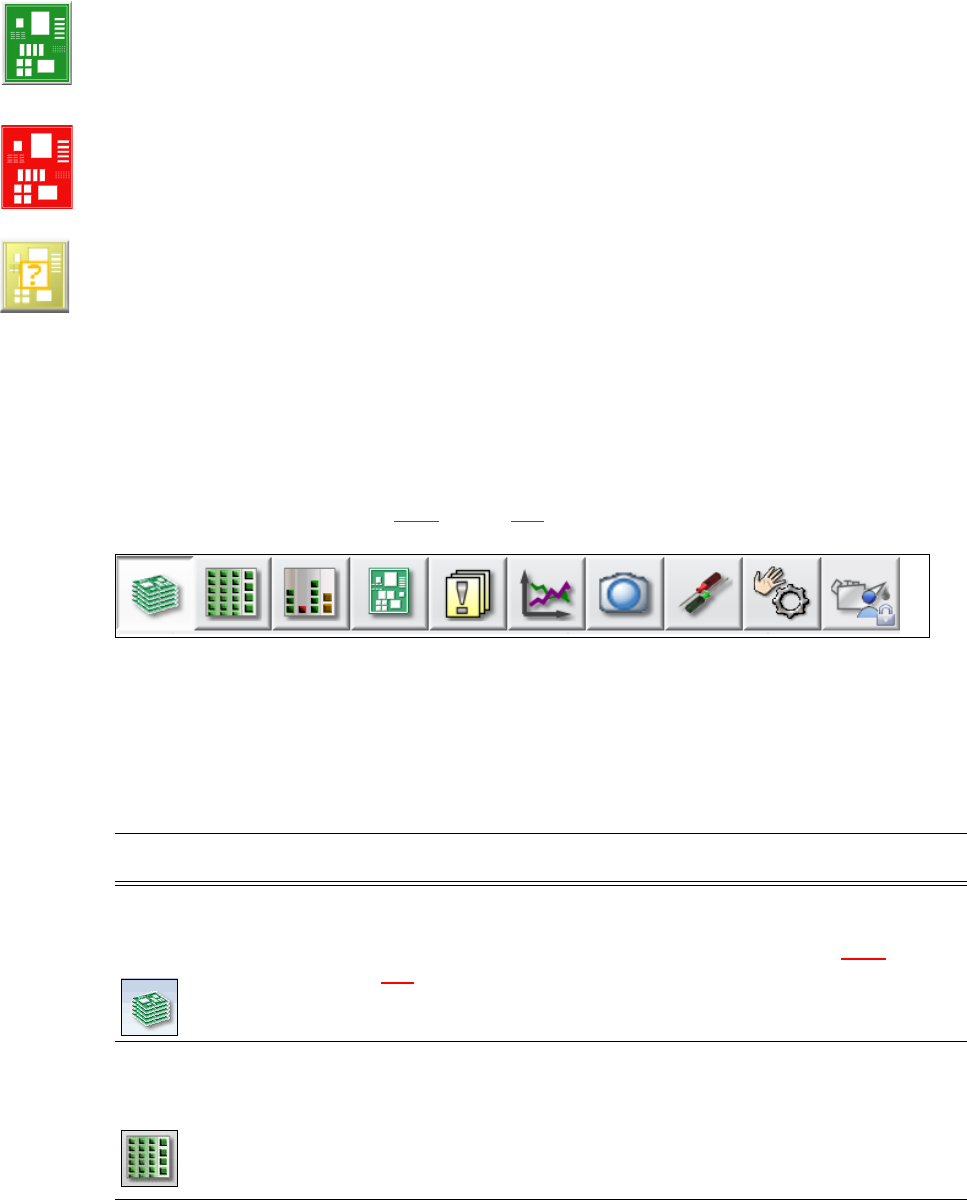

Płytka drukowana została pobrana przez system i jest przetwarzana. Symbol PD jest wyświetlany
w kolorze ciemnozielonym jako przycisk graficzny.
Przetwarzanie płytki drukowanej przerwane
Po przerwaniu przetwarzania symbol PD jest wyświetlany w kolorze czerwonym.
Płytka drukowana wymaga sprawdzenia
Gdy płytka drukowana znajduje się na taśmie odbiorczej i stan płytki drukowanej musi zostać
sprawdzony przez operatora, symbol PD jest wyświetlany w kolorze żółtym.
5.5.3 Pasek symboli
Na pasku symboli znajdują się przyciski graficzne do głównych funkcji oprogramowania stacji.
Pozwalają one na przełączanie innych widoków w polu obsługi i wykorzystywanie innych, dostęp-
nych tam funkcji (patrz rozdział 5.5.5
, strona 273).
5
Rys. 5.5 - 2 Pasek symboli
Przyciski graficzne są różne dla różnych konfiguracji i ustawionego poziomu obsługi. Niektóre wi-
doki są dostępne tylko na wyższych poziomach obsługi.
W poniższej tabeli opisane są w skrócie przyciski graficzne i główne funkcje.
5

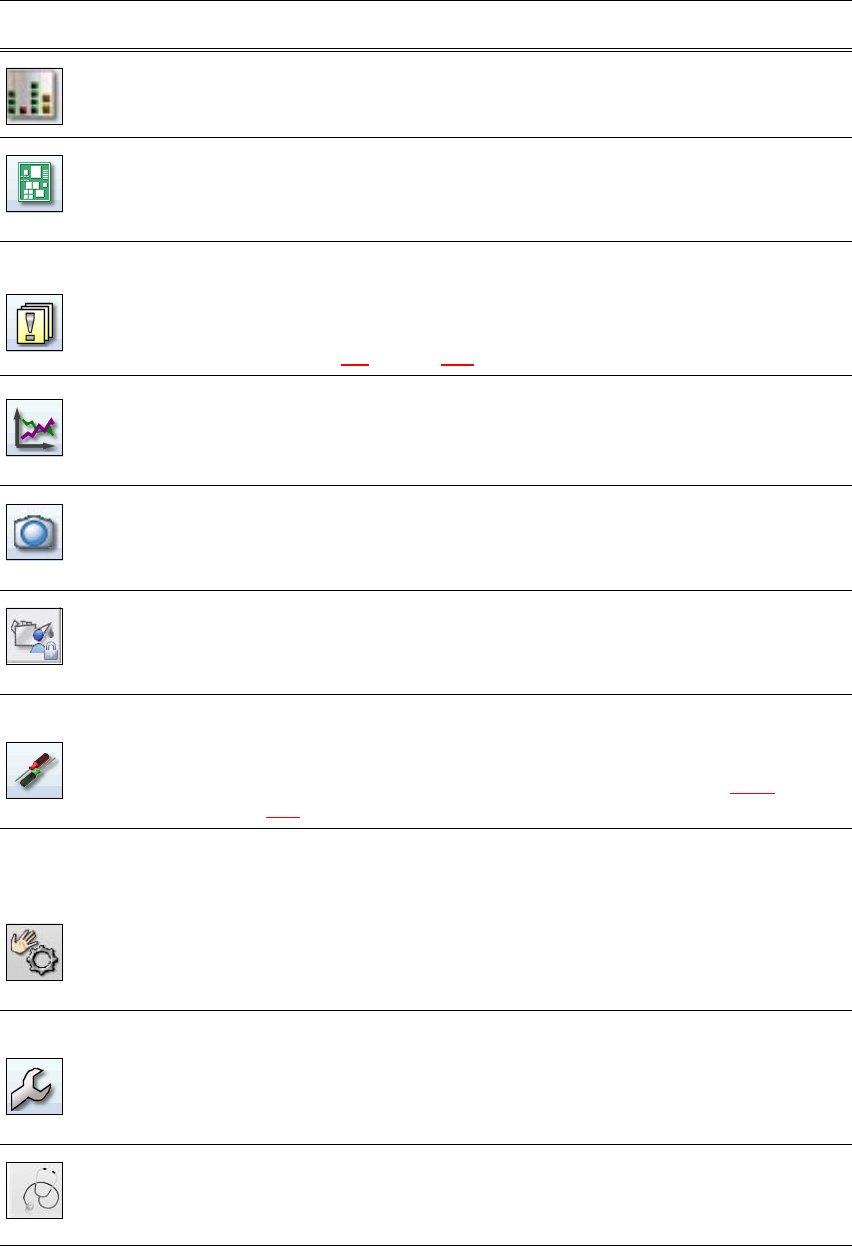

Symbol Widok Opis
Produkcja
(widok główny)
Wskaźnik stanu maszyny dla najczęściej wykonywanych zadań w
trakcie produkcji.
Wskazania stanów eksploatacyjnych, patrz rozdział 5.5.2
, strona
268
.
Wskaźnik stanowisk, nazwa uzbrojenia, nazwa partii produkcyjnej,
zmiany konfiguracji i dodatkowych opcji.
Moduły podajni-
kowe, podzespo-
ły i pipety
Uzbrojenie można wywoływać indywidualnie dla każdego z 4 sta-
nowisk.
Sprawdzanie i uzbrajanie modułów podajnikowych, podzespołów i
pipet.
Programowanie (teach-in) kształtów kieszeni na podzespoły.
Wskaźnik kontroli napełnienia.
5 Zadania przy maszynie Instrukcja eksploatacji SIPLACE seria X
5.5 Interfejs użytkownika Od wersji oprogramowania 710.0 Wydanie 12/2016
270
Widok stanu na-
pełnienia
Przez cały czas obróbki operatorowi wyświetlana jest informacja,
kiedy poszczególne przenośniki zostaną opróżnione i kiedy należy
je znowu uzupełnić.
płytki drukowane Wyświetlanie płytek drukowanych i lista pozycji uzbrajania.
Sprawdzanie i konfigurowanie pytek drukowanych i podzespołów.
Programowanie znaczników.
Komunikaty Wyświetlanie komunikatów o aktualnych lub wcześniejszych zda-
rzeniach. Komunikaty są rozróżniane wg rodzaju. Istnieje możli-
wość wyświetlania tabeli błędów ścieżek, transportu, maszyny,
błędów ogólnych i rozgałęzionych komunikatów o błędach (patrz
rozdział 5.6
, strona 275).
Statystyka Wyświetlanie statystyki wydajności, jakości i odrzutów materiału.
Wyświetlanie wydajności maszyn i płytek drukowanych.
Uruchamianie systemu OIS (Operator Information System), bliższe
informacje patrz dokumentacja OIS.
Prezentacja na
żywo w trakcie
uzbrajania
Wyświetlanie indywidualnych obrazów na żywo z kamery.
Najpierw od poziomu obsługi "Produkcja rozszerzona" :
Wskazania i zapisywanie Vision-Dumps.
Stan konserwacji Zawiera informacje o stanie konserwacji maszyny.
Więcej informacji w instrukcji konserwacji.
Ustawienia Zawiera wszystkie ustawienia i opcje.
Ustawianie poziomu obsługi, języka interfejsu użytkownika.
Wyświetlanie i zmiana ustawień maszyny, ustawień użytkownika,
opcji maszyny i opcji oprogramowania,patrz rozdział 5.5.5
, strona
273
.
Kontrola czujni-
ków i funkcji
Zawiera informacje i funkcje do testów i diagnostyki.
Ustawianie działania przycisku START maszyny.
Dostępne dopiero od poziomu obsługi "Produkcja rozszerzona":
Kompleksowy cykl wzorcowania, testowanie funkcji głowicy
C&P20.
Funkcje indywidualne i cykle ciągłe. Każdy portal jest wysterowy-
wany indywidualnie.
Serwis Narzędzia serwisowe.
Dostępne dopiero od poziomu obsługi "Serwis (Klienta)".
Konfigurowanie i kalibrowanie automatu montażowego SIPLACE,
pobieranie wbudowanych wersji oprogramowania, kalibrowanie i
konfigurowanie całej maszyny.
Przegląd Test-
bench
Funkcja dostępna tylko na poziomie obsługi Serwis maszyny.
Jej szczegółowy opis znajduje się w pomocy online.
