5.6.3 Znaczenie kolorów w informacjach alarmowych w systemie Pomocy online
5
5.6.4 Pomoc kontekstowa online
Aby wyświetlić informacje o aktualnym widoku, kliknij symbol , aby uruchomić system Po-
mocy dla komputera stacyjnego. Otworzy się główne okno systemu Pomocy z informacjami
alarmowymi. Informacje te odnoszą się do aktualnie wyświetlonego widoku, z którego została uru-
chomiona Pomoc. Na podstawie spisu treści, indeksu i funkcji wyszukiwania można otrzymać in-
formacje o całym zakresie pomocy online.
Wyróżnienie tekstu Znaczenie
Czerwony tekst Numer alarmu i komunikat alarmowy
Czarny tekst Potencjalna/e przyczyna/y alarmu
Zielony tekst Instrukcja usunięcia alarmu
Tekst niebieski podkreślony Wywołanie dodatkowych informacji
Instrukcja eksploatacji SIPLACE seria X 5 Zadania przy maszynie
Od wersji oprogramowania 710.0 Wydanie 12/2016 5.7 Lampki sygnalizacyjne z buczkiem
279
5.7 Lampki sygnalizacyjne z buczkiem
5.7.1 Przegląd
Lampki sygnalizacyjne sygnalizują stany robocze i błędy w działaniu automatu. Buczyk informuje
sygnałem akustycznym o wystąpieniu alarmu. W automatach SIPLACE może zostać zamonto-
wana dwu- albo trójkolorowa lampka sygnalizacyjna. System lampek sygnalizacyjnych (dwu- albo
trójkolorowych) zostaje ustawiony w autokonfiguracji, patrz instrukcja instalacji oprogramowania
stanowiska, numer artykułu 00196771-xx.
5.7.1.1 Lampka sygnalizacyjna dwukolorowa (standardowa)

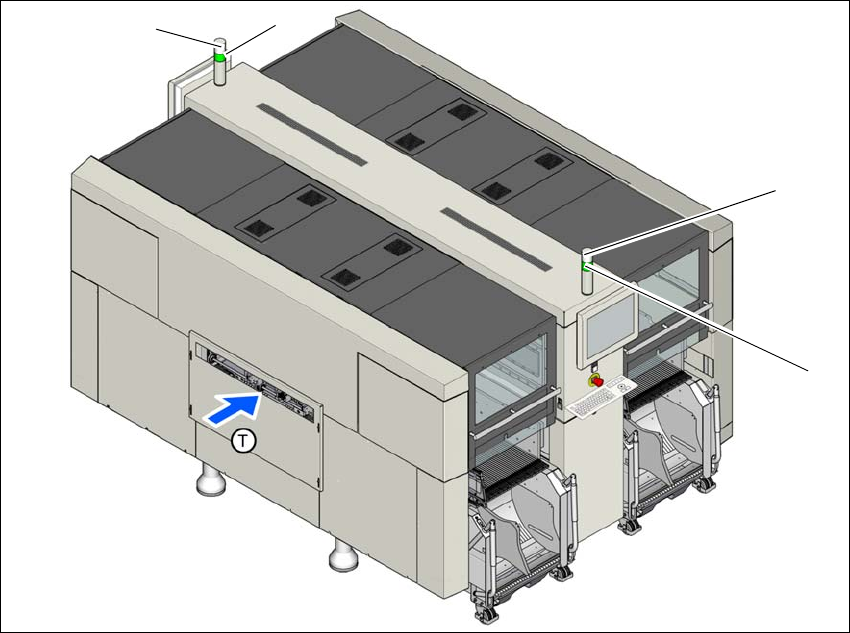

Rys. 5.7 - 1 Świetlne sygnalizatory stanu eksploatacji (przykład SIPLACE X2 S / X3 S / X4 S)
L1 Lampka sygnalizacyjna biała, prawa
L2 Lampka sygnalizacyjna zielona, prawa
L3 Lampka sygnalizacyjna biała, lewa
L4 Lampka sygnalizacyjna zielona, lewa
T Kierunek transportu płytek drukowanych
(L2)
(L1)
(L3)
(L4)
5 Zadania przy maszynie Instrukcja eksploatacji SIPLACE seria X
5.7 Lampki sygnalizacyjne z buczkiem Od wersji oprogramowania 710.0 Wydanie 12/2016
280
5.7.1.2 Lampka sygnalizacyjna trzykolorowa (opcjonalna)

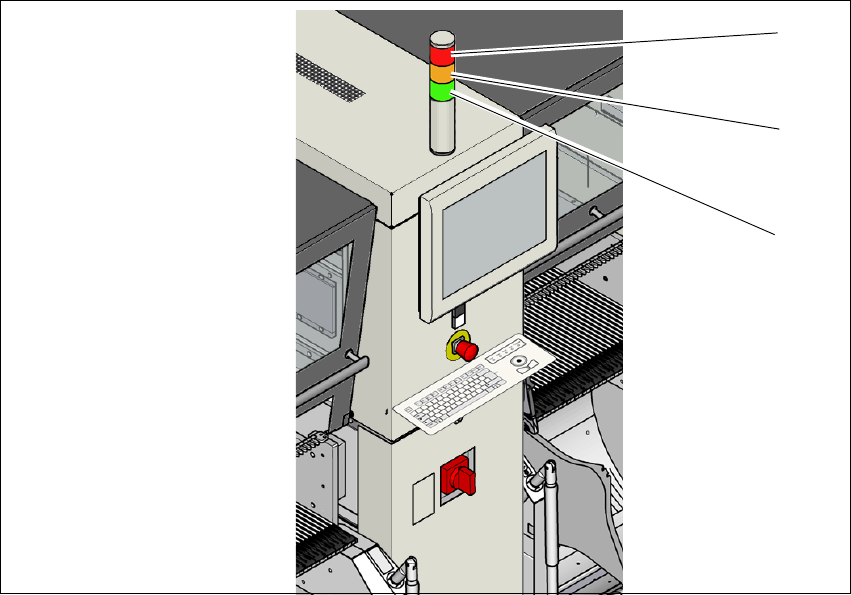

Rys. 5.7 - 2 Świetlne sygnalizatory stanu eksploatacji (przykład SIPLACE X2 S / X3 S / X4 S)
L1 Lampka sygnalizacyjna czerwona
L2 Lampka sygnalizacyjna żółta
L3 Lampka sygnalizacyjna zielona
(L2)
(L1)
(L3)
